Helyz.
Leírás
1
M6 anyát
2
Csavar M4
3
Csavar M3
4
Csavar Ø3
FIGYELEM
A gépkezelőnek tilos a mechanikai karbantartó szakember vagy az elektromos karbantartó
szakember számára fenntartott csavarok karbantartását és/vagy meghúzását elvégezni.
7.1.2 LÁNC KENÉSE

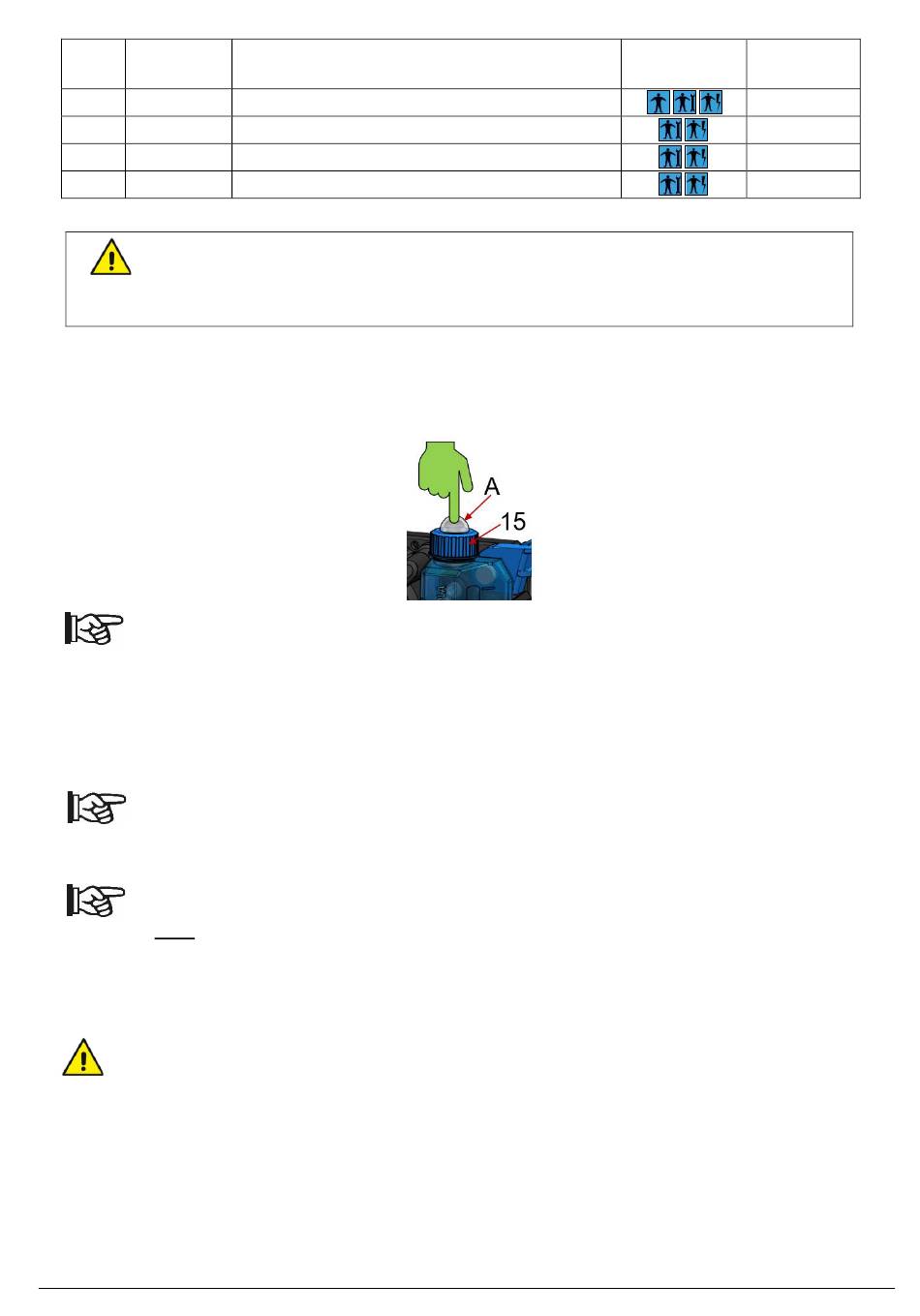

Az olajnak a láncra (1) történő kibocsátása a tanksapkán (15) található szivattyú (A) ismételt megnyomásával
történik. A tartály feltöltéséhez lásd az 5.2.3. szakaszt.
FONTOS!
Ügyeljen arra, hogy a használat során mindig elegendő olaj legyen a láncon.
Ellenőrizze mindig a tartály olaj szintjét, szükség esetén töltse fel a tartályt.
Ha a lánc olaj nélkül fut, a lánc és a rúd gyorsan elhasználódik, és a szerszám élettartama csökken.
7.1.3 CSERÉLJE KI A LÁNCOT ÉS/VAGY A VÁGÓRUDAT
FONTOS
Cserélje ki a láncot, ha többszöri élezés után a foghossz elérte a 3-4 millimétert, vagy ha a láncszemek
repedéseket mutatnak, vagy túlzottan elhasználódtak.
FONTOS
Cserélje ki a rudat, ha:
➢ a horony mélysége kisebb, mint a vonószemek magassága (amelyek soha nem érhetnek az aljához);
➢ a horony belső fala annyira elkopott, hogy a lánc oldalra billen;
➢ kopás, deformáció vagy sérülés jelei mutatkoznak.
➢ A rúd aszimmetrikus kopásának elkerülése érdekében azt a lánchoz képest rendszeresen meg kell fordítani.
FIGYELEM
A lánc és/vagy a rúd cseréje előtt kapcsolja ki a szerszámot az ON/OFF gombbal (9), és a fülek (19)
megnyomásával vegye ki az akkumulátort (18). Lásd a 6.2.3. szakaszt.
Ezután hajtsa végre a következő lépéseket ebben a sorrendben:
1) Helyezze a szerszámot egy sík felületre, és a mellékelt csavarkulccsal csavarja ki teljesen az anyát (3), majd
vegye le az elülső burkolatot (5).
2) Távolítsa el a rudat (2) és a cserélendő láncot (1). A leszerelés megkönnyítése érdekében lazítsa meg a láncot
a beállítócsavar (4) óramutató járásával ellentétes irányba történő elfordításával.
3) Fogja az új láncot, és helyezze a hajtókarokat a rúd körüli horonyba a végétől kezdve. Az összekötő
láncszemeken lévő nyilaknak a rúd tetejéről a csúcs felé kell mutatniuk. Ügyeljen a lánc helyes vágási irányára.
0310.0353_04
Funkció
A fogaskerékvédő reteszelése
Fedélzár a mechanikus karosszérián
Fedélzár a mechanikus karosszérián
A fedelek és a tartály elzárása
498
KÉPZETT
Meghúzási
SZEMÉLYZET
nyomaték
10 Nm
3 Nm
1,5 Nm
1,5 Nm
