3.3 PRODUCTSAMENSTELLING

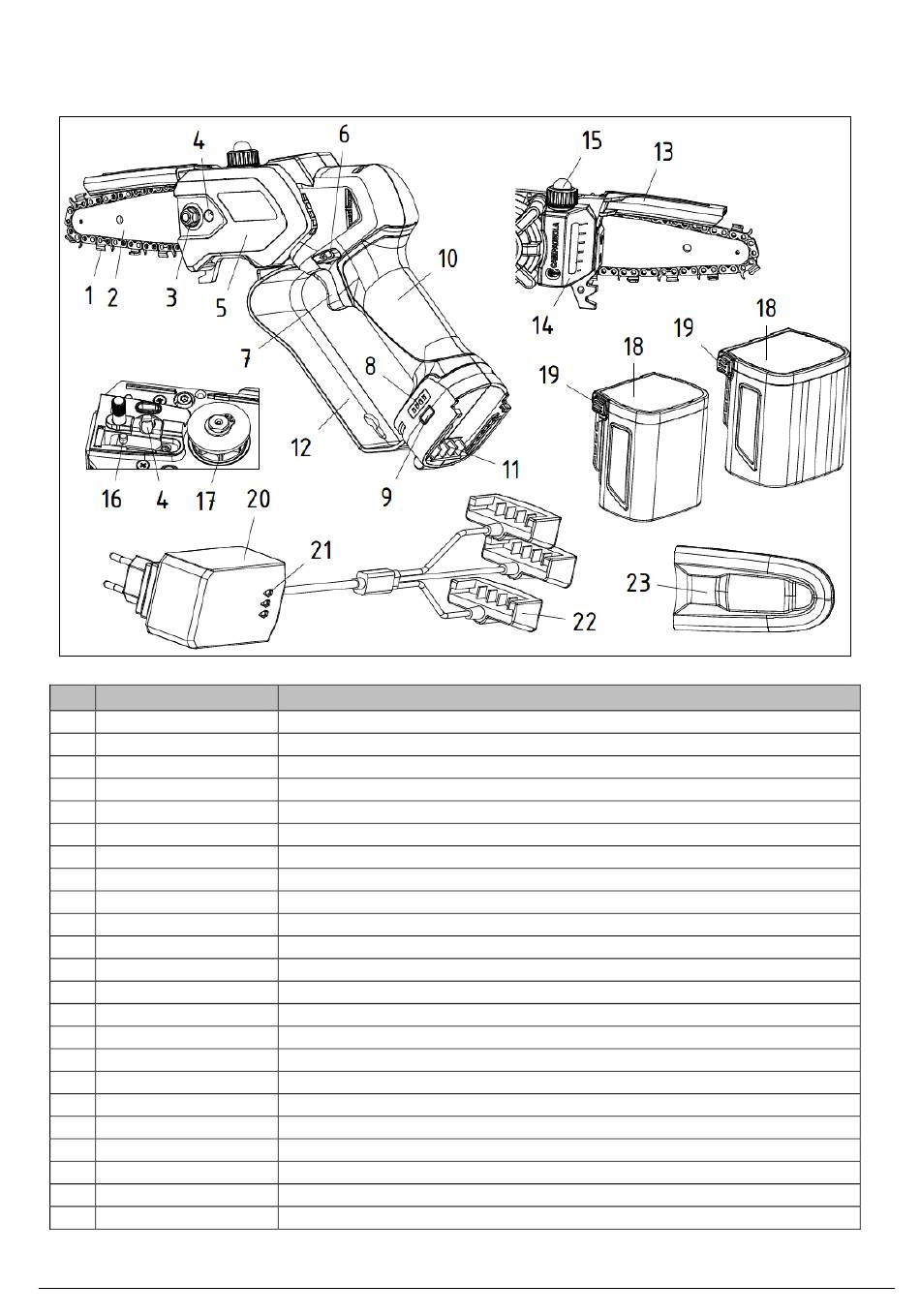

Het volgende gedeelte toont de samenstelling van het product zoals geïllustreerd in de afbeelding, terwijl de tabel
de namen van de samenstellende elementen van het product toont met hun functionele beschrijving.
Pos. Naam
1
Ketting
2
Snijbalk
3
Borgmoer
4
Stelschroef
5
Voorste beschermkap
6
Veiligheidspal
7
Werkingshendel
8
Signaalleds
9
Knop ON/OFF
10 Handgreep
11 Batterijaansluiting
12 Handbeschermer
13 Kettingbescherming
14 Olietank
15 Tankdop
16 Kettingspanner
17 Kettingwiel
18 Batterij
19 Deblokkeerlippen
20 Oplader
21 Led-indicatielampjes
22 Oplaadstekkers
23 Beschermkap-balk
0310.0353_04
Functie
Zaagt takken, stammen, enz.
Geleidt de ketting
Blokkeert de balk
Stelt de spanning van de ketting af
Beschermt het rondsel en de balk van de ketting
Werkt als een startslot
Moet worden ingedrukt om de werking aan te sturen
Geeft de resterende capaciteit van de batterij aan
Schakelt het gereedschap in en uit
Hiermee kan het product worden gehanteerd
Maakt de aansluiting van het gereedschap op de batterij mogelijk.
Beschermt de hand van de bediener tegen het risico van contact met de ketting
Beschermt de bediener tegen terugslag
Bevat olie voor de smering van de ketting
Maakt de handmatige smering van de ketting mogelijk en sluit de olietank
Instelinrichting voor kettingspanning.
Drijft de snoeiketting aan
Maakt de werking van gereedschap mogelijk
Hiermee kan de batterij in/uit het gereedschap worden geplaatst/gehaald
Wordt gebruikt om tot drie batterijen gelijktijdig op te laden
Duiden op de oplaadstatus van de batterijen
Zorgen voor de aansluiting tussen oplader en batterij
Is de beschermhoes van de ketting (in ruststand)
