Installatie
1
2

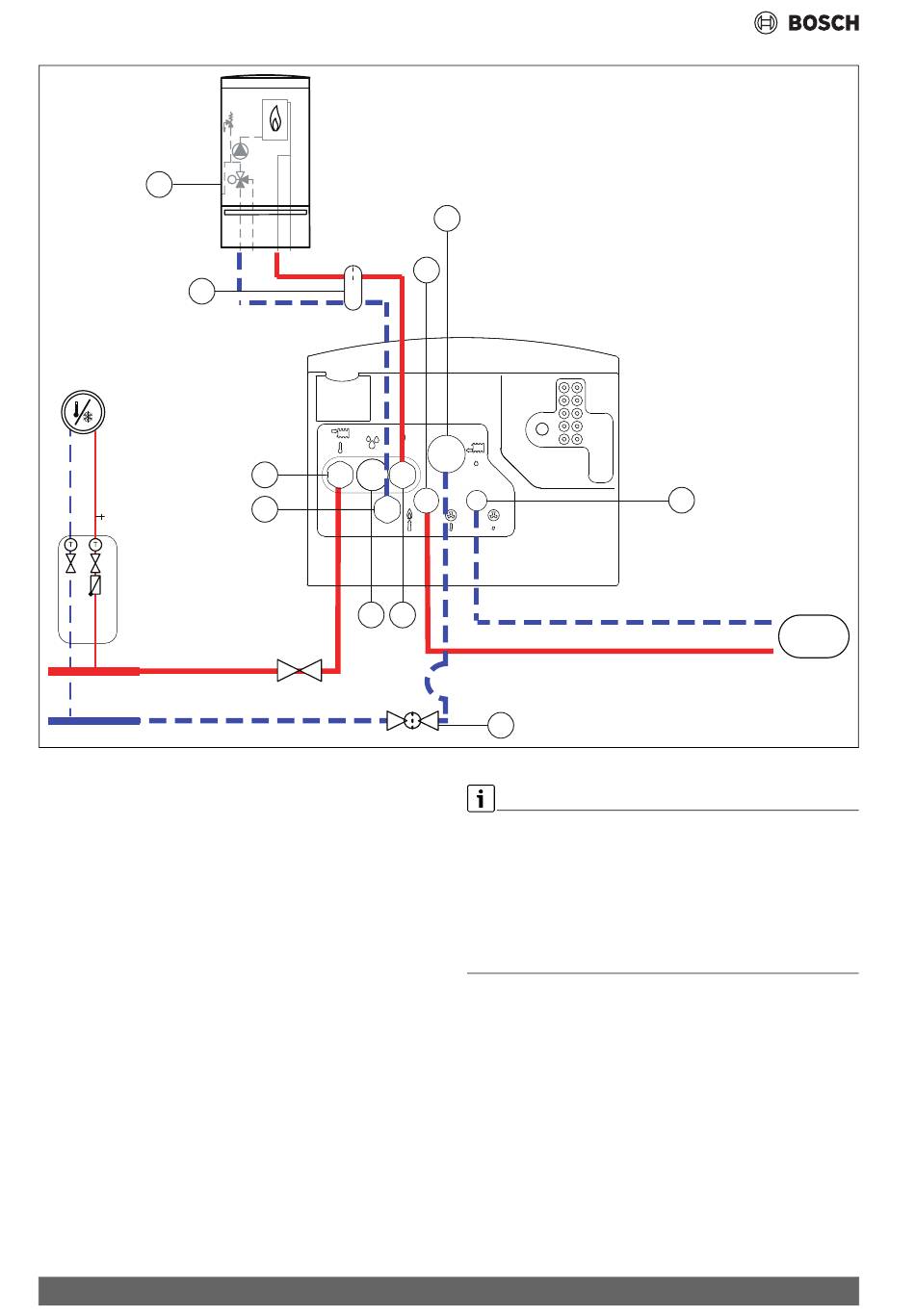

Afb. 8
Aansluiting van de binneneenheid met mengkraan voor de externe bijverwarming op de cv-installatie en de bijverwarming
[1]
Externe bijverwarming
[2]
Evenwichtsfles
[3]
Koelmiddel in van buiteneenheid (gas)
[4]
Retour van de verwarmingssysteem
[5]
Aanvoer naar verwarmingssysteem
[6]
Aanvoer naar bijverwarming
[7]
Condensafvoer en afvoer van het overstroomventiel
[8]
Aanvoerleiding van de bijverwarming
[9]
Magnetische deeltjesfilterafsluiter
[10] Koelmiddel naar buiteneenheid (vloeistof)
[11] Buiteneenheid
5.5.2
Vullen van de buiteneenheid, binneneenheid en verwar-
mingssysteem
Spoel eerst het verwarmingssysteem. Wanneer de boiler is aangesloten
op het systeem, moet deze worden gevuld met water en ook worden ge-
spoeld.
Vul vervolgens het verwarmingssysteem.
12
3
5
6
7
8
4
9
Na het vullen de installatie grondig ontluchten en de luchtfilter reinigen.
▶ Vul de installatie conform deze handleiding.
▶ Sluit de elektrische aansluitingen van het systeem aan conform
hoofdstuk 5.6.
▶ Neem de installatie in bedrijf conform de handleiding van het bedie-
ningspaneel.
▶ Ontlucht het systeem conform hoofdstuk 6.2.
▶ Reinig de luchtfilter conform hoofdstuk 8.1.
Compress 3400i AWS – 6721827821 (2024/11)
10
11
0010036783-002
