5.4 De positie van de besturingskast wijzigen
WAARSCHUWING
Draaiende onderdelen
Gering of beperkt persoonlijk letsel
‐
Plaats de schroef die de klem op zijn plaats houdt en
draai deze aan tot 3,5 Nm ± 0,5.
Bij het wijzigen van de positie van de besturingskast
verandert ook de richting van de AB-poort van de klep. U
moet de positie van de AB-poort definiëren bij het
opstarten van het product en het kiezen van de richting
van de AB-poort. Zie de paragraaf over het opstarten van
de MIXIT.
Eenmaal geïnstalleerd in de leidingen moet de besturingskast
correct worden gepositioneerd. Zorg ervoor dat de besturingskast
rechtop staat en naar voren is gericht.

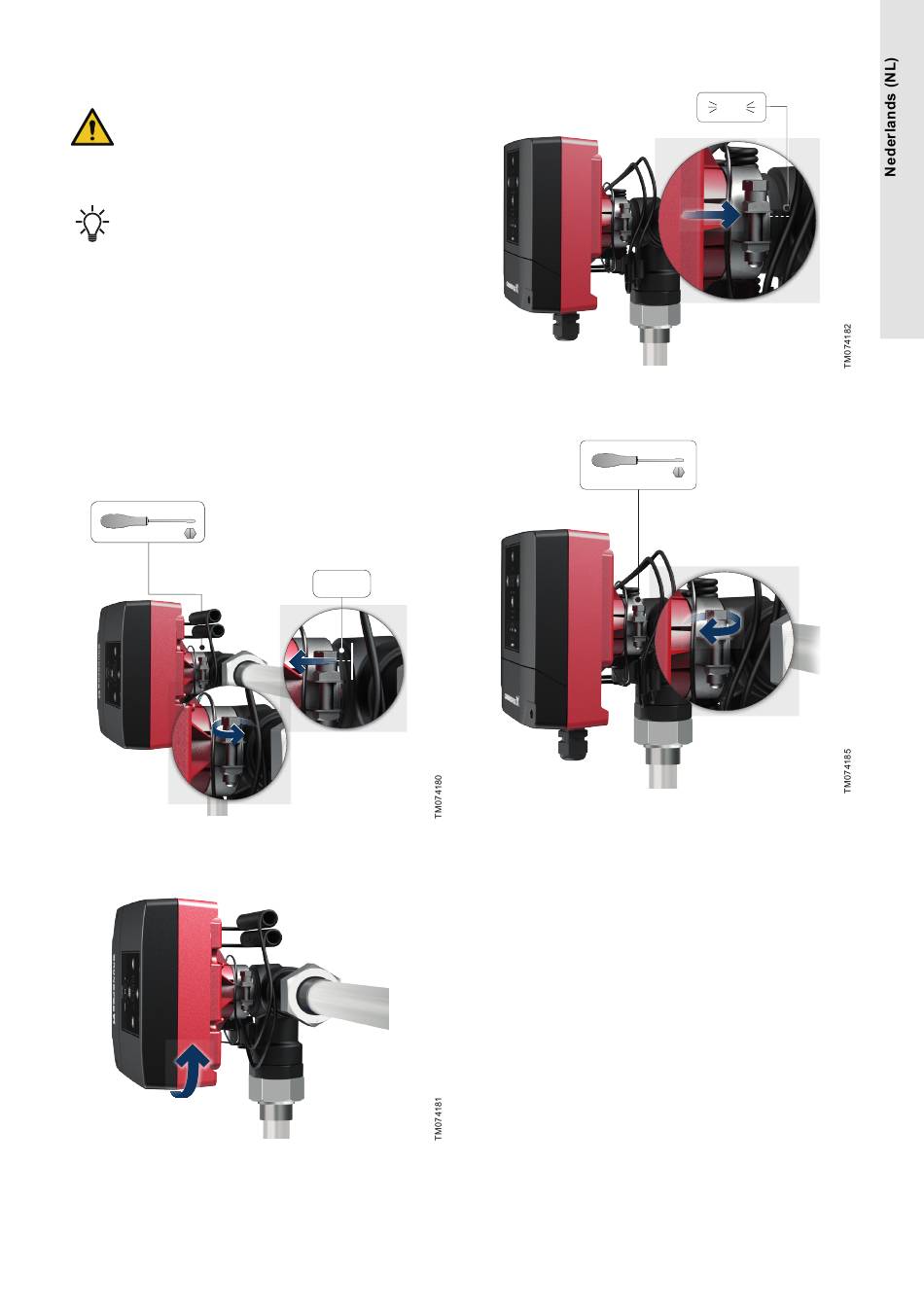

Ga als volgt te werk om de positie van de besturingskast te
wijzigen:
1. Draai de schroef los in de klem die de besturingskast en het
klephuis bij elkaar houdt. Trek langzaam de besturingskast
ongeveer 6-7 mm van het klephuis.
Als de besturingskast te ver wordt uitgetrokken, zal deze
volledig loskomen van het klephuis. Als dat gebeurt, bevestigt
u de besturingskast opnieuw, waarbij u ervoor zorgt dat de
koppeling binnen in de besturingskast correct past op de as
binnen in het klephuis.
2. Als u merkt dat de besturingskast losraakt van het klephuis,
draait u de besturingskast in de gewenste positie.
3. Duw en plaats de besturingskast terug.
4. Plaats de schroef die de klem op zijn plaats houdt en draai deze
6 - 7 mm
Gerelateerde informatie
5.2 Het product in de leidingen installeren
8.2 De MIXIT opstarten en verbinden met de pomp
aan tot 3,5 ± 0,5 Nm.
