9.7 Temperatuurregelaar
In de fabriek is de MIXIT zo geconfigureerd dat de temperatuurreactie van het systeem in de meeste gevallen overeenkomt met de middelste
grafiek in de onderstaande afbeelding. Dit is de ideale reactie. In sommige gevallen kunnen echter aanpassingen nodig zijn.
1.5
1
0.5
0
0
500
1000
1.5
1
0.5
0
0
500
1000
1.5
1
0.5
0
0
500
1000
Ti = 5.0

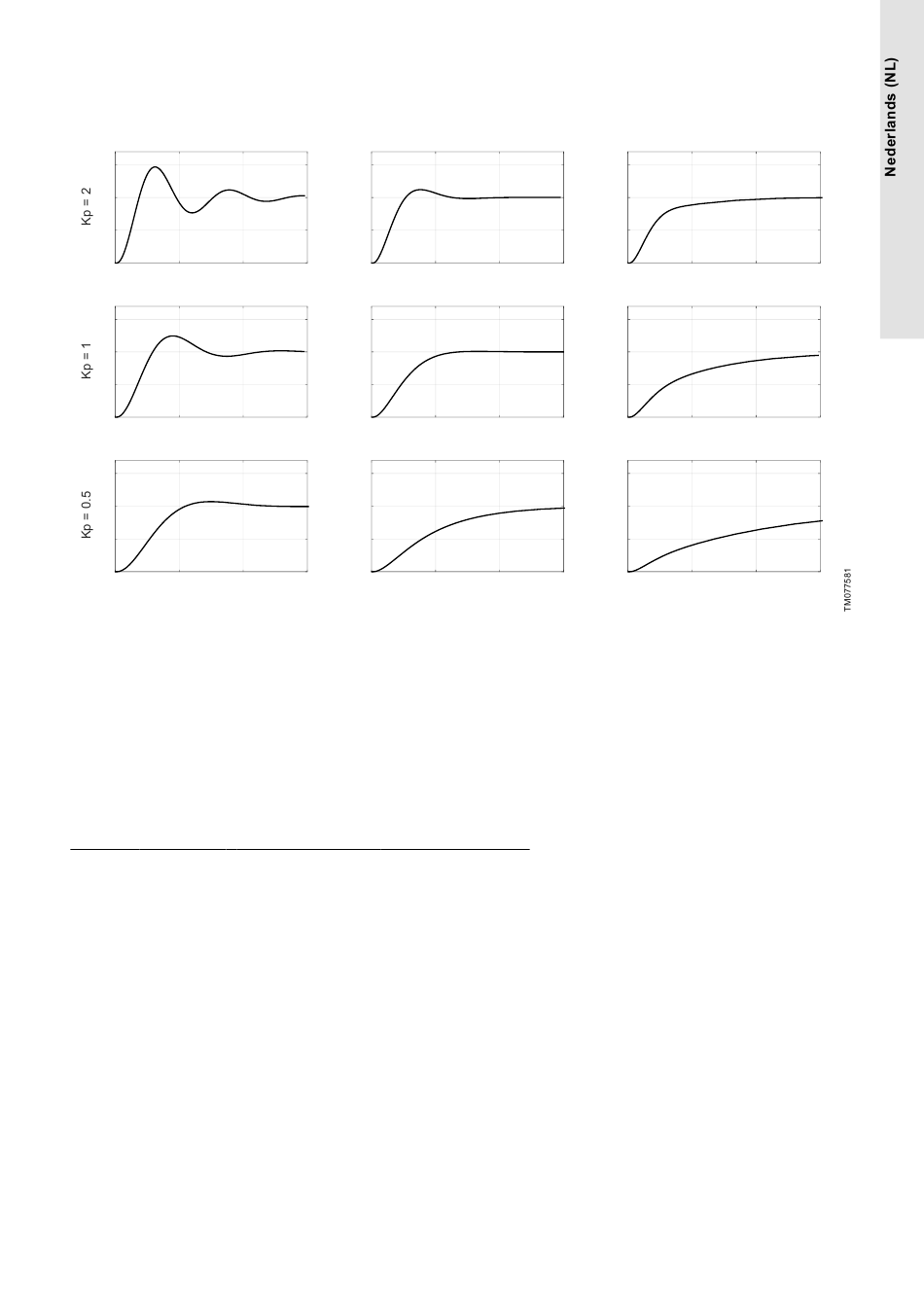

De afbeelding toont de typische reacties op een stapingang voor PI-bestuurde systemen zoals de MIXIT:
•
Door de proportionele versterkingsfactor (Kp) van de regelaar te verhogen, stijgt de reactie sneller. Als de versterkingsfactor te hoog is,
treden ongedempte trillingen op. Als de versterkingsfactor nog hoger is, zal de oscillatie van de temperatuur doorgaan, wat instabiliteit
veroorzaakt.
•
Door de proportionele versterkingsfactor (Kp) van de regelaar te verlagen, wordt de reactie trager.
•
Door de integrale tijd (Ti) te verhogen, wordt de reactie trager en duurt het langer om het setpoint te bereiken.
•
Door de integrale tijd (Ti) te verlagen, wordt de reactie sneller en duurt het minder lang om het setpoint te bereiken.
9.7.1 De temperatuurregelaar instellen
Hoofdmenu > Instellingen > Toepassingsinstellingen > Temperature controller
De versterkingsfactor (Kp) en integratietijd (Ti) zijn vooraf ingesteld in de fabriek. Als de fabrieksinstelling echter niet de optimale instelling is,
kunt u de versterkingsfactor en integratietijd wijzigen.
1. Stel de versterkingsfactor (Kp) in op een waarde tussen 0,1 en 20.
2. Stel de integratietijd (Ti) in op een waarde tussen 0 en 3600 seconden.
1.5
1
0.5
0
1500
0
500
1.5
1
0.5
0
1500
0
500
1.5
1
0.5
0
1500
0
500
Ti = 10.0
1.5
1
0.5
0
1000
1500
0
1.5
1
0.5
0
1000
1500
0
1.5
1
0.5
0
1000
1500
0
500
1000
1500
500
1000
1500
500
1000
1500
Ti = 15.0
33
