9.14 Weercurve
Als de weercurve-functie is geactiveerd, past de MIXIT automatisch de gemengde aanvoertemperatuur aan de buitentemperatuur aan.
De weercurve wordt ingesteld met een temperatuurcurve gebaseerd op vijf punten. De weercurve wordt ingesteld met een temperatuurcurve
gebaseerd op vijf punten. De curve maakt het mogelijk om vooraf vijf setpoints voor de vloeistoftemperatuur te definiëren. De vijf setpoints
worden standaard ingesteld binnen een buitentemperatuurbereik van -20 tot +20 °C. Het is echter mogelijk om de weercurve aan te passen en
het bereik van de buitentemperatuur uit te breiden naar -60 tot +60 °C, zoals hieronder getoond.
De MIXIT interpoleert tussen de setpoints en past automatisch de vloeistoftemperatuur aan om de energievraag voor verwarmen of koelen te
compenseren. Voor toepassingen met een verwarmingsspiraal bepaalt de curve de luchttemperatuur.

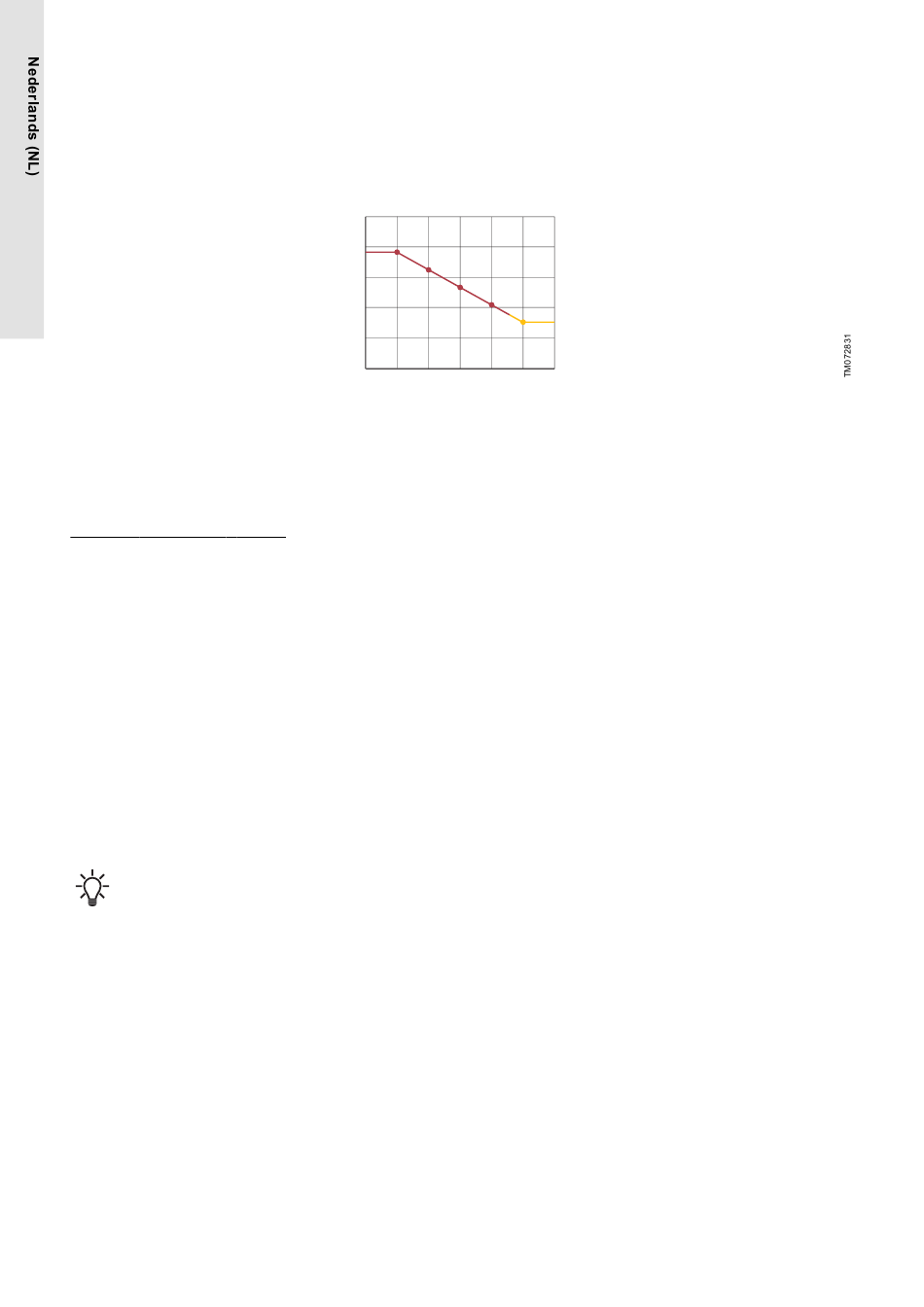

Voorbeeld van temperatuurcurve met vijf punten. Y-as: setpoint [°C]. X-as: buitentemperatuur [°C].
Gerelateerde informatie
9.4 Wizard voor eerste installatie
9.14.1 Een ingang voor buitentemperatuursensor en weercurve configureren
Hoofdmenu > Instellingen > Setpoint
1. Druk op Instelpuntingang herconfigureren onder aan het scherm.
2. Selecteer Weercurve buiten en druk op Volgende.
3. Selecteer het type buitensensor, Pt1000 of 0-10 V. Druk op Volgende.
a. Als een 0-10 V-sensor wordt geselecteerd, moet u het sensorbereik definiëren.
4. Configureer een weercurve.
a. Offset en helling
Wijzig de weercurve met een offset en helling. Met de temperatuurknoppen kunt u de offset aanpassen. Gebruik de knoppen Omhoog
en Omlaag om de helling van de curve te wijzigen.
Druk op Volgende of pas de weercurve aan.
b. Aangepaste weercurve (optioneel)
Druk op Aangepaste weercurve en definieer de gewenste setpoints voor elk van de vijf buitentemperatuurpunten.
5. Sluit een sensorkabel aan op de MIXIT. Volg de instructies in Grundfos GO Remote en druk op Volgende.
6. Er wordt een samenvatting gegeven. Druk op Bewaren om de installatie te voltooien.
Zodra u een weercurve hebt gedefinieerd, wordt het menu Weercurve beschikbaar in het menu Setpoint zodat u de instellingen kunt wijzigen
met Grundfos GO Remote.
U kunt uw setpointinstellingen wijzigen met Grundfos GO Remote en via veldbus. Als u het setpoint probeert te wijzigen vanaf het
bedieningspaneel van de MIXIT, begint de SET-indicator voor het instellen van het setpoint te knipperen omdat het setpoint nu door
een externe bron wordt geregeld.
