9.12 De pompregelmodus selecteren
Hoofdmenu > Instellingen > Setpoint > Pomp instelpunt
Na het tot stand brengen van de verbinding neemt de MIXIT de
pomp over. Vanaf dat moment worden alle pompinstellingen via de
MIXIT gemaakt.
Afhankelijk van de toepassing is de MIXIT af fabriek ingesteld op de
volgende pompregelmodi:
•
Radiatorverwarmingssysteem: proportionele druk
•
Vloerverwarmingssysteem: constante druk
•
Luchtbehandelingseenheid: constante curve/constant toerental
•
Koeling: constant debiet.
Ga als volgt te werk om de regelmodus te wijzigen:
1. Druk op Regelmodus om de gewenste regelmodus in te stellen.
Druk op OK om op te slaan.
2. Druk op Head duty point om het gewenste werkpunt in te
stellen. Druk op OK om op te slaan.
3. Druk op Flow duty point om het gewenste werkpunt in te
stellen. Druk op OK om de instelling op te slaan.
Dit menu is alleen beschikbaar in de modus voor proportionele
druk.

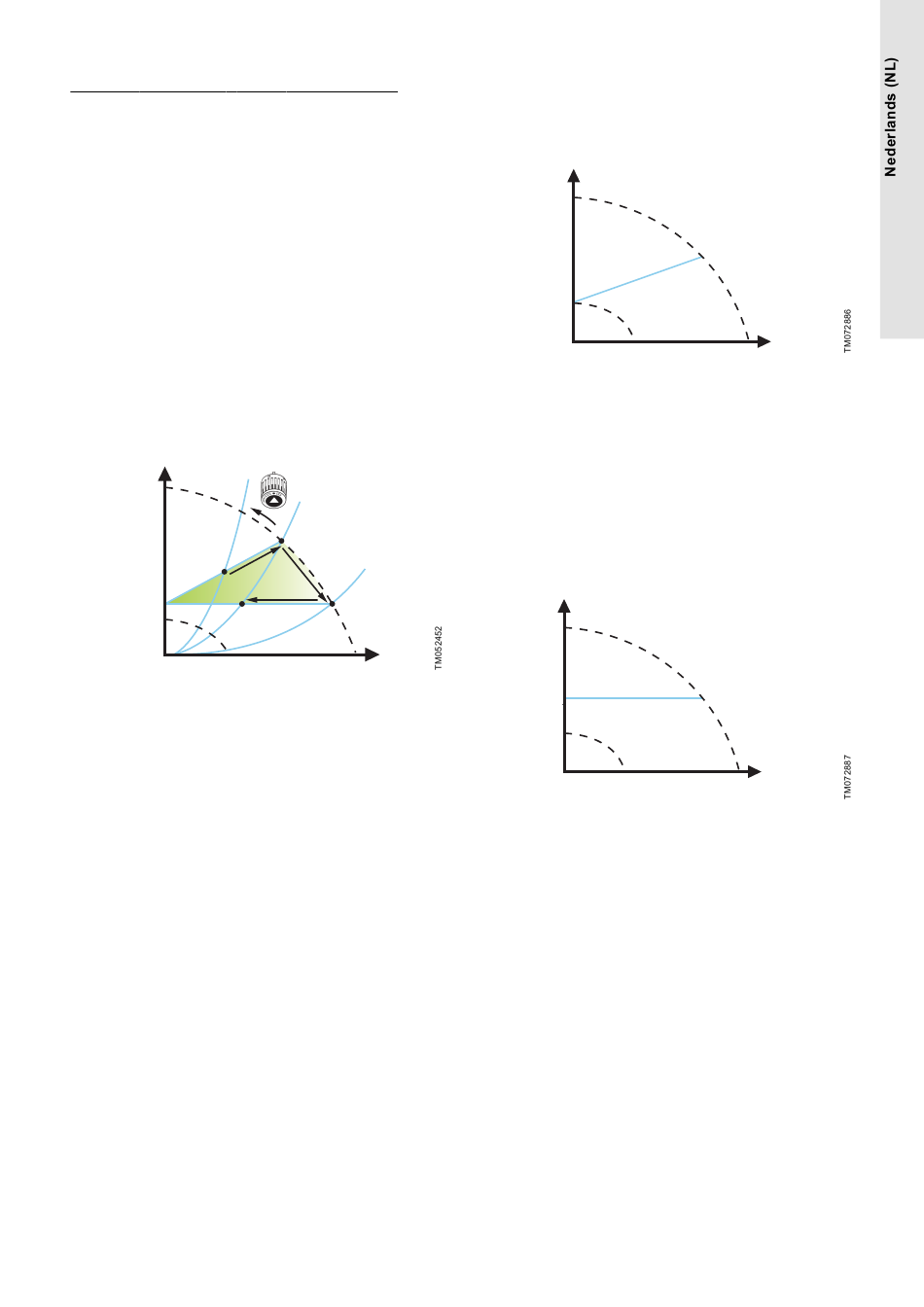

9.12.1 AUTOADAPT
H
A
1
H
auto_min
A
AUTOADAPT-regeling
AUTOADAPT is een vorm van regeling met proportionele druk
waarbij de regelcurven een vaste oorsprong hebben, H
Wanneer u AUTOADAPT hebt ingeschakeld, start de pomp met
de fabrieksinstelling, H
, die overeenkomt met ca. 55% van
set1
de maximale opvoerhoogte, en past de capaciteit vervolgens
aan naar A1. Wanneer de pomp een lagere opvoerhoogte op
de maximumcurve registreert, AAUTOADAPT, dan selecteert de
functie AUTOADAPT automatisch een overeenkomstig lagere
regelcurve, H
. Als de kleppen in het systeem sluiten, past de
set2
pomp zijn capaciteit naar A3 aan.
Handmatige instelling van het setpoint is niet mogelijk.
Wij adviseren de regelmodus AUTOADAPT voor de meeste
verwarmingssystemen, met name bij systemen met relatief grote
drukverliezen in de distributieleidingen en bij vervangingssituaties
waarbij het werkpunt voor proportionele druk onbekend is.
H
set1
H
set2
A
3
2
Q
.
auto_min
9.12.2 Proportionele drukcurve
Als de regelmodus van de pomp is ingesteld op proportionele druk,
wordt de pompcapaciteit automatisch aangepast aan de actuele
warmtevraag in het systeem door een curve voor proportionele druk
te volgen binnen de maximale en minimale proportionele curve van
de pomp.
H
Proportionele drukcurve
Proportionele druk is geschikt voor systemen met relatief grote
drukverliezen in de distributieleidingen. De opvoerhoogte van de
pomp zal proportioneel met het debiet in het systeem toenemen ter
compensatie voor de grote drukverliezen in de distributieleidingen.
We adviseren u om deze regelmodus te kiezen in radiatorsystemen.
9.12.3 Constante drukcurve
De pompcapaciteit wordt automatisch aangepast aan de actuele
warmtevraag in het systeem door een constante-drukcurve te
volgen binnen de maximale en minimale constante-curve van de
pomp.
H
Constante drukcurve
Constante druk wordt gebruikt in systemen met relatief kleine
drukverliezen. De opvoerhoogte van de pomp wordt constant
gehouden, onafhankelijk van het debiet in het systeem.
Wij adviseren u deze regelmodus te selecteren bij
vloerverwarmingssystemen.
Q
Q
