9.13 Positieregeling
Met de functie Positieregeling kunt u een extern elektrisch ingangssignaal gebruiken om de mate van opening van de MIXIT-klep te regelen
tussen 0 en 100%. De resolutie van de kleppositie is 150 stappen om onnodige beweging en slijtage van de klep te voorkomen.
U kunt de interpretatie van het elektrische ingangssignaal omkeren in de Grundfos GO Remote-app. Wanneer het ingangssignaal van het type
0-10 V wordt omgekeerd, komt 0 V overeen met 100% en 10 V met 0%.
De functie Positieregeling kan alleen worden geconfigureerd in Grundfos GO Remote. Het type externe elektrische ingang kan worden
geconfigureerd als 0-10 V, 0-20 mA of 4-20 mA. De stromingskarakteristieken kunnen worden ingesteld op lineaire klepopening of klepopening
met gelijk percentage.

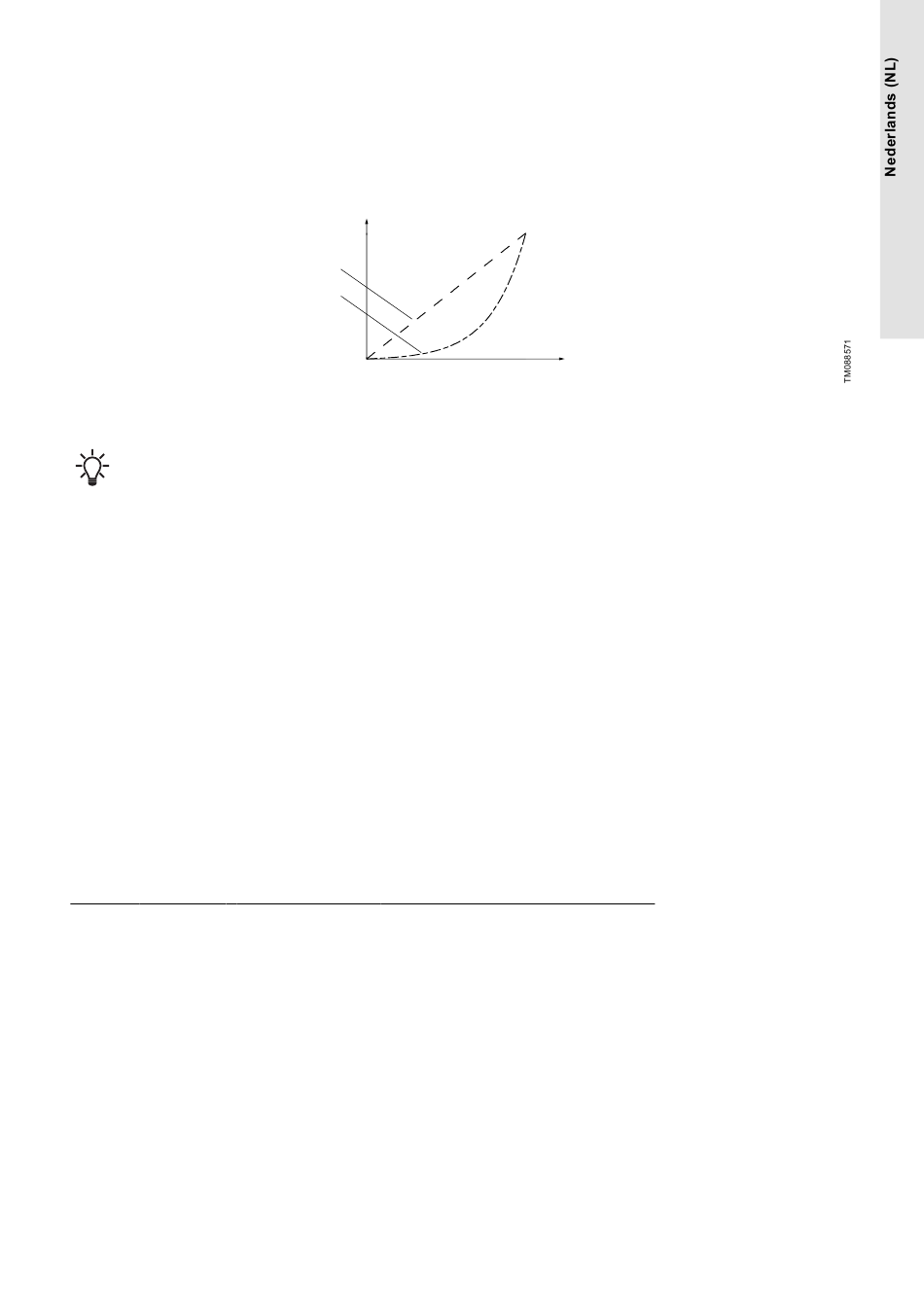

Stromingskarakteristieken voor lineaire opening (1) en opening met gelijk percentage (2). X-as: kleppositie [%]. Y-as: stroom [K
Wanneer de modus Positieregeling actief is, worden de hieronder vermelde MIXIT-functies inactief. Sommige van de inactieve
functies zijn nog steeds zichtbaar en kunnen nog worden geselecteerd in Grundfos GO Remote.
Lijst van inactieve functies wanneer de modus Positieregeling actief is:
•
Inregelbegrenzers
•
Spiraal voorverwarmen (voor luchtbehandelingssystemen)
•
Verlaging van extern setpoint met 5 °C (voor radiatorverwarmingssystemen)
•
Vorstbescherming in toepassing met verwarmingsspiraal (voor luchtbehandelingssystemen)
•
Vorstbescherming (koel- en gecombineerde toepassing)
•
Grundfos BuildingConnect ondersteunt deze functie niet
•
Periodieke kalibratie
•
Drukonafhankelijkheid voor tweewegklep
•
Setpoint voedingsbron;
•
Temperatuurregelaar: setpoint
•
Temperatuurregelaar: versterkingsfactor (Kp) en integrale tijd (Ti)
•
Temperatuurregelaar: dode band om klepbeweging te minimaliseren
•
Eco-schema: temperatuurverlaging
•
Oververhittingsbeveiliging vloerverwarming
•
Uitschakeling bij warm weer
•
Weercurve
9.13.1 De positieregeling configureren
Hoofdmenu > Instellingen > Toepassingsinstellingen > Configuratie van de applicatie en hydraulica
1. Druk op Applicatie en hydraulica onder aan het scherm.
2. Kies de stromingsrichting AB. Druk op Volgende.
3. Kies het type klep. Druk op Volgende.
4. Kies het type circuit. Druk op Volgende.
5. Kies de regelmodus. Een opmerking geeft aan dat sommige functies inactief zijn, maar toch zichtbaar in Grundfos GO Remote wanneer de
modus Positieregeling actief is. Selecteer Positieregeling. Druk op Volgende.
6. Kies het type ingangssignaal in Grundfos GO Remote. De standaardinstelling is 0-10 V.
7. Geef de klepkarakteristieken (stroomkarakteristieken) op als Lineair (standaard) of gelijkwaardig percentage.
8. Geef de signaalinterpretatie op als niet-geïnverteerd of geïnverteerd. De standaardinstelling is niet-geïnverteerd.
a. Bij niet-geïnverteerde signalen gaat de kleppositie van 0% (volledig gesloten) naar 100% (volledig open).
b. Bij geïnverteerde signalen gaat de kleppositie van 100% (volledig gesloten) naar 0% (volledig open).
9. Er wordt een samenvatting gegeven. Druk op Bewaren om de instelling te bevestigen.
Y
1
2
0
20
40
60
80
X
100
].
vs
37
