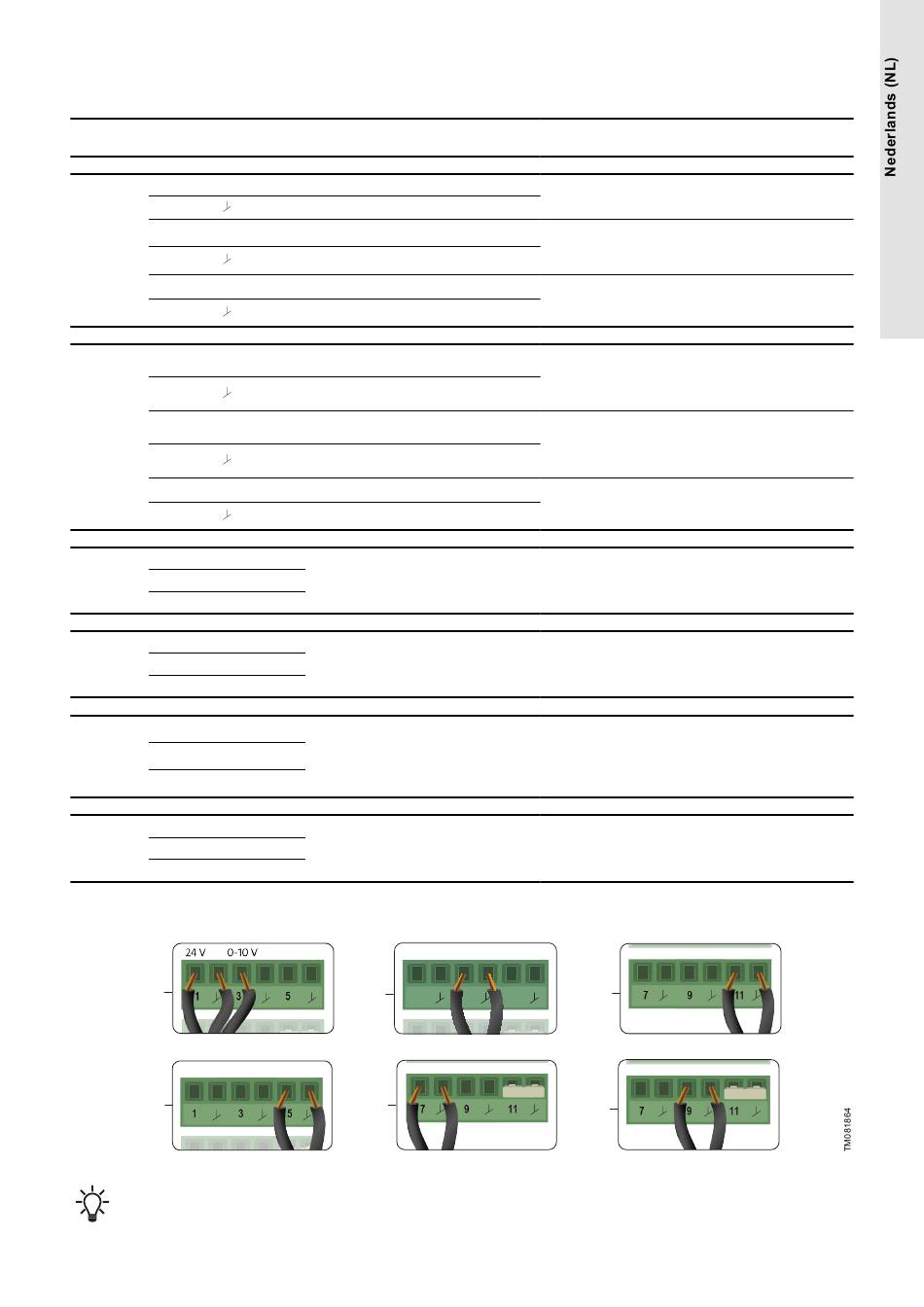

7.7 Gecombineerde verwarming en koeling, klemaansluitingen
Bij gecombineerde verwarming en koeling kunnen de klemmen worden gebruikt voor het volgende:
Ethernet
RJ45
1
3
I/O
5
7
9
I/O
11
A
RS-485
Y
B
NC1
Relay 1
NO1
(Relais 1)
C1
NC2
Relay 2
NO2
(Relais 2)
C2
L
AC-voeding
Aarde
N
Configureren van de I/O-klemmen volgens de tabel met klemaansluitingen
CIO1
CIO2
Tijdens de inbedrijfstelling is het mogelijk om te schakelen tussen verwarmings- en koelregeling door DI4 te activeren.
+24 Volt
GND
CI01
GND
CI02
GND
CI03
GND
DI4
GND
DI5
GND
BACnet MS/TP
Modbus RTU
Netvoeding
Pt1000
CIO1
1
3
5
7
9
11
CIO3
Communicatie naar Grundfos BuildingConnect,
Modbus TCP en BACnet IP.
24 VDC voeding voor een actieve sensor.
Buitentemperatuursensor (Pt1000 of 0-10 V).
Externe setpointinvoer of positieregeling (0-10 V, 0-20
mA of 4-20 mA).
Serieschakeling. Gebruik serieschakeling voor het
aansluiten van twee of meer MIXIT-units om het
setpoint voor de voedingsbron te ondersteunen.
Setpoint spanning voor voedingsbron. Dit stelt de
MIXIT in staat om de uitgangstemperatuur van de
voedingsbron te regelen en warmteverliezen aan de
leidingen te verminderen.
Schakelt tussen verwarming en koeling. Wanneer de
digitale ingang actief is, staat de MIXIT in de
koelmodus. De standaardinstelling is de
verwarmingsmodus.
Externe start/stop van zowel MIXIT als pomp. Wanneer
de externe stop wordt geactiveerd, sluit de MIXIT de
klep en wordt de pomp uitgeschakeld.
Signaalingang en -uitgang van het BMS-systeem.
Storingssignaal. Het NC/NO-uitgangssignaal is actief in
geval van storing.
Run-signaal. Het NC/NO-uitgangssignaal is
actief wanneer de MIXIT in de
temperatuurregelmodus werkt. Het signaal is niet
actief in de vorstbeschermingsmodus en de
voorverwarmingsmodus.
Netaansluiting, 230 V ± 10 %.
DI5
DI4
23
