6. Elektrische aansluiting
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
‐
Schakel de voedingsspanning uit voordat u
werkzaamheden uitvoert aan het product. Zorg ervoor
dat de voedingsspanning niet per ongeluk kan worden
ingeschakeld.
‐
Zorg ervoor dat het product correct is geaard.
‐
Alle elektrische aansluitingen moeten worden gemaakt
door een gekwalificeerde elektricien, conform de
plaatselijke regelgeving.
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
‐
In het geval van een isolatiestoring kan de foutstroom
een DC of pulserende DC zijn. Houd de nationale
wetgeving aan over vereisten voor en keuze van
aardlekschakelaar bij het installeren van de pomp.
Controleer of de voedingsspanning en -frequentie
overeenkomen met de waarden die op het typeplaatje
vermeld staan.
Er worden twee kabelwartels meegeleverd met het
product. Extra kabelwartels (M20) moeten apart worden
aangeschaft.
Het systeem heeft geen externe motorbeveiliging nodig.
Het systeem beschikt over thermische beveiliging om
trage overbelasting en blokkering te voorkomen.

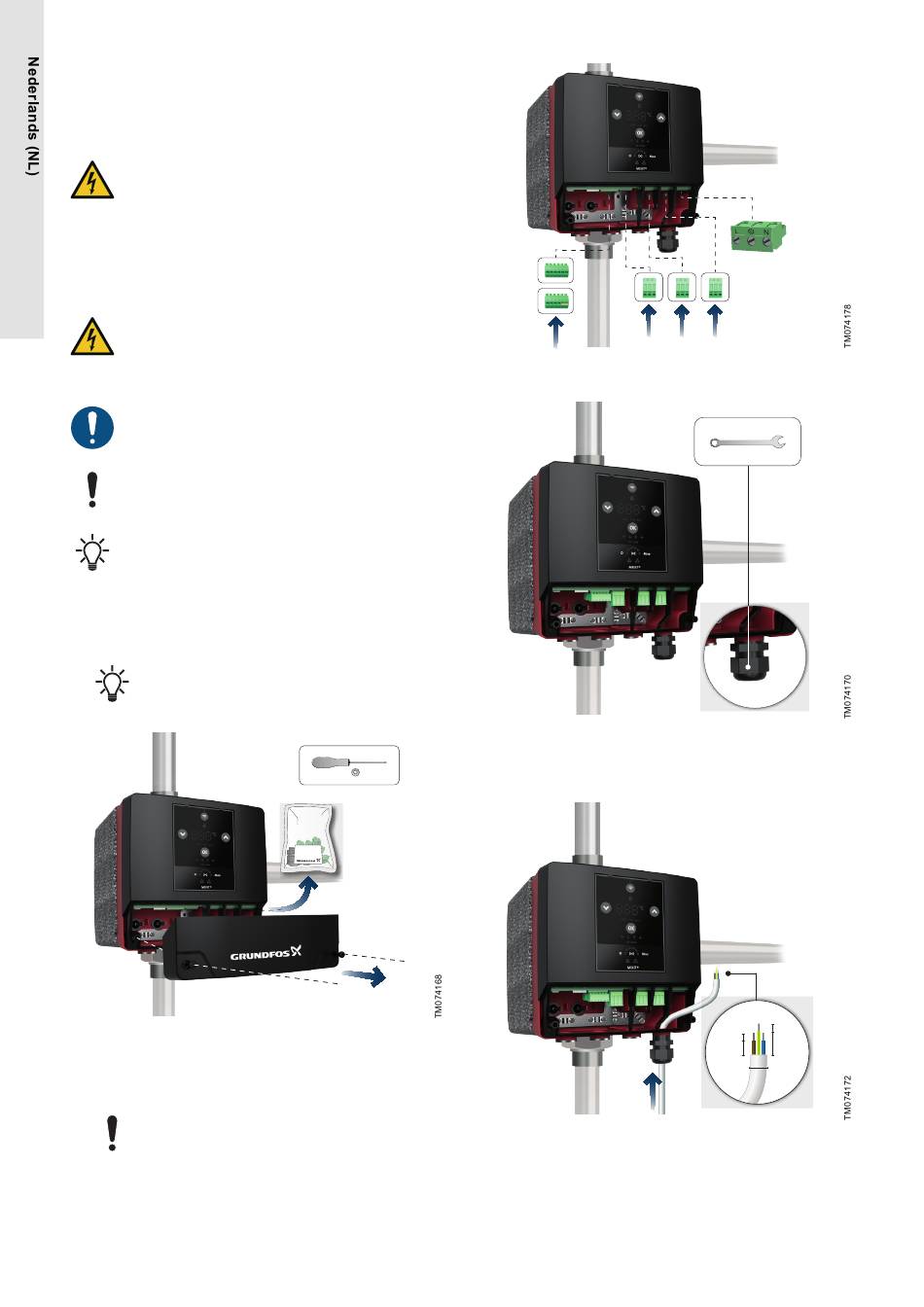

Ga als volgt te werk om de MIXIT aan te sluiten op de voeding:
1. Verwijder het klemmendeksel op de besturingskast door de
twee schroeven los te draaien. Zoek de zak met één kabelwartel
en zes aansluitstekkers.
Een gevouwen bedradingsschema bevindt zich binnen
in het klemmendeksel.
2. Plaats de zes klemstekkers in de besturingskast zodat u ze niet
kwijt raakt. Plaats de klemstekker voor de voeding nog niet.
Zie de paragraaf over klemaansluitingen voor de juiste plaatsing
van de klemstekkers.
Haal de meegeleverde kabelwartel niet uit de zak
tenzij u deze gebruikt om een kabel op een van de
klemmen aan te sluiten. Anders kan er vloeistof in het
product komen.
14
3. Draai de voorgemonteerde kabelwartel uiterst rechts los.
4. Trek de voedingskabel door de kabelwartel en de
besturingskast en strip de kabelgeleiders: 7 mm (1), 20 mm (2),
TX20
25 mm (3),
⌀
7-14 (4).
1
2
1
3
4
