8. Het systeem opstarten

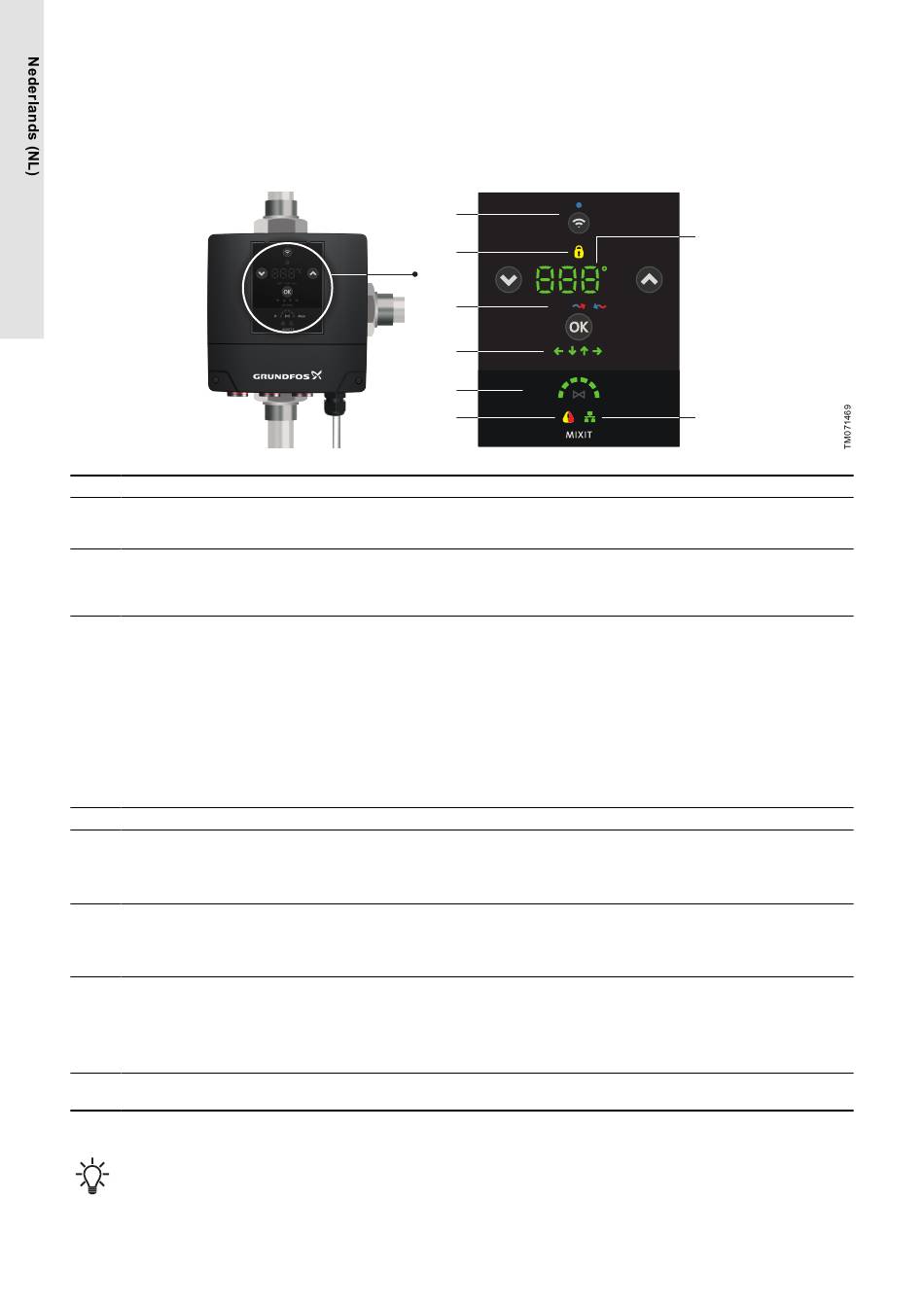

8.1 Bedieningspaneel van de MIXIT
Pos.
Beschrijving
Verbindingstoets om de klepunit met de
1
pomp te verbinden en de MIXIT met
Grundfos GO Remote te verbinden.
2
Vergrendeld bedieningspaneel
Temperatuurindicatie (setpoint, toevoer- of
retourtemperatuur)
Standaardmodus: Geen van de drie LED's
branden. De weergegeven temperatuur is
de gemengde aanvoertemperatuur of, in
toepassingen met een verwarmingsspiraal,
3
de luchttemperatuur.
Gecombineerde modus: De
standaardinstelling is verwarming. Het
omschakelen tussen verwarming en koeling
wordt geregeld door een digitale ingang
(DI4) of door de veldbus.
4
Richting AB-poort
5
Positie van de klep
6
Indicatie van waarschuwingen en alarmen
Temperatuur of storingscode
Standaardmodus: de gemengde
7
aanvoertemperatuur wordt weergegeven. In
toepassingen met een verwarmingsspiraal
wordt de luchttemperatuur weergegeven.
8
Externe besturing
Zodra de pomp en de MIXIT zijn verbonden, neemt de MIXIT de controle over de pomp over en wordt het bedieningspaneel van de
pomp vergrendeld. Instellingen voor het systeem worden uitgevoerd via Grundfos GO Remote en het bedieningspaneel van de
MIXIT.
24
1
2
3
4
5
0
6
Wanneer de MIXIT contact probeert te maken met de pomp of Grundfos GO Remote,
knippert de blauwe LED. Als de verbinding tot stand is gebracht, brandt de LED
permanent.
Dit geeft aan dat het bedieningspaneel is vergrendeld. Het paneel kan worden
vergrendeld en ontgrendeld met Grundfos GO Remote. Het vergrendelde paneel
voorkomt dat onbevoegden de instellingen wijzigen, maar u kunt de OK-toets nog
steeds gebruiken om de temperatuurindicaties te bekijken.
Geeft aan welke temperatuur wordt weergegeven op het display (7).
Druk op de toets OK om te schakelen tussen de volgende opties:
•
SET: setpoint.
Toont het huidige setpoint. Geeft aan dat het setpoint wordt of kan worden
aangepast. Gebruik de toetsen Omhoog en Omlaag om het setpoint in te stellen.
•
Pijl die naar rechts wijst: toevoertemperatuur.
Licht rood op in verwarmingssystemen, blauw in koelsystemen.
•
Pijl die naar links wijst: retourtemperatuur.
Licht blauw op in verwarmingssystemen, rood in koelsystemen.
Het display keert na 12 seconden terug naar de standaardmodus.
Dit geeft de richting van de AB-poort aan (uitlaatzijde).
Dit geeft aan in welke mate de klep open is.
0 betekent dat de klep gesloten is. Max betekent dat de klep volledig open is.
Als een K
-waarde is geconfigureerd, is deze grenswaarde Max. op het
vs
bedieningspaneel.
Geel geeft een waarschuwing aan. Het systeem blijft werken.
Wanneer er een waarschuwing optreedt, drukt u op de knop OK en houdt u deze
ingedrukt tot de storingscode wordt weergegeven op het display.
Rood geeft een alarm aan. Het systeem stopt met werken.
Het display toont:
•
Setpoint temperatuur. Gebruik de toetsen Omhoog en Omlaag om het setpoint in
te stellen.
•
Inlaat-, uitlaat- of gemengde aanvoertemperatuur (3).
•
Storingscodes. De LED's wisselen tussen Err en de storingscode.
Dit geeft aan dat de MIXIT wordt bestuurd of bewaakt door externe
communicatieapparatuur.
7
C
SET
AB FLOW
Max
8
