9.4 Wizard voor eerste installatie
9.5.1 Een lokaal vast setpoint instellen

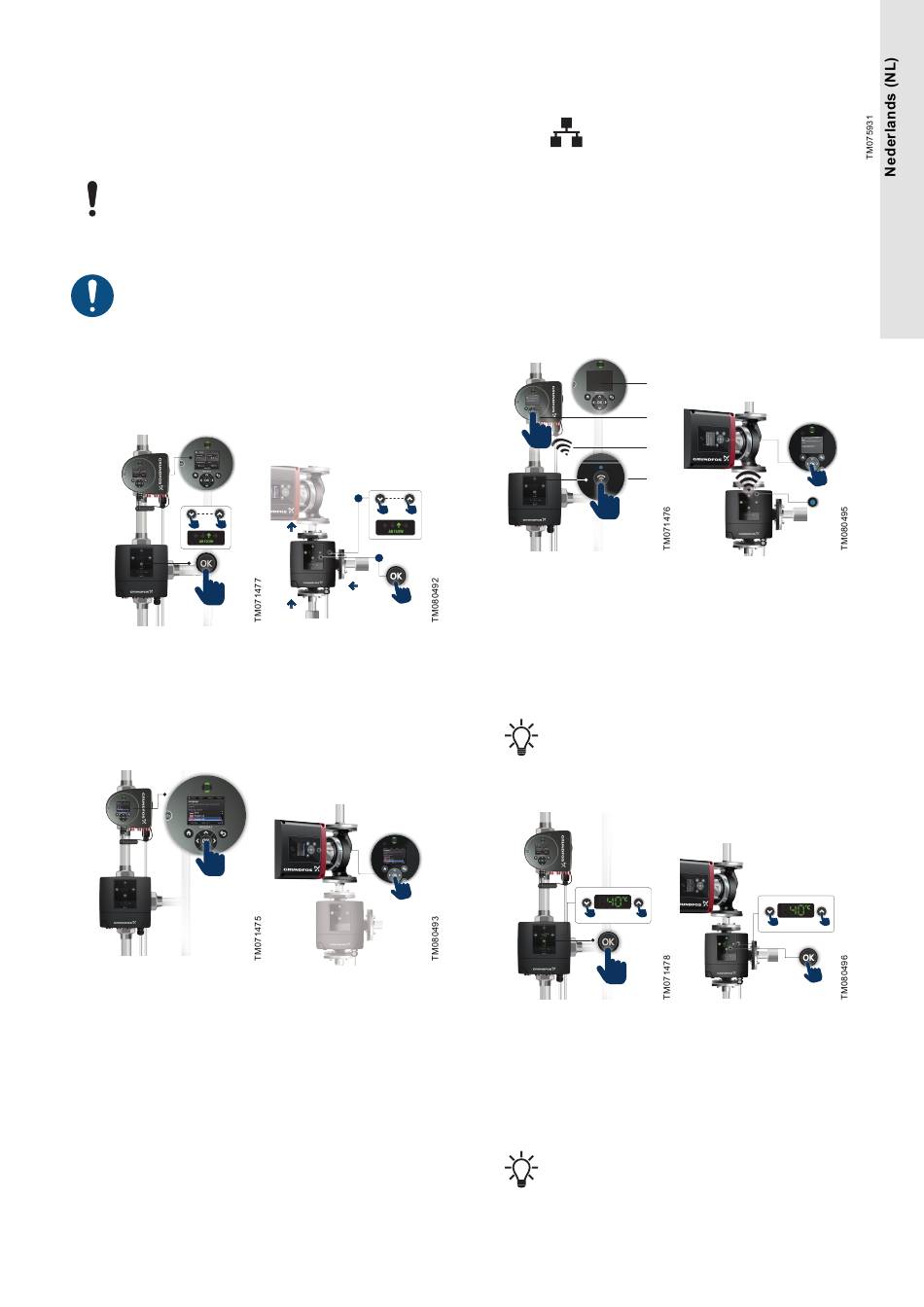

8.2 De MIXIT opstarten en verbinden met de pomp
Voordat de pomp met de MIXIT wordt verbonden, moet u
deze in de leidingen installeren en de pomp inschakelen.
Volg de installatie- en bedieningsinstructies van de pomp
op.
Als de multipompfunctie samen met de MIXIT moet
worden gebruikt, stel de pompen dan in voorafgaand aan
het koppelen met de MIXIT.
Bij koeltoepassingen mag de MIXIT-unit niet worden
uitgeschakeld nadat deze is geïnstalleerd. Laat de MIXIT
draaien om condensatie en het risico van ijsvorming te
voorkomen.
1. Stel de richting van de AB-poort in op de MIXIT-unit door op
de toetsen Omhoog en Omlaag van het bedieningspaneel te
drukken. De groene AB pijl-LED's knipperen totdat u op de toets
OK drukt. Druk op de toets OK om de richting te selecteren. De
bijbehorende LED voor de poortrichting brandt continu.
MIXIT met MAGNA3
2. Voltooi de opstartwizard op de pomp. De taal, de tijd en de
notatie moeten worden ingesteld op de pomp. De overige
instellingen zijn niet belangrijk voor de instelling van het
systeem aangezien het systeem wordt geconfigureerd via de
MIXIT.
MIXIT met MAGNA3
3. Druk op de verbindingstoets op het bedieningspaneel van de
MIXIT (1). De blauwe verbindings-LED begint te knipperen.
Terwijl de MIXIT probeert contact te maken met de pomp (2),
draaien de LED's voor de temperatuur/storingscode.
4. Een bericht op het display van de pomp vraagt u om de
verbinding te bevestigen door op de toets OK te drukken (3).
De LED's voor de temperatuur/storingscode blijven draaien
totdat de verbinding voltooid is.
Wanneer de verbinding tussen de MIXIT en de pomp tot stand
is gebracht, gebeurt het volgende:
• Er brandt een BMS-pictogram op het bedieningspaneel van
de pomp:
1
AB
2
B
A
MIXIT met TPE3
MIXIT met TPE3
• De blauwe verbindings-LED op het bedieningspaneel van de
MIXIT brandt continu.
• Het display van de pomp is nu vergrendeld en het is
niet mogelijk om de instellingen van de pomp te wijzigen.
Het display van de pomp wordt na ongeveer 20 minuten
uitgeschakeld (4).
Als de MIXIT geen contact kan maken met de pomp of als de
toets OK op het bedieningspaneel van de pomp niet tijdig werd
ingedrukt, dan gaat de MIXIT terug naar stap 3. Herhaal de
instructies in stap 3.
4
3
2
1
MIXIT met MAGNA3
5. De LED's voor de temperatuur/storingscode beginnen te
knipperen met een vooraf ingesteld setpoint van 40 °C
voor verwarming en 15 °C voor koeling. Stel de gewenste
temperatuur in door op de toetsen Omhoog en Omlaag op het
bedieningspaneel te drukken. Bevestig door op de toets OK te
drukken. De LED's branden nu continu.
De MIXIT zal automatisch werken met het vooraf
ingestelde setpoint van 40 °C voor verwarming en 15
°C voor koeling, als er geen ander setpoint voor de
temperatuur is geselecteerd. Het setpoint voor de
temperatuur kan te allen tijde worden gewijzigd door
op de toetsen Omhoog en Omlaag te drukken.
MIXIT met MAGNA3
6. Het systeem is volledig opgestart en nu gereed voor gebruik. Dit
is nuttig als u tijdelijke verwarming nu wilt inschakelen.
Het setpoint voor de temperatuur kan worden gewijzigd en de
klep kan handmatig worden geregeld via het bedieningspaneel.
Verdere instellingen worden gemaakt met Grundfos GO
Remote.
Tijdelijke verwarming kan worden gebruikt om nieuwe
gebouwen te ontvochtigen terwijl ze nog in aanbouw
zijn. Zie de paragraaf over tijdelijke verwarming.
MIXIT met TPE3
MIXIT met TPE3
25
