9.22 Setpoint voedingsbron;
De functie Setpoint voedingsbron maakt het mogelijk om de uitgangstemperatuur van de voedingsbron te regelen, zoals de ketel in een
verwarmingssysteem of de compressor in een koelsysteem. Het regelen van de temperatuur van de voedingsbron heeft als voordeel dat het
energieverlies in de leidingen wordt beperkt door het verschil tussen de uitgangstemperatuur van de voedingsbron en de temperatuur die
nodig is in de belasting te beperken.
Het setpoint voor de voedingsbron kan worden geconfigureerd voor één MIXIT-unit of voor meerdere in serie geschakelde MIXIT-units.
De configuratie gebeurt via Grundfos GO Remote, waar u de afwijking van het MIXIT-setpoint kunt instellen voor verwarming of koeling:
•
Setpoint voedingsbron = MIXIT-setpoint plus 5 °C als standaard voor verwarming.
•
Setpoint voedingsbron = MIXIT-setpoint min 2 °C als standaard voor koeling.
Serieschakeling
Wanneer meerdere MIXIT-units in serie zijn aangesloten, kunt u de analoge uitgang van één MIXIT-unit aansluiten op de analoge ingang van
een andere MIXIT-unit en vervolgens de functie Serieschakeling inschakelen.
Alle MIXIT-units moeten hetzelfde type toepassing gebruiken om de functie te laten werken. De setpoints van de aangesloten MIXIT-units
worden vergeleken en als ze verschillen, selecteert de functie de maximumwaarde in verwarmingstoepassingen en de minimumwaarde
in koelingstoepassingen als het MIXIT-setpoint. Het resulterende setpoint van de vergelijking wordt vervolgens naar de analoge uitgang
gestuurd.

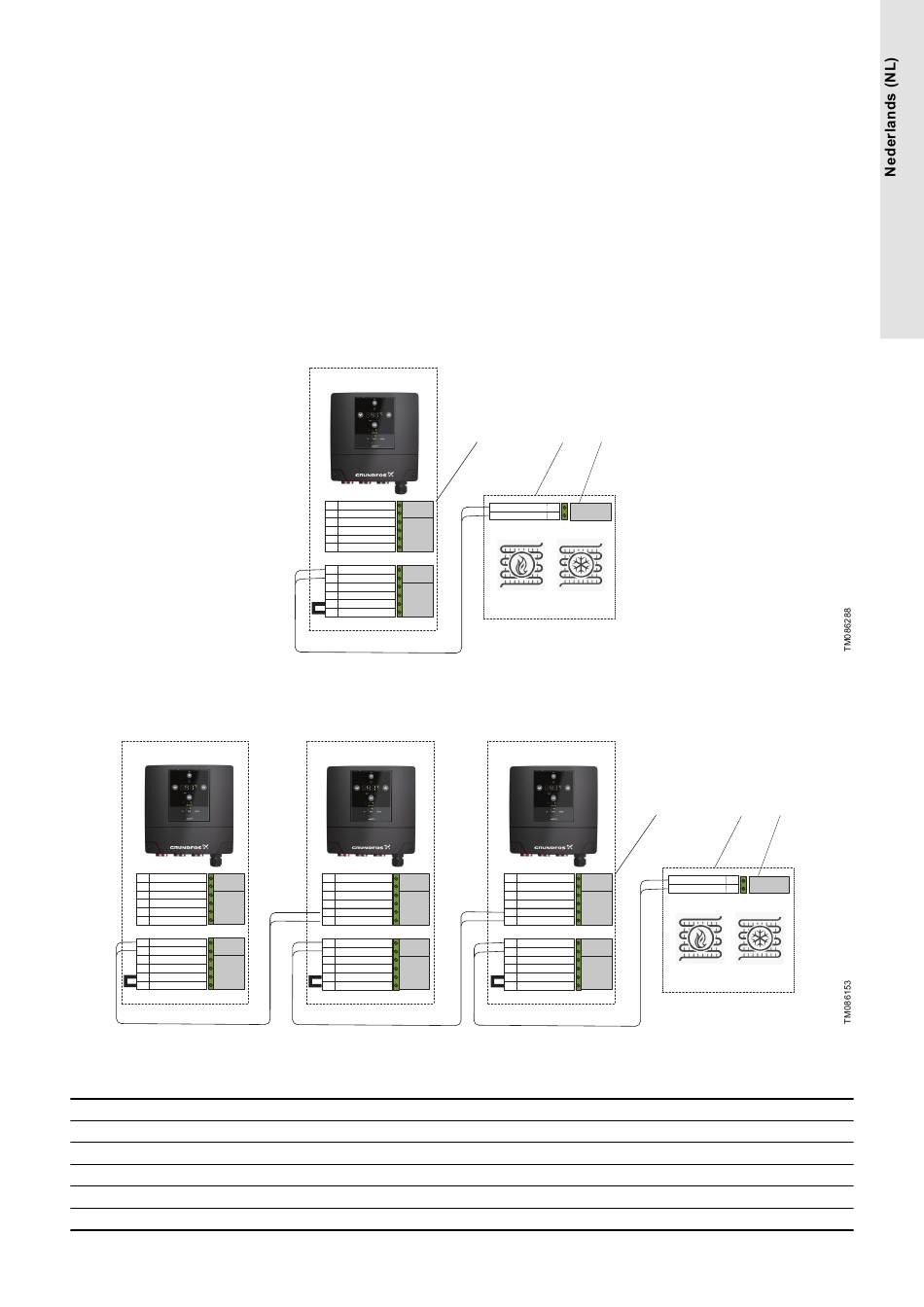

Configuratie van Setpoint voedingsbron van één MIXIT-unit
MIXIT
1
24V
DC
2
GND
3
CIO1
4
GND
I/O
5
CIO2
6
GND
7
CIO3
I/O
8
GND
9
DI4
10
GND
DI
11
DI5
12
GND
0 - 10 V
Configuratie van Setpoint voedingsbron van een serieschakeling
Pos.
Beschrijving
1
MIXIT-klemmen voor analoge ingang en uitgang.
2
Voedingsbronklemmen voor analoge ingang.
3
Setpoint voedingsbron [°C].
I/O
Configureerbare ingang/uitgang.
DI
Digitale ingang.
MIXIT
1
1
24V
DC
2
GND
CIO1
3
4
GND
I/O
5
CIO2
6
GND
7
CIO3
I/O
8
GND
9
DI4
10
GND
DI
11
DI5
12
GND
0 - 10 V
MIXIT
1
24V
DC
2
GND
3
CIO1
4
GND
I/O
CIO2
5
GND
6
7
CIO3
I/O
8
GND
9
DI4
10
GND
DI
11
DI5
12
GND
0 - 10 V
3
2
Analog input
1
°C
GND
2
MIXIT
1
1
24V
DC
2
GND
3
CIO1
4
GND
I/O
CIO2
5
GND
6
7
CIO3
I/O
8
GND
9
DI4
10
GND
DI
11
DI5
12
GND
0 - 10 V
2
3
Analog input
1
°C
GND
2
