INSTALLATIE
Montage

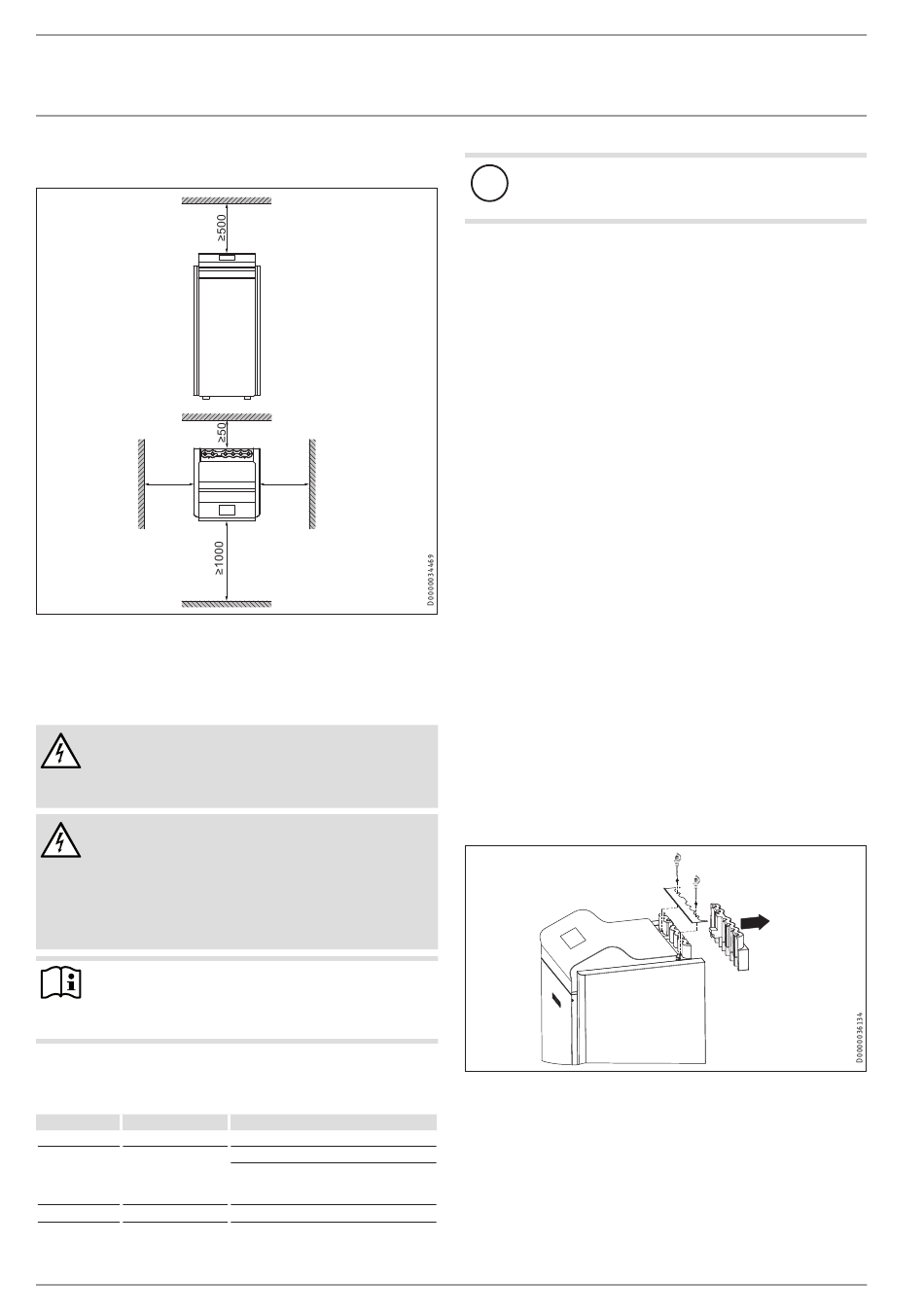

10.1 Minimumafstanden
≥500
f Houd de minimale afstanden aan om een storingsvrije
f
werking van het toestel te waarborgen en onderhoudswerk-
zaamheden aan het toestel mogelijk te maken.
10.2 Elektrische installatie
GEVAAR Elektrische schok
Voer alle werkzaamheden voor elektriciteitsaansluitin-
gen en montage uit conform de nationale en regionale
voorschriften.
GEVAAR Elektrische schok
Aansluiting op het stroomnet is alleen als vaste aan-
sluiting toegestaan. Het toestel moet op alle polen met
een afstand van minstens 3 mm van de aansluiting van
het net kunnen worden losgekoppeld. Aan deze vereis-
te wordt voldaan met magneetschakelaars, vermogens-
schakelaars, zekeringen, enz.
Info
De aangegeven spanning moet overeenkomen met de
netspanning. Neem de gegevens op het typeplaatje in
acht.
Het is uit het oogpunt van beveiliging verplicht de volgende ge-
leiderdoorsnede te installeren:
Zekering
Toewijzing
C 16 A
Compressor
B 16 A
elektrische nood-/
bijverwarming
(BVW)
B 16 A
Sturing
De elektrische gegevens vindt u in het hoofdstuk "Technische ge-
gevens/gegevenstabel".
24
| WPF | WPF cool
≥500
Geleiderdoorsnede
2.5 mm²
2.5 mm²
1,5 mm² bij slechts twee belaste aders
en plaatsing op een muur of in een
elektriciteitsbuis op een muur.
1.5 mm²
Materiële schade
!
Beveilig de twee stroomcircuits voor de compressor en
de elektrische nood-/bijverwarming afzonderlijk.
11. Montage
11.1 Transport
f Transporteer het toestel in de verpakking, zodat het be-
f
schermd is tegen beschadiging.
f Bescherm het toestel tijdens het transport tegen zware
f
stoten.
- Als u het toestel tijdens het transport kantelt, mag dit slechts
kortstondig gebeuren op één van de lange zijden.
Hoe langer het toestel gekanteld blijft, hoe meer de koelmid-
delolie zich in het systeem verdeelt.
- Bewaring en transport bij temperaturen onder - 20 °C en
boven + 50 °C is niet toegestaan.
11.2 Opstelling
f Verwijder de verpakkingsfolie en de EPS-vormstukken bo-
f
venaan en aan de zijkant.
f Kantel het toestel enigszins naar voren.
f
f Leg houtjes achter onder het toestel.
f
f Kantel het toestel iets naar achter en neem het van de
f
EPS-pallet.
f Gebruik voor het eruit heffen de grepen aan de achterwand
f
en de voorste, onderste, rubberen stelvoeten.
f Plaats het toestel op de voorbereide ondergrond.
f
f Neem de minimumafstanden in acht.
f
f Lijn het toestel waterpas uit door de toestelvoeten af te
f
stellen.
11.3 Bekledingsdelen demonteren
