INSTALLATIE
Elektrische aansluiting

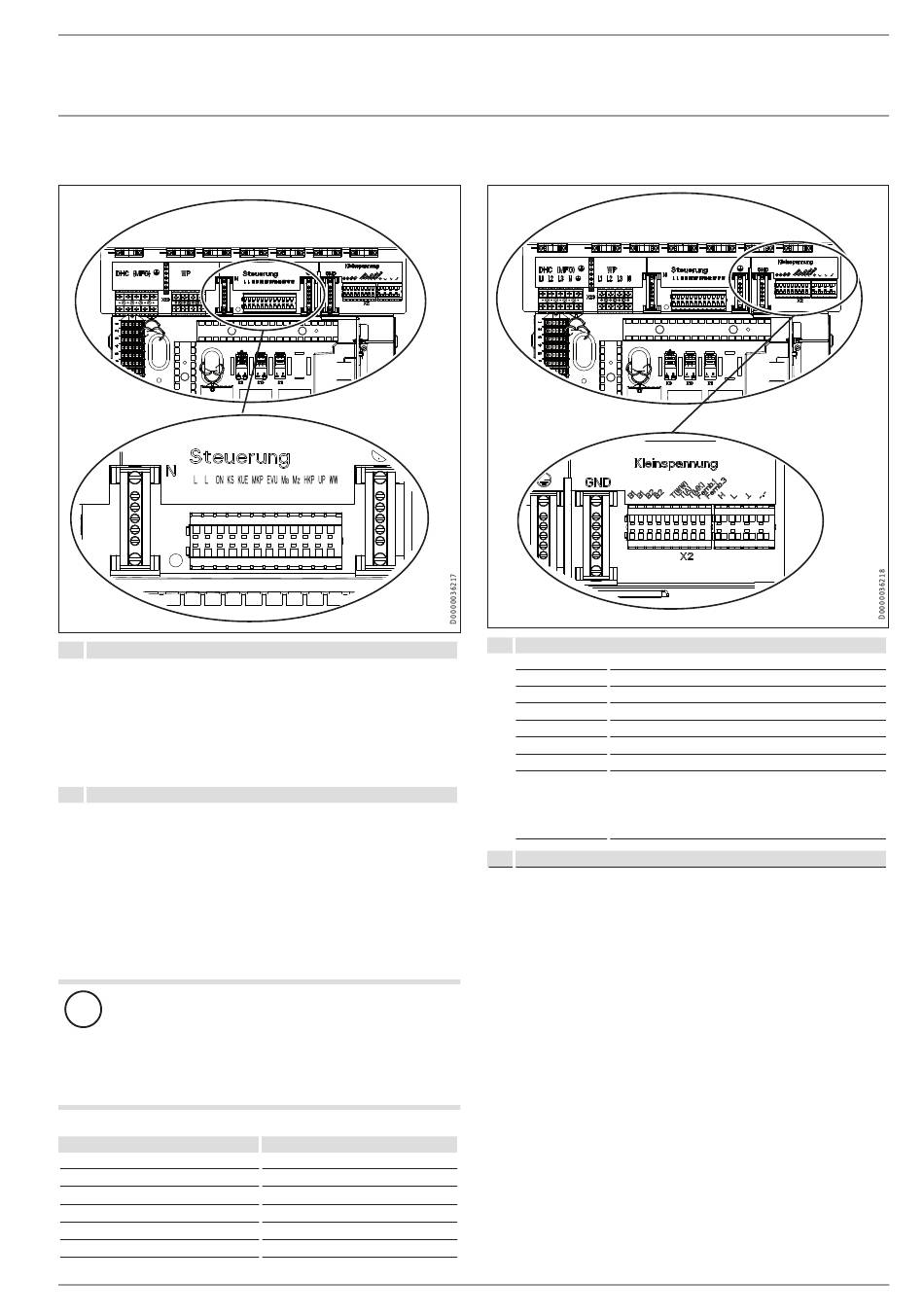

12.2.2 Stuurspanning
X4
Stuurspanning (stuuruitgangen)
ON
Compressorsignaal
KS
Bronpompsignaal
KUE
Koelen
MKP
Mengcircuitpomp en N (X25), PE
M(A)
Mengklep open
M(Z)
Mengklep dicht
HKP
Verwarmingscircuitpomp en N, PE
UP
Pomp
WW
Warm water
X4
Stuurspanning (stuuringangen)
L, N, PE Netaansluiting
EVU
Vrijgavesignaal
f Leid alle elektriciteitskabels door de trekontlastingen. Con-
f
troleer de goede werking van de trekontlastingen.
Als geen spanning wordt aangesloten op het vrijgavesignaal van
de energiemaatschappij, start de warmtepomp niet op. Op de
regelaar verschijnt de melding "Spertijd". Installeer in dit geval
een brug tussen "EVU" en de fase "L".
Materiële schade
!
f Sluit aan de pompaansluitingen alleen energiezuinige
f
circulatiepompen aan die door ons toegelaten zijn.
Gebruik relais' met een schakelvermogen van ten minste
10 A/250 V AC of onze relaismodule WPM-RBS, wanneer
u energiezuinige circulatiepompen gebruikt die niet door
ons toegelaten zijn.
UP 25/7.0 E
UP 25/7.5 E
UP 25/7.5 PCV
UP 30/7.5 E
WPKI-HK E
WPKI-HKM E
www.stiebel-eltron.com
Best.nr.:
232942
232943
235949
233947
233602
233603
12.2.3 Laagspanning, Bus-leiding
X2 Beveiligingslaagspanning
B1
Temperatuursensor WP-aanvoer
B2
Temperatuursensor WP-retour
T(WW)
Warmwaterboilersensor en massa (X26)
T(A)
Buitentemperatuursensor en massa (X26)
T(MK)
Temperatuursensor mengklepcircuit en massa (X26)
Afstandsbed. 3
Aansluiting voor FE 7
Afstandsbed. 1
Aansluiting voor FE 7 en Uponor DEM WP-module
+
CAN-bus voor afstandsbediening
⊥
L
H
GND Ground voor temperatuursensors
f Leid alle elektriciteitskabels door de trekontlastingen. Con-
f
troleer de goede werking van de trekontlastingen.
WPF | WPF cool |
31
