INSTALLATIE
Elektrische aansluiting

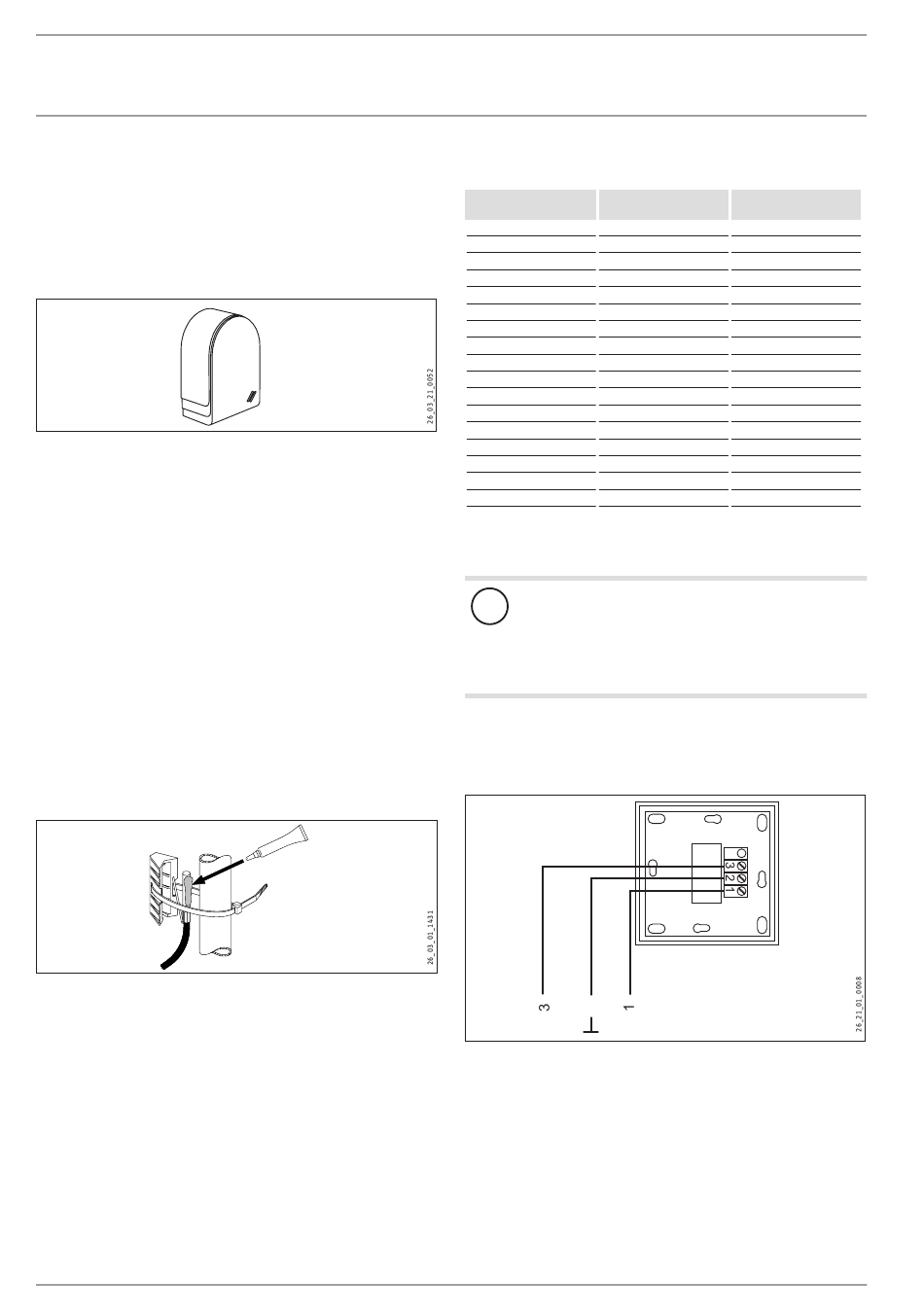

12.3 Sensormontage
Buitentemperatuursensor AFS 2 (inbegrepen in het toebehoren)
De temperatuursensoren zijn zeer belangrijk voor de goede wer-
king van de verwarmingsinstallatie. Schenk daarom goed aan-
dacht aan een correcte plaatsing en een goede isolatie van de
sensoren.
Plaats de buitentemperatuursensor op een noord- of noordoost-
muur. Minimumafstanden: 2,5 m van de grond, 1 m zijdelings van
vensters en deuren. De buitentemperatuursensor dient zonder
weersinvloeden en onbeschermd te worden geplaatst, echter niet
direct in de zon. Monteer de buitentemperatuursensor niet boven
ramen, deuren en luchtkokers.
Sluit de buitentemperatuursensor aan op de klem X2 (T(A)) en op
het massablok voor laagspanning X26 van het toestel.
Montage:
f Trek het deksel eraf.
f
f Bevestig het onderste gedeelte met de bijgeleverde schroef.
f
f Sluit de elektriciteitskabel aan.
f
f Zet het deksel erop. Het deksel moet hoorbaar vergrendelen.
f
Aanlegsensor AVF 6
De sensor is vereist als een mengklepcircuit wordt gebruikt.
Opmerking bij de montage:
f Maak de buis schoon.
f
f Breng warmtegeleidende pasta aan.
f
f Bevestig de sensor met de klemband.
f
32
| WPF | WPF cool
Weerstandswaarden sensor
Temperaturen in °C
PT 1000-sensor
Weerstand in Ω
- 30
- 20
-10
0
10
20
25
30
40
50
60
70
80
90
100
110
120
12.4 Beschermingstemperatuurregelaar voor
vloerverwarming STB-FB
Materiële schade
!
Om in geval van storingen eventuele schade door een
verhoogde voorlooptemperatuur in de vloerverwarming
te vermijden, adviseren we principieel het gebruik van
een beschermingstemperatuurregelaar voor begrenzing
van de systeemtemperatuur.
12.5 Afstandsbediening FE 7
Aansluitveld FE 7
Met de afstandsbediening FE 7 kan de nominale kamertempera-
tuur voor verwarmingscircuit 1 of verwarmingscircuit 2 alleen in
automatische werking met ± 5 °C worden gewijzigd. Bovendien
kan de werkwijze worden veranderd. Sluit de afstandsbediening
op de klemmen Afstandsbed.1 en Afstandsbed.3 op klemmenblok
X2 en op het massablok X26 voor laagspanning van het toestel
aan.
KTY-sensor
Weerstand in Ω
882
1250
922
1367
961
1495
1000
1630
1039
1772
1078
1922
1097
2000
1117
2080
1155
2245
1194
2417
1232
2597
1271
2785
1309
2980
1347
3182
1385
3392
1423
---
1461
---
