INSTALLATIE
Elektrische aansluiting

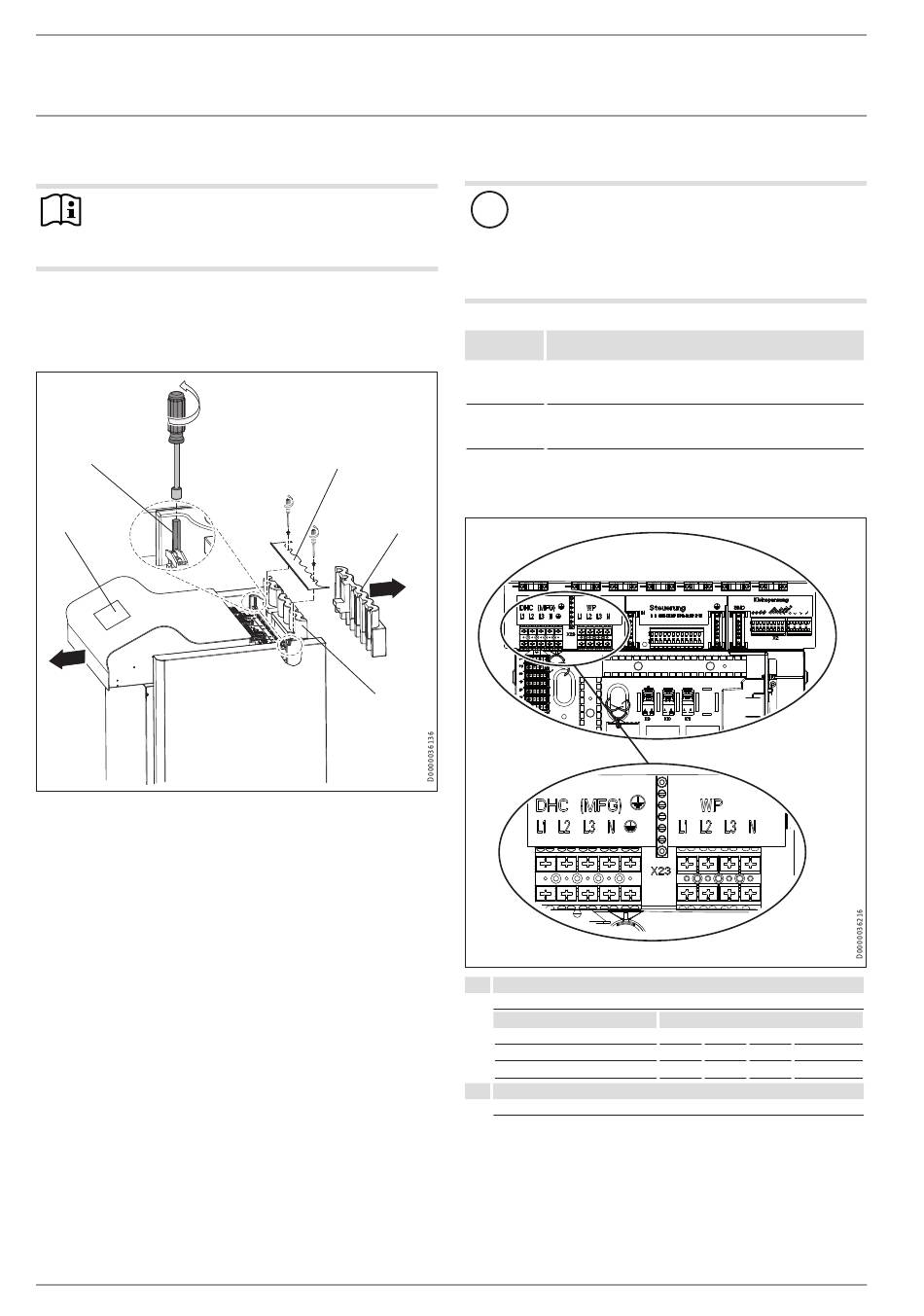

12.2 Elektrische aansluiting
Info
Voordat u de elektrische aansluiting maakt, moet u de
verwarmingsinstallatie vullen (zie hoofdstuk "Warmwa-
teraansluiting").
De aansluitklemmen bevinden zich op de schakelkast van het toe-
stel onder de bovenste afdekking.
Voor de aansluitingen dient u kabels te gebruiken die beantwoor-
den aan de voorschriften.
2
3
1 Afdekstrip
2 Zeskantbout (SW 7)
3 Deksel
4 Voorste warmte-isolatielichaam
5 Achterste warmte-isolatielichaam
f Verwijder de afdekstrip.
f
f Maak met een steeksleutel de zeskantbouten los en trek het
f
deksel naar voren.
f Verwijder het achterste warmte-isolatielichaam.
f
f Plaats de stroomkabels door de doorvoer van het voorste
f
warmte-isolatielichaam.
f Steek de elektrische kabels daarna door de
f
trekbelemmeringen.
f Controleer de goede werking van de trekontlastingen.
f
f Steek alle aansluit- en sensorkabels door de daarvoor voor-
f
ziene doorvoer in de achterwand.
30
| WPF | WPF cool
12.2.1 Compressor en elektrische nood-/bijverwarming
!
Toe-
stelfunctie
Mono-energe-
tisch bedrijf
Noodwerking Indien de warmtepomp bij een storing uitvalt, wordt het ver-
1
f Sluit de elektriciteitskabels aan, zoals op de volgende afbeel-
f
ding wordt getoond.
5
4
X3 Elektrische nood-/bijverwarming (DHC)
L1, L2, L3, N, PE
Aansluitvermogen
2,9 kW
5,8 kW
8,7 kW
X3 Compressor (WP)
L1, L2, L3, N, PE
f Leid alle elektriciteitskabels door de trekontlastingen. Con-
f
troleer de goede werking van de trekontlastingen.
Materiële schades
De compressor mag slechts in één draairichting draaien.
Als tijdens het opstarten van de compressor de fout GEEN
VERMOGEN op het display van de WPM3i verschijnt, dient
u de richting van het draaiveld te wijzigen door twee
fasen om te wisselen.
Werking van de elektrische nood-/bijverwarming
De elektrische nood-/bijverwarming waarborgt, wanneer het
bivalentiepunt te laag is, de verwarmingswerking en het be-
reiden van hogere warmwatertemperaturen.
warmingsvermogen overgenomen door de elektrische nood-/
bijverwarming.
Klemaansluiting
L1
L1
L1
www.stiebel-eltron.com
PE
L2
PE
L2
L3
PE
