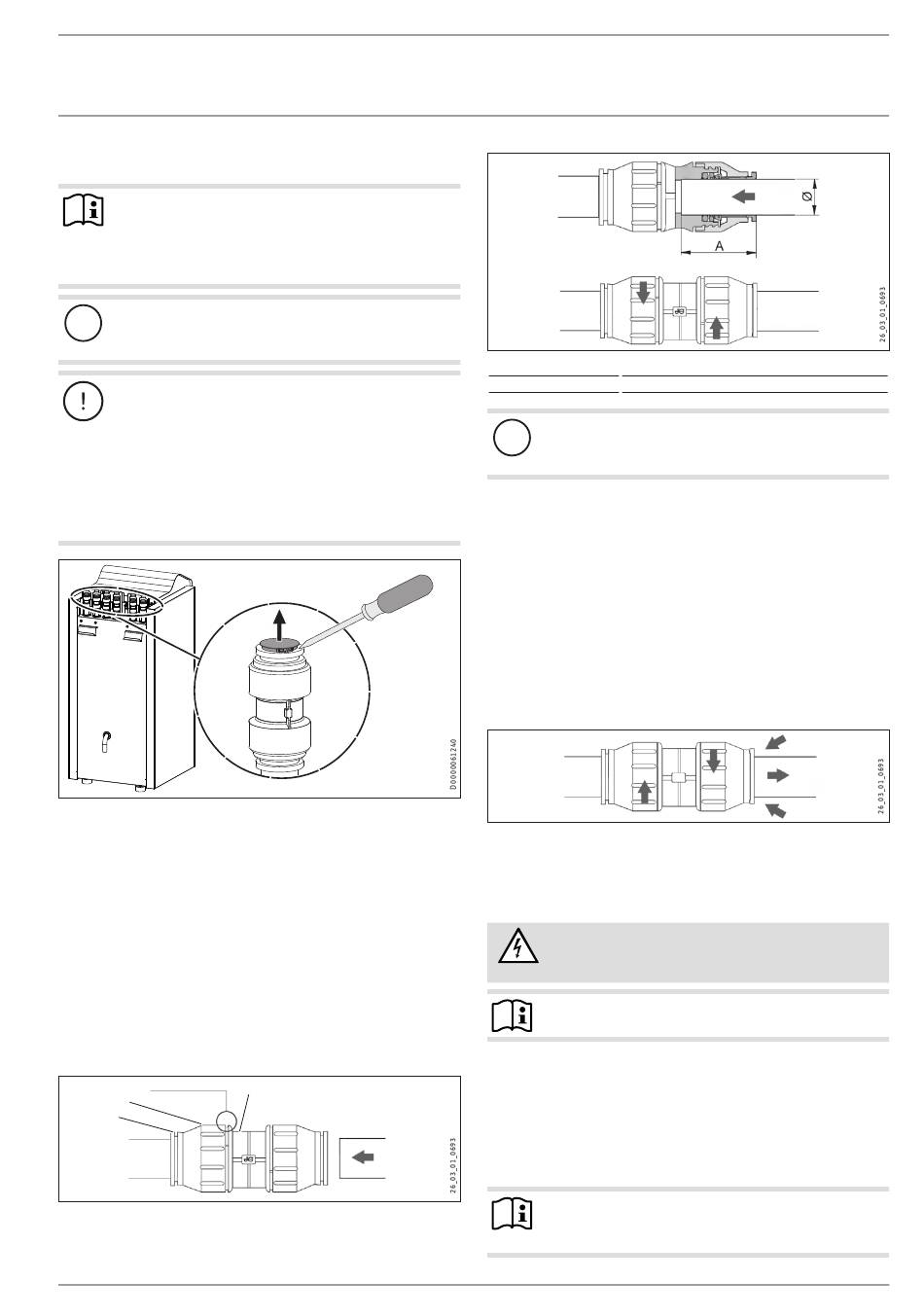

INSTALLATIE
Elektrische aansluiting
11.11 Koppelingen monteren
Info
De koppelingen mogen niet worden aangesloten op de
tapwaterleiding.
De koppelingen mogen alleen in het verwarmingscircuit
en in het brinecircuit worden gemonteerd.
Materiële schades
!
Haal de schroefdop van de koppeling handmatig aan.
Gebruik geen gereedschap.
Materiële schade
Om de degelijke bevestiging van de stekker te verzekeren,
moeten buizen met een oppervlaktehardheid > 225 HV
(bijv. roestvast staal) worden voorzien van een groef.
f Snij met een pijpsnijder een groef van circa 0,1 mm
f
diepte op een gedefinieerde afstand van het uiteinde
van de buis.
- Buisdiameter 22 mm: 17±0,5 mm
- Buisdiameter 28 mm: 27,5±0,5 mm
f Verwijder de grijze beschermdoppen van de stekkers.
f
Werkingsprincipe van koppelingen
De koppelingen zijn uitgerust met een klemelement met roest-
vrijstalen tanden en een O-ring voor de afdichting. Daarnaast
beschikken de koppelingen over de functie "Draaien en borgen".
Door de schroefdop simpelweg handmatig te draaien, wordt de
buis in de koppeling gefixeerd en wordt de O-ring voor het af-
dichten op de buis geperst.
De koppeling tot stand brengen
Voordat deze erin wordt gestoken moet de koppeling in de ont-
grendelde stand staan. In deze stand is er een smalle sleuf aan-
wezig tussen de wartel en het basisbehuizing.
3
2
1
1 Arret
2 Wartel
3 Sleuf tussen wartel en basisbehuizing
4 Basisbehuizing
www.stiebel-eltron.com
4
Buis-Ø
28 mm
Insteekdiepte A
44 mm
Materiële schades
!
De buisuiteinden moeten vrij zijn van bramen.
f Kort de buizen alleen in met een pijpsnijder.
f
f Steek de buis voorbij de O-ring in de koppeling tot de inge-
f
stelde insteekdiepte is bereikt.
f Draai de wartel tot aan de aanslag handvast op de basisbe-
f
huizing. Hierdoor wordt de koppeling beveiligd.
De koppeling losmaken
Als het koppelstuk moet worden losgemaakt, gaat u als volgt te
werk:
f Draai de wartel tegen de wijzers van de klok in tot er een
f
kleine gleuf met een breedte van ca. 2 mm ontstaat. Duw het
arret met de vingers terug en houd het vast.
f Trek de ingestoken leiding uit de koppeling.
f
12. Elektrische aansluiting
12.1 Algemeen
WAARSCHUWING elektrische schok
f Schakel het toestel voor aanvang van de werk-
f
zaamheden spanningsvrij in de schakelkast.
Info
De lekstroom van dit toestel kan > 3,5 mA zijn.
Aansluitwerkzaamheden mogen alleen uitgevoerd worden door
een erkende installateur overeenkomstig deze handleiding!
De goedkeuring van het bevoegde energiebedrijf moet beschik-
baar zijn om het toestel te kunnen aansluiten.
f Houd rekening met het hoofdstuk "Voorbereidingen/elektri-
f
sche installatie".
Info
Gebruik in combinatie met de warmtepompmanager
WPM de mengklep-servomotor HSM.
WPF | WPF cool |
