SCHEMA EN BESCHRIJVING VAN DE AANSLUITINGEN

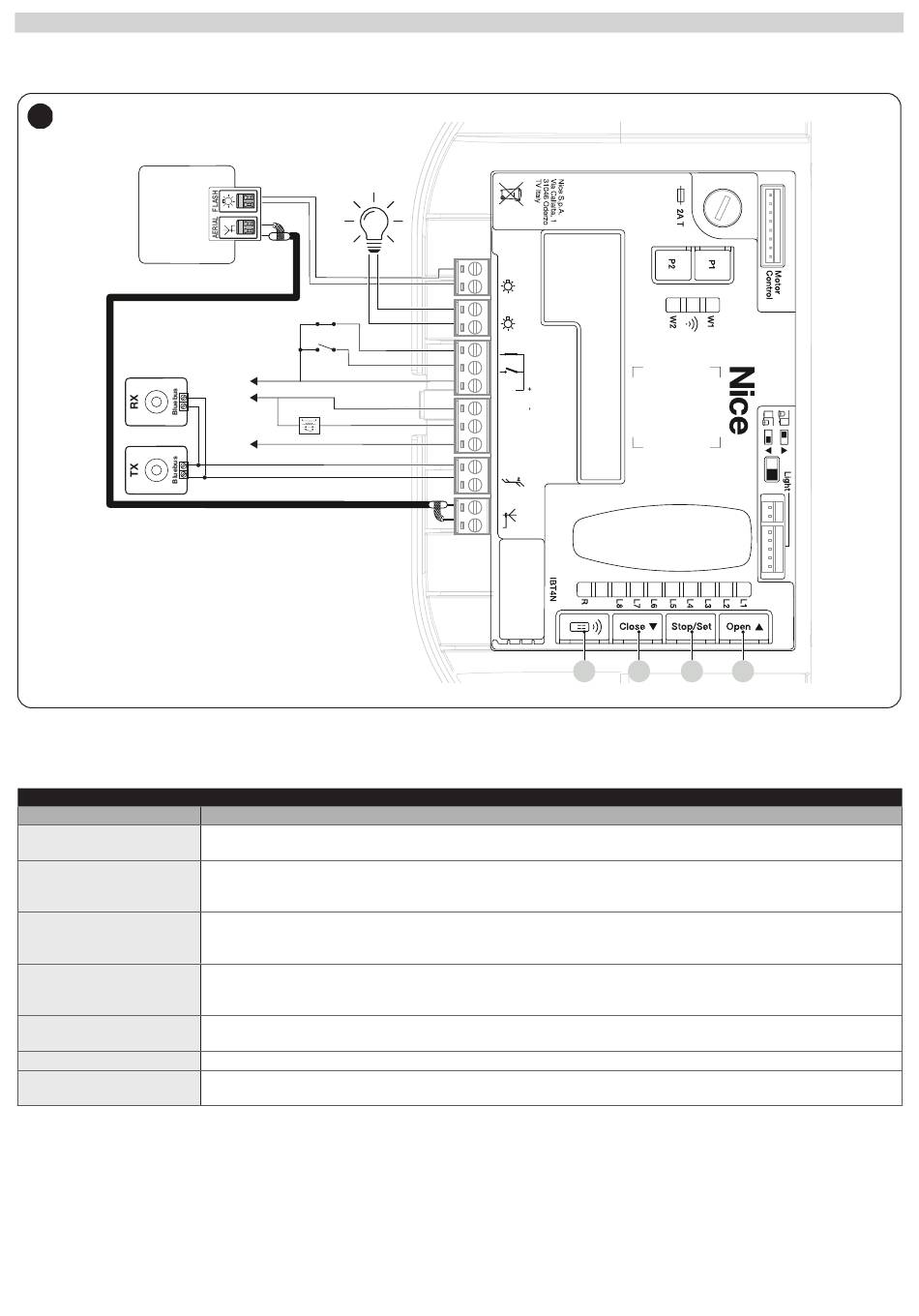

4 2 1 AANSLUITSCHEMA
29
4 2 2 BESCHRIJVING VAN DE AANSLUITINGEN
ELEKTRISCHE AANSLUITINGEN
Klemmen
FLASH
(out beperkt tot 10 W - 24 V)
OGI
(out beperkt tot 10 W - 24 V)
BLUEBUS
STOP
SbS
ANTENNA
NC
NO
SBS
24V
GND
STOP
12V
Beschrijving
Deze uitgang is standaard geprogrammeerd voor de bediening van een knipperlicht. De uitgang is programmeerbaar (zie hoofdstuk
"PROGRAMMERING BESTURINGSEENHEID"). De configuratiemodaliteiten voor de uitgang zijn opgesomd in "Tabel 37".
Deze uitgang is standaard geprogrammeerd voor de bediening van het lampje Hek open. De uitgang is programmeerbaar (zie
hoofdstuk "PROGRAMMERING BESTURINGSEENHEID"). De configuratiemodaliteiten voor de uitgang zijn opgesomd in "Tabel
38".
Op deze klem kunnen compatibele inrichtingen worden aangesloten. Ze worden allemaal parallel aangesloten met slechts twee
draden waarlangs zowel de elektrische voeding als de communicatiesignalen lopen.
Meer informatie over BlueBUS vindt u in paragraaf "Adressering van de aangesloten inrichtingen met BlueBUS-systeem".
Ingang voor inrichtingen die de beweging die bezig is blokkeren of eventueel stoppen. Door de juiste handelingen uit te voeren, kunt
u op de ingang contacten van het type "Normaal gesloten", "Normaal open" of inrichtingen met een constante weerstand of optische
inrichtingen aansluiten (zie paragraaf "Ingang STOP").
Ingang voor inrichtingen die de beweging in de modus Stap-voor-Stap aansturen; het is mogelijk contacten van het type "Normaal
open" aan te sluiten.
Ingang voor veiligheidsinrichtingen: hierop kunnen contacten van het type "Normaal Gesloten" worden aangesloten.
Ingang voor aansluiting van de antenne voor de radio-ontvanger; de antenne is ingebouwd in het knipperlicht, het is ook mogelijk om
een externe antenne te gebruiken.
Flash
OGI
SbS
24V
GND
Stop
12V OSE
Bluebus
Aerial
D
C
B
A
Tabel 5
