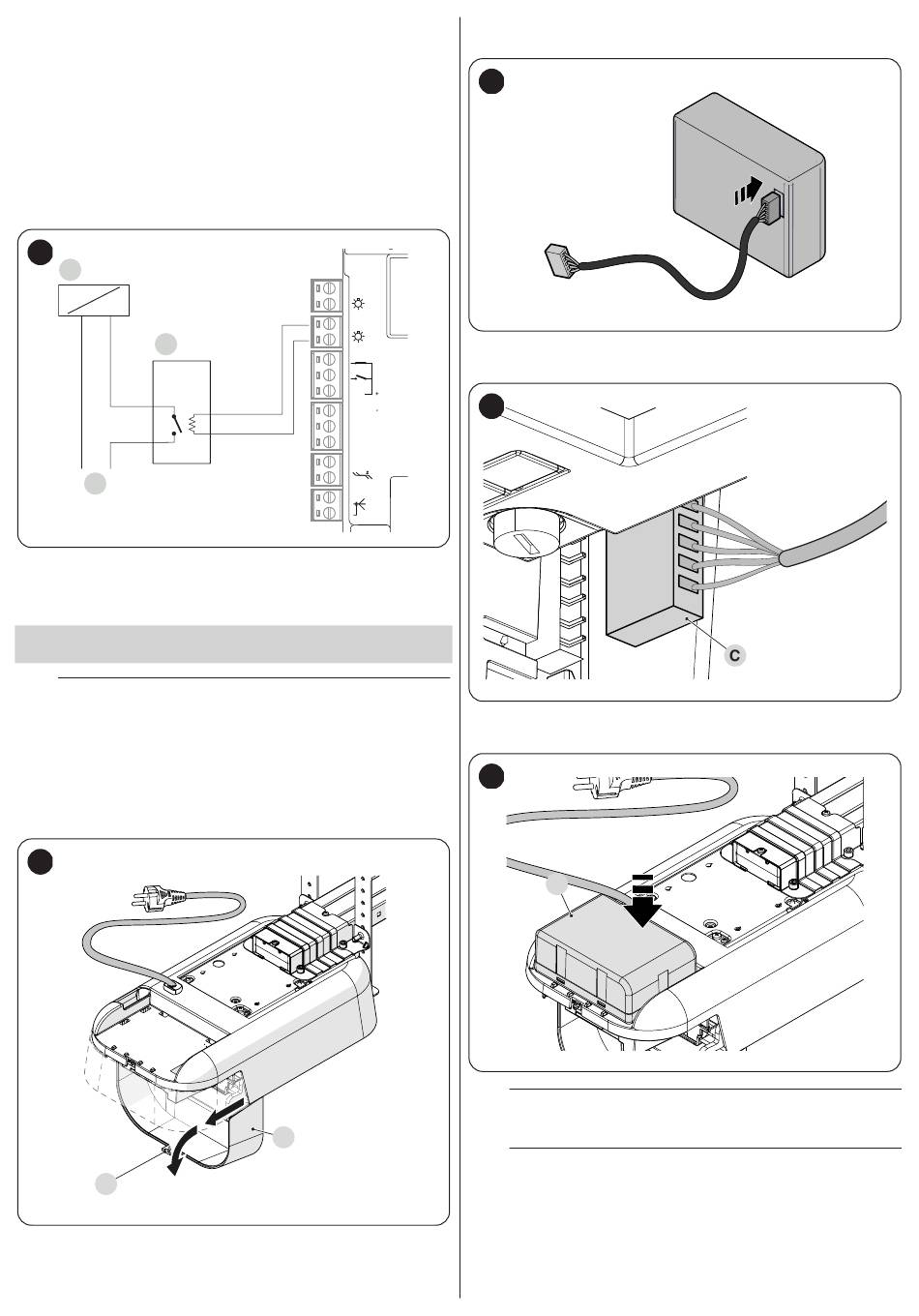

10 1 8 ELEKTRISCHE VERGRENDELING
Uitgang OGI is in de fabriek geactiveerd voor de functie OGI (lampje Hek open =
Open Gate Indicator), maar kan ook geprogrammeerd worden voor de besturing
van een elektrisch slot (zie paragraaf "Programmering tweede niveau (instel-
bare parameters)" op pag. 28).
Bij het starten van de openingsbeweging wordt de uitgang geactiveerd geduren-
de 2 seconden; bij de sluitbeweging wordt de uitgang niet geactiveerd, waar-
door het elektrische slot mechanisch opnieuw moet worden ingeschakeld.
De uitgang kan het elektrische slot niet rechtstreeks besturen, maar alleen een
belasting van 24V c - 10W.
De uitgang moet met een relais verbonden zijn, zoals weergegeven in de af-
beelding.
57
A
B
C
A Elektrische vergrendeling
B Relais 24V c bij ondersteuning
C Voeding elektrisch slot
10 2 AANSLUITING EN INSTALLATIE VAN DE
NOODVOEDING
f
De elektrische aansluiting van de batterij op de besturing-
seenheid mag pas worden uitgevoerd nadat alle installatie- en
programmeerfasen zijn voltooid, aangezien de batterij voor
noodvoeding zorgt.
De batterij wordt als volgt geïnstalleerd en aangesloten:
1
draai de schroef (A) los
2
trek de kap (B) een beetje naar buiten en draai hem omlaag ("Afbeel-
ding 58")
58
A
42 – NEDERLANDS
Flash
OGI
SbS
24V
GND
Stop
12V OSE
Bluebus
Aerial
B
3
sluit de speciale kabel aan op de connector van de bufferbatterij (PS124)
("Afbeelding 59")
59
4
steek de bijbehorende connector (C) op de uitgaande connector van het
motorgedeelte ("Afbeelding 60")
60
5
Plaats de bufferbatterij (D) in de speciale ruimte aan de binnenkant van
de motorbehuizing ("Afbeelding 61").
61
D
a
Let op! Installatie van de bufferbatterij is raadzaam en nuttig
indien u de stand-bymodus wenst te activeren.
a
Let op! Als de bufferbatterij wordt gebruikt, mag de stand-by-
functie "Alle" niet worden gebruikt.
