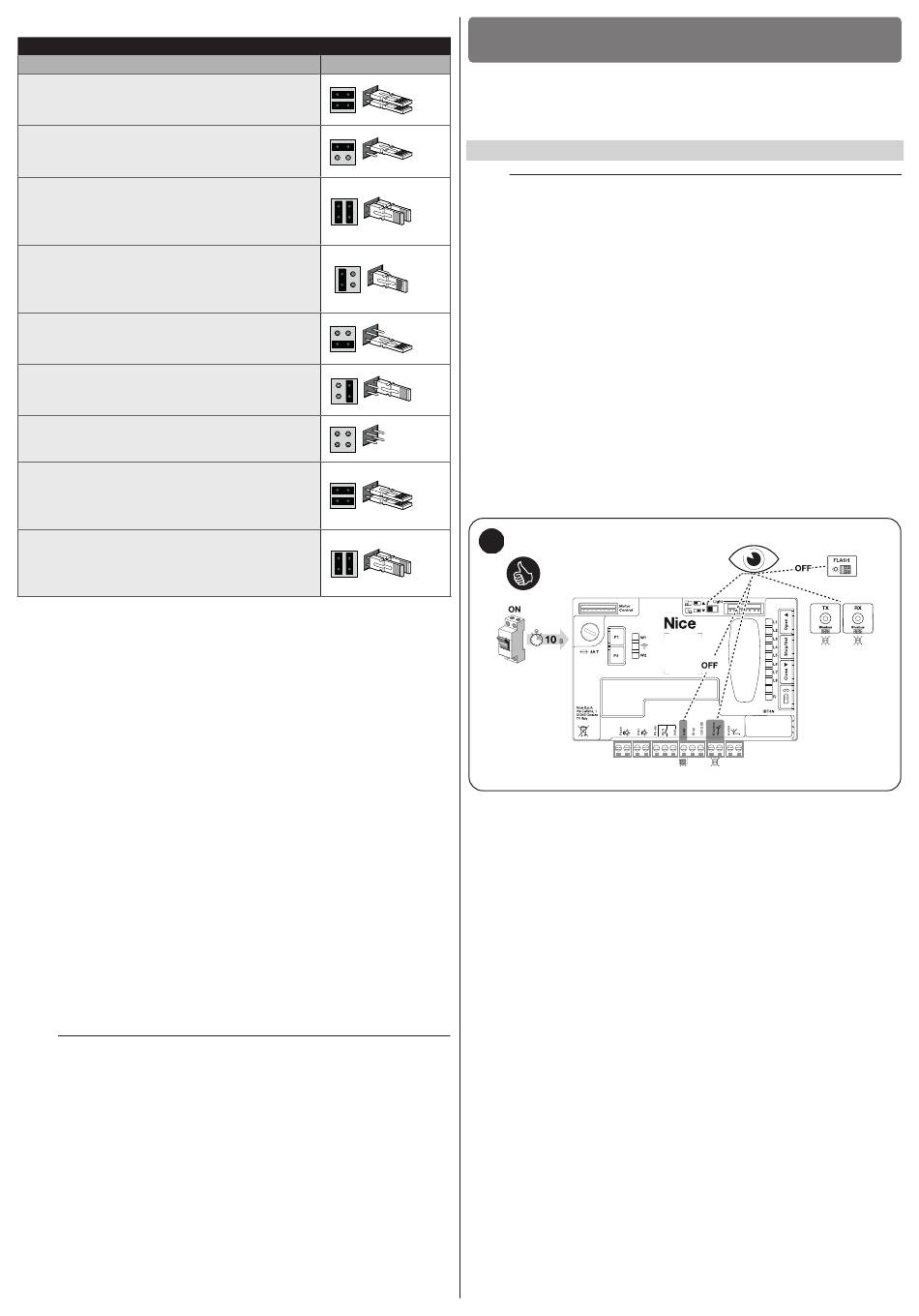

ADRESSEN VAN DE FOTOCELLEN
Fotocel
FOTO
Fotocel binnenzijde h = 50 cm die bij het sluiten in
werking treedt (stopt en keert de beweging om)
FOTO II
Fotocel binnenzijde h = 100 cm die bij het sluiten in
werking treedt (stopt en keert de beweging om)
FOTO 1
Fotocel buitenzijde h = 50 cm die bij het sluiten en
openen in werking treedt (stopt en hervat bij het
openen bij vrijgave van de fotocel)
FOTO 1 II
Fotocel buitenzijde h = 100 cm die bij het sluiten
en openen in werking treedt (stopt en hervat bij het
openen bij vrijgave van de fotocel)
FOTO 2
Fotocel binnenzijde die bij het openen in werking
treedt
FOTO 2 II
Fotocel binnenzijde die bij het openen in werking
treedt
FOTO 3
Fotocel met activering bij opening en sluiting
FA1
Fotocel voor openingscommando
(de draadbrug A aan de achterkant van de TX- en
RX-platen doorsnijden)
FA2
Fotocel voor openingscommando
(de draadbrug A aan de achterkant van de TX- en
RX-platen doorsnijden)
4 3 1 FOTOSENSOR FT210B
De fotosensor FT210B verenigt in één enkele inrichting een systeem voor kracht-
begrenzing (type C volgens de norm EN12453) en een detectie-inrichting voor
obstakels op de optische as tussen de zender TX en de ontvanger RX (type
D volgens de norm EN12453). In de fotosensor FT210B worden de signalen
van de status van de contactlijst via de straal van de fotocel verzonden waarbij
de 2 systemen in één enkele inrichting geïntegreerd worden. Het zenderdeel
op de bewegende vleugel wordt door batterijen van stroom voorzien waardoor
lelijke verbindingssystemen worden vermeden; speciale circuits reduceren het
stroomverbruik van de batterij zodat er een levensduur van tot 15 jaar gegaran-
deerd kan worden (zie de details van deze schatting in de aanwijzingen voor dit
product).
Eén enkele inrichting FT210B in combinatie met een contactlijst (voorbeeld
TCB65) maakt het mogelijk het veiligheidsniveau van de "primaire contactlijst"
te bereiken dat vereist wordt door de norm EN12453 voor elk "type gebruik" en
"type activering".
De fotosensor FT210B gecombineerd met "resistieve" (8,2 kΩ) contactlijsten, is
beveiligd tegen een enkele fout (categorie 3 van EN 13849-1). Hij beschikt over
een speciaal circuit ter voorkoming van botsingen, dat interferentie met andere
detectoren vermijdt (ook als deze niet gesynchroniseerd zijn) en maakt het toe-
voegen van andere fotocellen mogelijk: bijvoorbeeld, bij het passeren van zware
voertuigen waar normaal gesproken een tweede fotocel op een hoogte van 1 m
van de grond wordt geplaatst.
l
Voor verdere informatie omtrent de manier van aansluiten
en adresseren gelieve de handleiding met aanwijzingen voor
FT210B te raadplegen
Tabel 6
5
Positie van de bruggen
5
Alvorens met de fase van de eindcontroles en de start van de automatisering
te beginnen, is het raadzaam om de vleugel halverwege de loopweg te zetten
zodat hij onbelemmerd zowel open als dicht kan gaan.
5 1
a
Wanneer het product voor het eerst wordt gebruikt, raden we aan enkele een-
voudige controles uit te voeren:
1
2
3
4
5
31
Als dit alles niet gebeurt, dient u onmiddellijk de voeding naar de besturingseen-
heid af te sluiten en de elektrische aansluitingen nauwkeuriger te controleren.
Meer nuttige informatie over het opsporen en analyseren van storingen vindt u in
paragraaf "Problemen oplossen" (pag. 33).
EINDCONTROLES EN START
EINDCONTROLES EN START
AANSLUITING OP DE VOEDING
De voedingsaansluiting moet worden gemaakt door ervaren,
deskundig personeel dat in het bezit is van de vereiste ken-
merken, met volledige inachtneming van wetten, voorschrif-
ten en reglementen
controleer of de BlueBUS-led 4 keer ROOD knippert om aan te geven
dat het product voor het eerst wordt gebruikt en er geen configuratie is
uitgevoerd.
controleer of ook de leds op de fotocellen (zowel op TX als op RX) knip-
peren; het is niet van belang hoe ze knipperen, dat hangt van andere
factoren af.
controleer of het knipperlicht dat op de uitgang FLASH is aangesloten,
uit is.
controleer of het gebruikerslicht uit is. De eventuele aanwezigheid van
4 rode knippersignalen op het deksel moet als normaal worden be-
schouwd.
controleer de correcte positionering van de schakelaar: de cursor moet
(standaard) links gepositioneerd zijn.
+
-
4x
NEDERLANDS – 15
