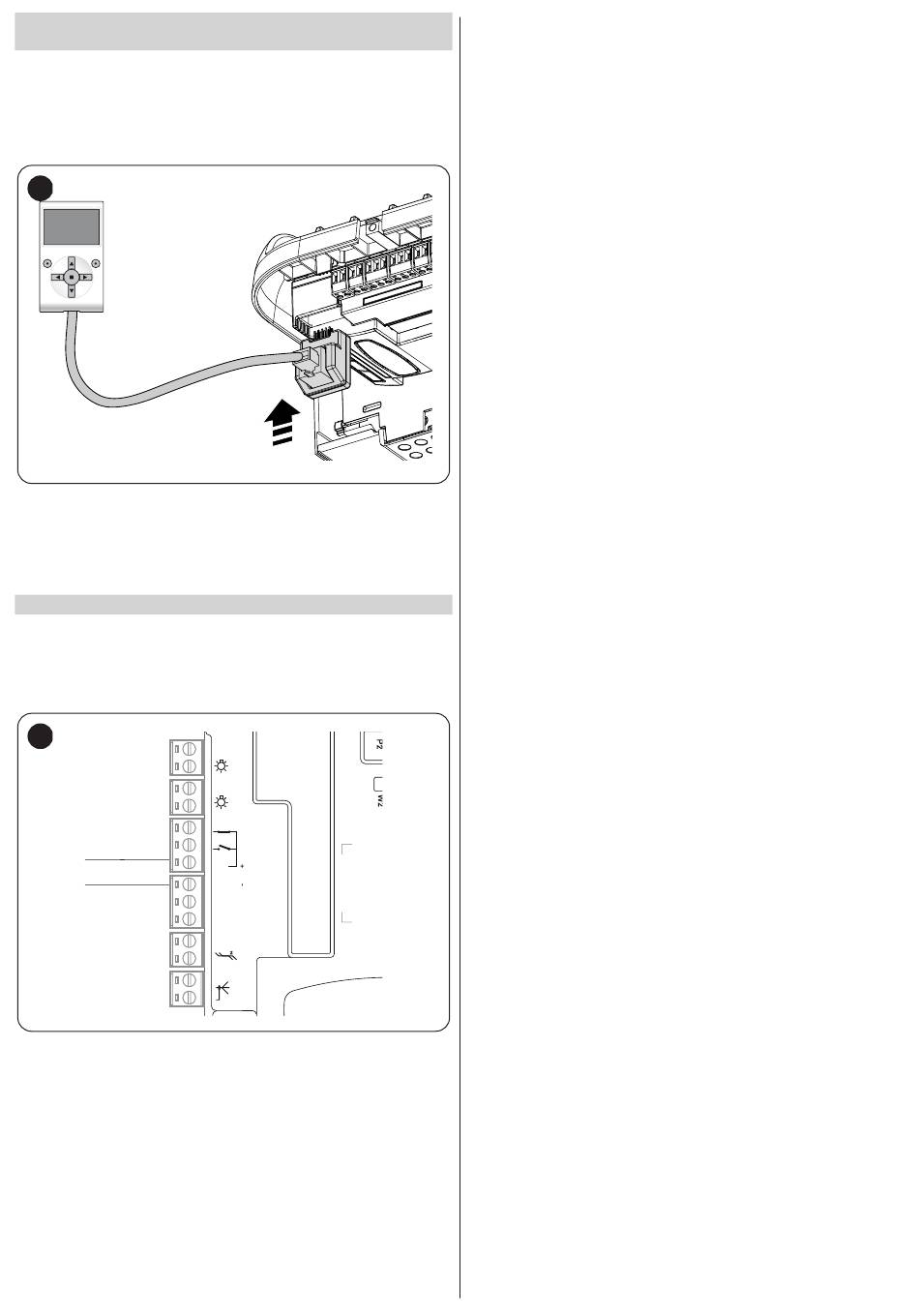

10 3 AANSLUITING VAN DE OVIEW-
PROGRAMMEEREENHEID
Op de besturingseenheid is een BusT4-connector aanwezig, waarop de
"Oview"-programmeereenheid kan worden aangesloten door middel van de
IBT4N-interface; met deze eenheid kunnen installatie, onderhoud en diagnostiek
van de volledige automatisering in zijn geheel snel beheerd worden.
Om toegang te krijgen tot de connector, moet u te werk gaan zoals weergegeven
op de afbeelding en de connector op het daarvoor bestemde punt aansluiten.
62
De Oview kan op meerdere besturingseenheden tegelijk worden aangesloten
(max. 16 zonder bijzondere voorzorgsmaatregelen) en kan ook tijdens de nor-
male werking van de automatisering op de eenheid aangesloten blijven. In dat
geval kan de Oview worden gebruikt om de instructies rechtstreeks naar de
besturingseenheid te sturen via het specifieke "gebruikers"-menu.
10 4 AANSLUITING VAN ANDERE INRICHTINGEN
Indien het vereist is om externe inrichtingen te voorzien van stroom, bijvoorbeeld
een lezer voor transponderkaarten of de verlichting van de sleutelschakelaar, kan
de voeding verkregen worden zoals aangegeven in de afbeelding.
De voedingsspanning is 24V c -30% ÷ +50% met een maximale beschikbare
stroom van 100mA.
63
24 V (+)
GND
Flash
OGI
SbS
24V
GND
Stop
12V OSE
Bluebus
Aerial
