INSTALLATIE VAN DE REDUCTIEMOTOR
a
Een onjuiste installatie kan ernstig letsel veroorzaken bij de-
gene die de werkzaamheden uitvoert en bij personen die ge-
bruikmaken van de installatie.
Voordat u begint met de montage van de automatisering,
dient u de voorafgaande controles uit te voeren die worden
beschreven in paragraaf "Controles voorafgaand aan de in-
stallatie" (pag 5) en "Gebruikslimieten van het product" (pag
6)
a
De installatie van de automatisering mag UITSLUITEND wor-
den uitgevoerd MET GESLOTEN POORT
a
LET OP! Bij deze versie zijn de mechanische aanslagen op de
rail niet aanwezig
8 – NEDERLANDS
C 3158 mm
B 0 ÷ 400 mm
D 395 mm

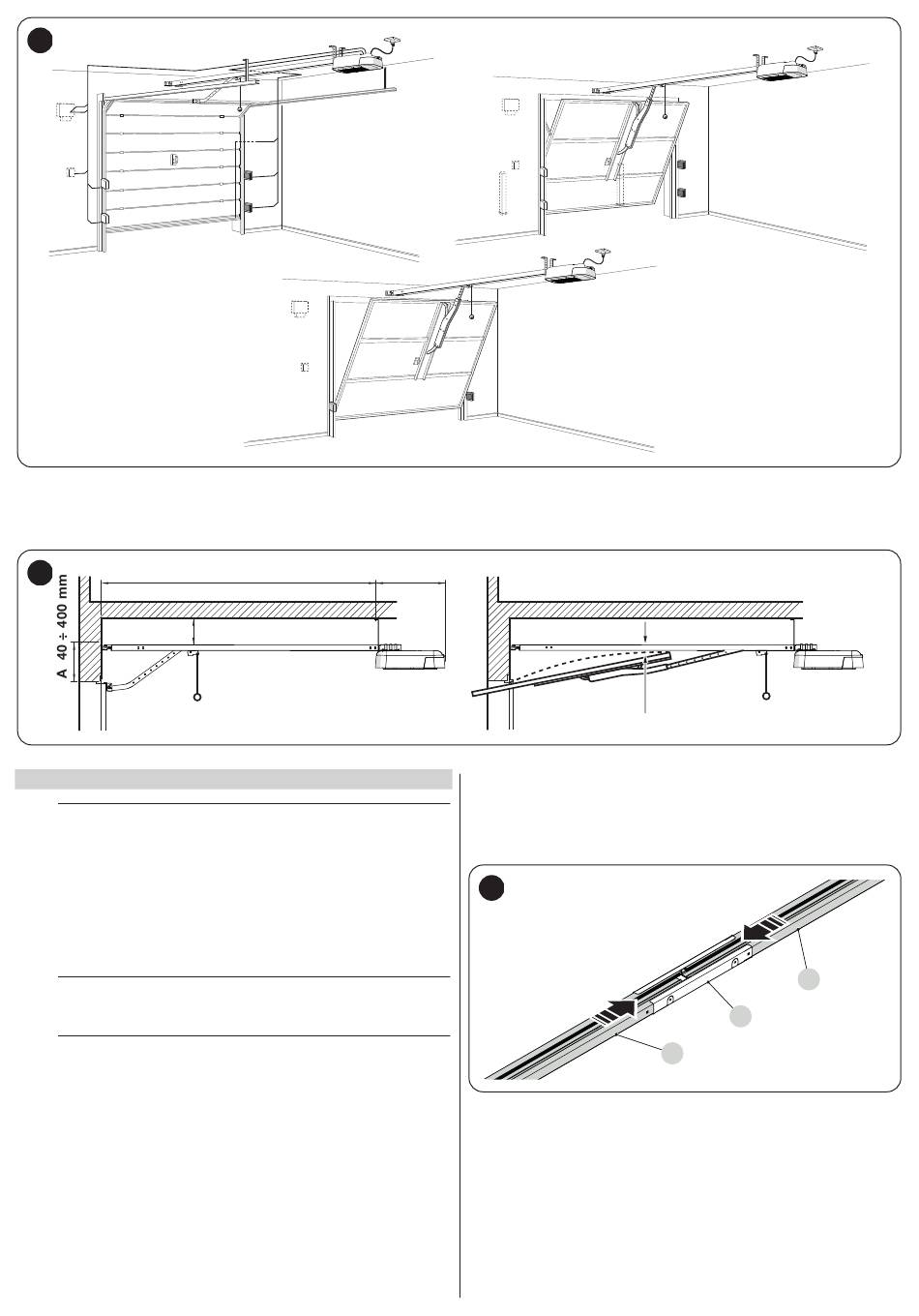

Om SPIDER te installeren:
1
als u over een hele rail beschikt, ga dan direct door naar de handelingen
in afbeelding 12
2
monteer de rail, waarbij u de twee uiteinden (A) binnenin de verbinding
(B) schuift tot ze elkaar raken ("Afbeelding 8")
8
E 65 ÷ 300 mm
A
B
A
