10 1 7 FOTOCELLEN MET RELAIS ZONDER FUNCTIE FOTOTEST
De besturingseenheid omvat de specifieke FOTO-ingang waarop het NC-contact van de fotocellen met relais kan worden aangesloten. In tegenstelling tot de confi-
guratie met "FOTOTEST" wordt de manoeuvre na een commando uitgevoerd zonder de geldigheid van het signaal afkomstig van de fotocellen te controleren; toch
blijft de reactiviteit bij verandering van de status van de externe fotocellen onveranderd.
a
Let op! Om de FOTOTEST-functionaliteit te kunnen verwijderen, moet de programmering van de OGI-uitgang worden gewijzigd (zie
hoofdstuk "Programmering tweede niveau (instelbare parameters)" op pag 28)

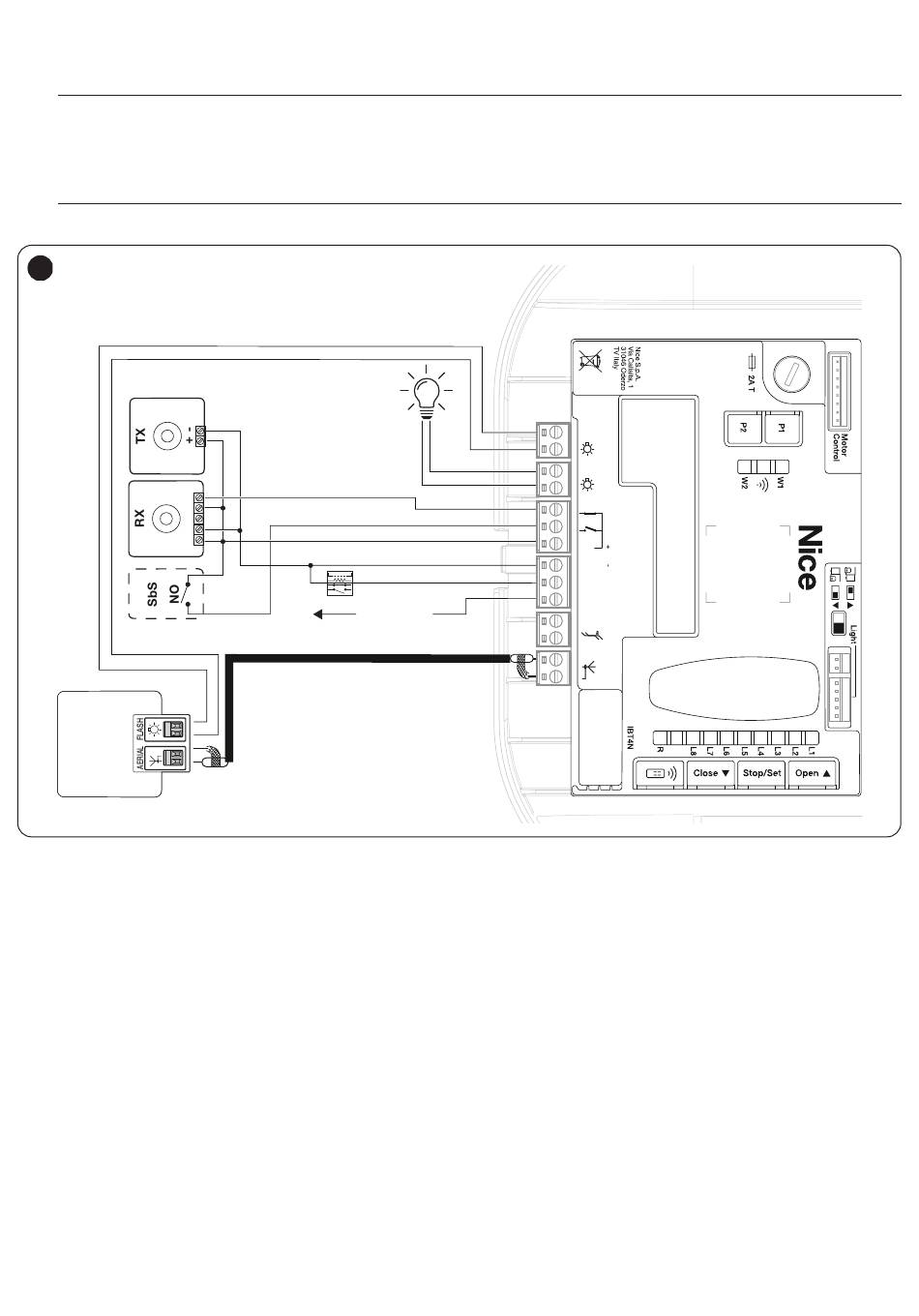

Sluit de fotocellen aan zoals weergegeven in "Afbeelding 56".
Schema van de aansluitingen met fotocellen met relais zonder FOTOTEST
l
Alle afbeeldingen van de accessoires zijn toegevoegd ter illustratie.
56
NC
C
NO
+
-
OSE
8k2
NC
NO
+ 12V - OSE
Flash
OGI
SbS
24V
GND
Stop
12V OSE
Bluebus
Aerial
NEDERLANDS – 41
