1. Schakel de aftakas uit, zet de rijhendels in de
vergrendelde neutraalstand en stel de parkeerrem in
werking.
2. Zet de motor af, verwijder het contactsleuteltje en
wacht totdat alle bewegende onderdelen tot stilstand
zijn gekomen alvorens de bestuurderspositie te
verlaten.
Belangrijk: Gebruik ter vervanging geen filter
voor motorolie omdat dit ernstige schade aan
het hydraulische systeem kan veroorzaken.
3. Plaats een opvangbak onder het filter. Verwijder het
oude filter en veeg de pakking van het filtertussenstuk
schoon (Figuur 56).
1. Hydraulische filter
4. Smeer een dun laagje hydraulische vloeistof op de
rubberen pakking van het nieuwe filter (Figuur 57).
5. Monteer het nieuwe hydraulische filter op het
filtertussenstuk. Niet te vast aandraaien.
6. Vul de hydraulische tank met hydraulische vloeistof
totdat de vloeistof over het filter stroomt. Draai
vervolgens het oliefilter rechtsom totdat de rubberen
pakking contact maakt met het filtertussenstuk.
Draai het filter daarna met de hand nog een extra
1/2 slag vast (Figuur 57).
7. Neem gemorste vloeistof op.
8. Vul vloeistof bij tot aan de Koud-markering op de
keerplaat in de hydraulische tank.
9. Start de motor en laat deze ongeveer 2 minuten
lopen om lucht uit het systeem te verwijderen. Zet
de motor af en controleer op olielekkages. Als een
of beide wielen niet willen draaien, zie Hydraulische
systeem ontluchten.
10. Controleer nogmaals het peil als de vloeistof warm
is. De vloeistof moet tussen koud en heet staan.
11. Indien nodig moet u de hydraulische tank bijvullen
met vloeistof. Niet te vol vullen.

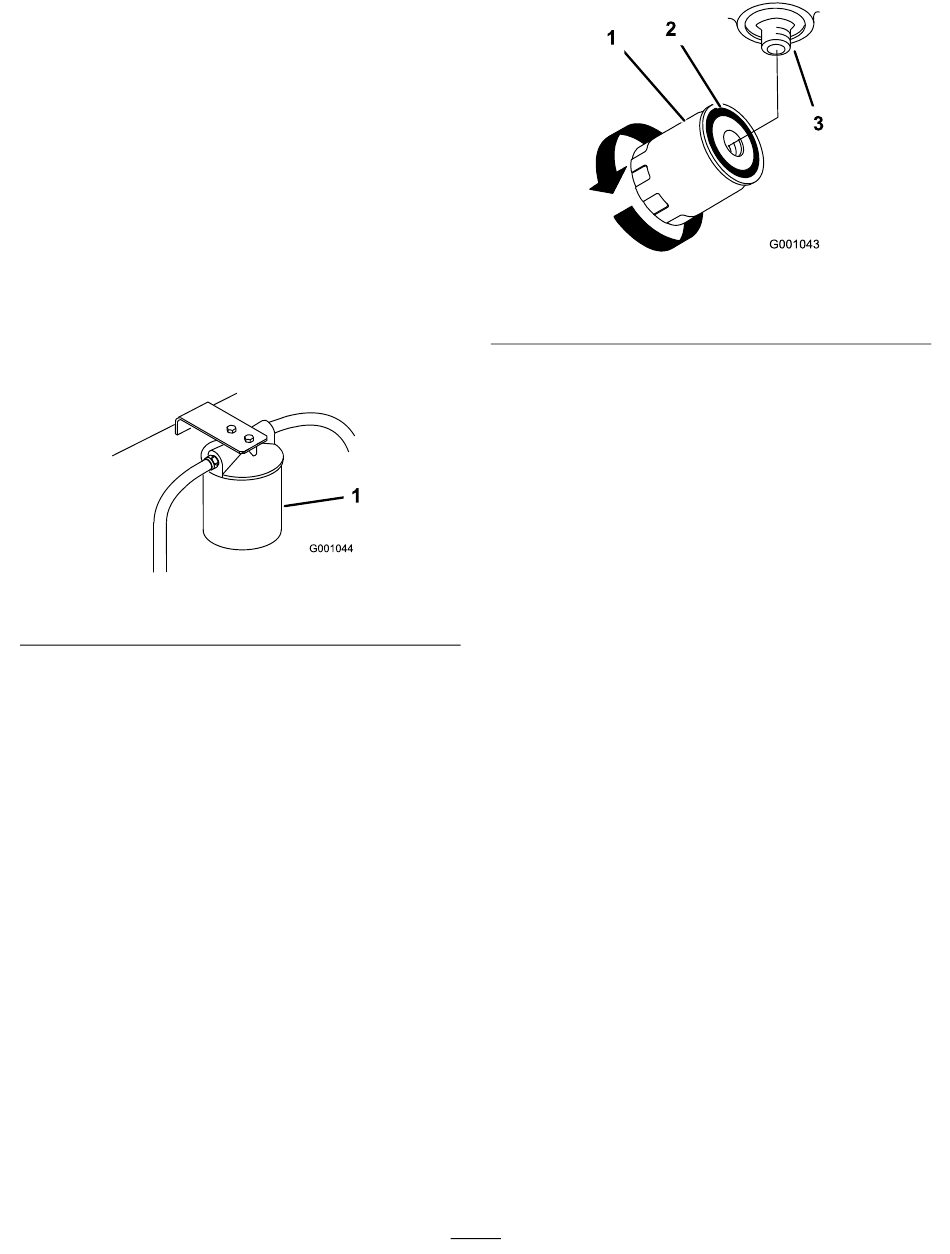

Figuur 56
1. Hydraulische filter
2. Pakking
Hydraulische systeem ontluchten
Het tractiesysteem ontlucht zichzelf, maar het kan
noodzakelijk zijn het systeem te ontluchten als de
vloeistof wordt ververst of nadat er werkzaamheden zijn
verricht aan het systeem.
1. Krik de achterkant van de machine omhoog totdat
de wielen vrij van de grond komen en plaats de
machine op kriksteunen.
2. Start de motor en laat deze op een laag stationair
toerental lopen. Beweeg de hendel en schakel de
tractie aan een kant in en draai het wiel met de hand
rond.
3. Als het wiel uit zichzelf begint te draaien, moet u dit
ingeschakeld houden totdat het wiel soepel draait.
(minimaal 2 minuten)
4. Controleer het peil van de hydraulische vloeistof en
giet indien nodig vloeistof bij om het correcte peil
te handhaven.
5. Herhaal dit bij het andere wiel.
Hydraulische slangen controleren
Onderhoudsinterval: Om de 100 bedrijfsuren
Controleer de hydraulische slangen op lekken, losse
bevestigingen, losse bevestigingssteunen, slijtage, weer-
en chemische achteruitgang. Voer alle noodzakelijke
reparaties uit voordat u de machine weer in gebruik
neemt.
Opmerking: Houd de omgeving van het hydraulische
systeem vrij van aangekoekt gras en rommel.
