veroorzaken. De kwaliteit van het expansievat verzekert handhaving van de waarde die is ingesteld voor de luchtdruk, voer de controle
alleen uit bij de afstelling of als u zeker bent dat er sprake is van een defect.
De eventuele controle en/of het herstel van de luchtdruk moet worden uitgevoerd terwijl er geen druk in de persinstallatie is: koppel de
pomp af van de voeding en open het gebruikspunt dat zich het dichtst bij de pomp bevindt, en houd het open tot er geen water meer naar
buiten komt.
De speciale structuur van het expansievat verzekert de kwaliteit en de duurzaamheid ervan, vooral van het membraan dat gewoonlijk het
meest slijtagevoelige onderdeel is van dit type componenten. In geval van breuk moet echter het hele expansievat worden vervangen. Dit
mag uitsluitend worden gedaan door bevoegd personeel.
3.3 Geïntegreerde elektropomp
Het systeem omvat een elektrische centrifugaalpomp met meerdere rotoren die wordt aangedreven door een watergekoelde driefasige elektromotor. De
koeling van de motor door water in plaats van lucht zorgt voor minder lawaai van het systeem en maakt het mogelijk hem ook in niet-geventileerde ruimten

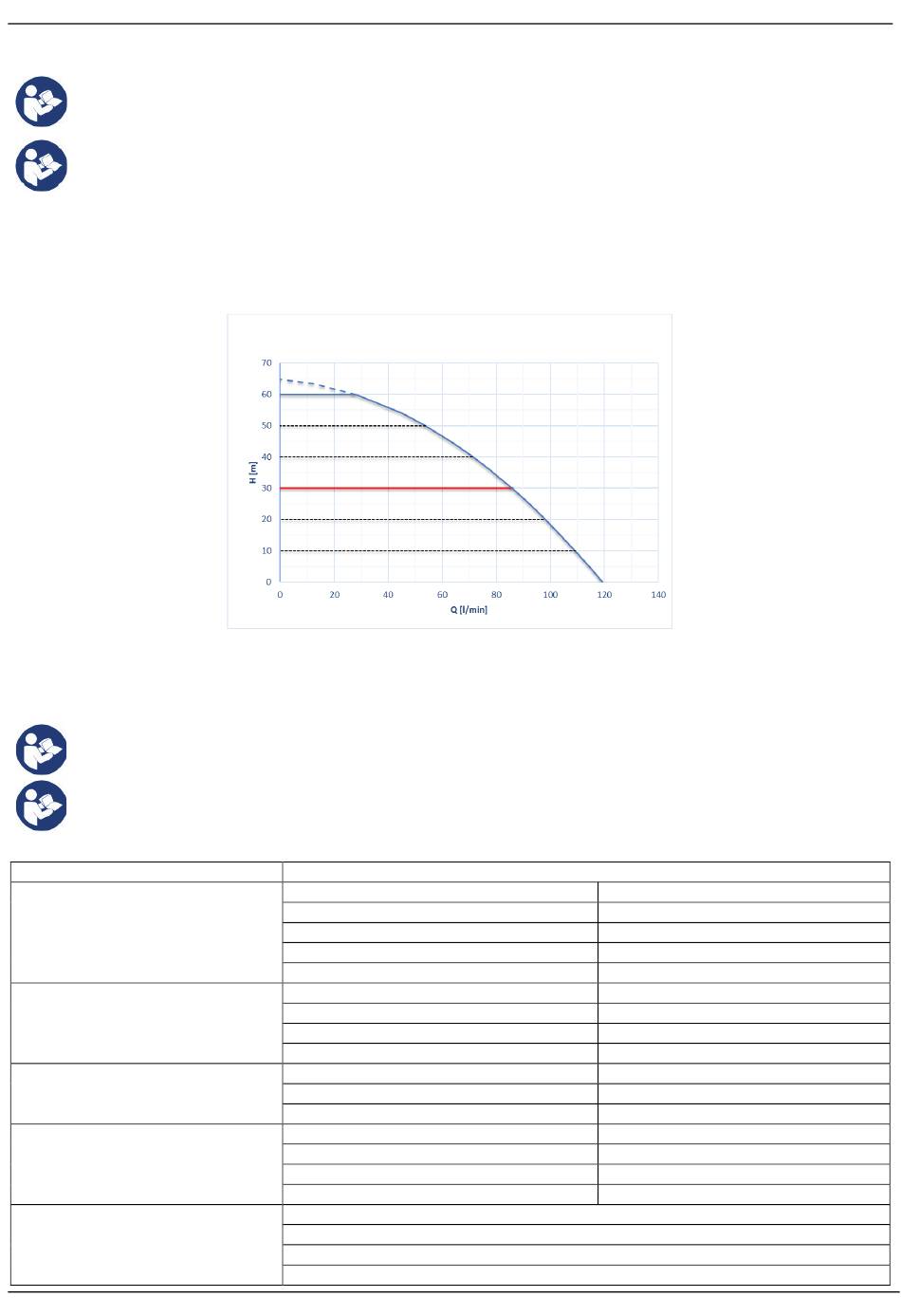

te plaatsen. De grafiek van Afb.6 toont de curves van de hydraulische prestaties. Door automatisch de draaisnelheid van de elektropomp te moduleren
maakt de inverter het de pomp mogelijk om zijn werkpunt zoals nodig is te verplaatsen naar een willekeurig deel van het gebied onder de eigen curve, om
de ingestelde constante druk (SP) te handhaven. De rode curve geeft het gedrag van de e.sybox aan met het setpoint ingesteld op 3,0 bar.
Hieruit volgt dat het systeem, als SP = 3,0 bar, in staat is een constante druk te verzekeren op de gebruikspunten die debieten vragen van
respectievelijk 0 tot 85 liter/minuut. Voor hogere debieten werkt het systeem volgens de karakteristieke curve van de elektropomp op maximale
draaisnelheid. Voor debieten onder bovengenoemde grenzen verzekert het systeem de constante druk, maar reduceert het het opgenomen vermogen
en dus het energieverbruik.
De hierboven vermelde prestaties gelden bij een omgevings- en watertemperatuur van ongeveer 20 °C, gedurende de eerste 10 minuten
waarin de motor werkt, en met het waterniveau bij de aanzuiging op een diepte van niet meer dan 1 meter.
Naarmate de aanzuigdiepte toeneemt, nemen de prestaties van de elektropomp af.
3.4 Technische kenmerken
Argument
ELEKTRISCHE
VOEDING
KENMERKEN VAN DE CONSTRUCTIE
HYDRAULISCHE PRESTATIES
BETRIEBSBEDINGUNGEN
BEDRIJFSOMSTANDIGHEDEN
FUNCTIES EN
BEVEILIGINGEN
NEDERLANDS
Spanning
Frequentie
Max. stroom
Max. vermogen
Lekstroom naar aarde
Afmetingen ruimtebeslag
Leeg gewicht (exclusief de verpakking)
Beschermingsklasse
Isolatieklasse van de motor
Max. opvoerhoogte
Max. debiet
Vooraanzuiging
Max. bedrijfsdruk
Max. vloeistoftemperatuur
Max. omgevingstemperatuur
Omgevingstemperatuur magazijn
Constante druk
Draadloze communicatie
Beveiliging tegen droog lopen
Beveiliging tegen bevriezing
144
Afb. 6
Parameter
1 x 220/240 ~ VAC
50/60 Hz
1550 W
<2,5 [ma]
565x265x352 mm zonder steunpootjes
24,8 kg
120 l/min
<5min op 8m
-10÷60 °C
10 A
IP x4
F
65 m
8 bar
40 °C
50 °C
