4.2.2 Oriëntatie van het interfacepaneel

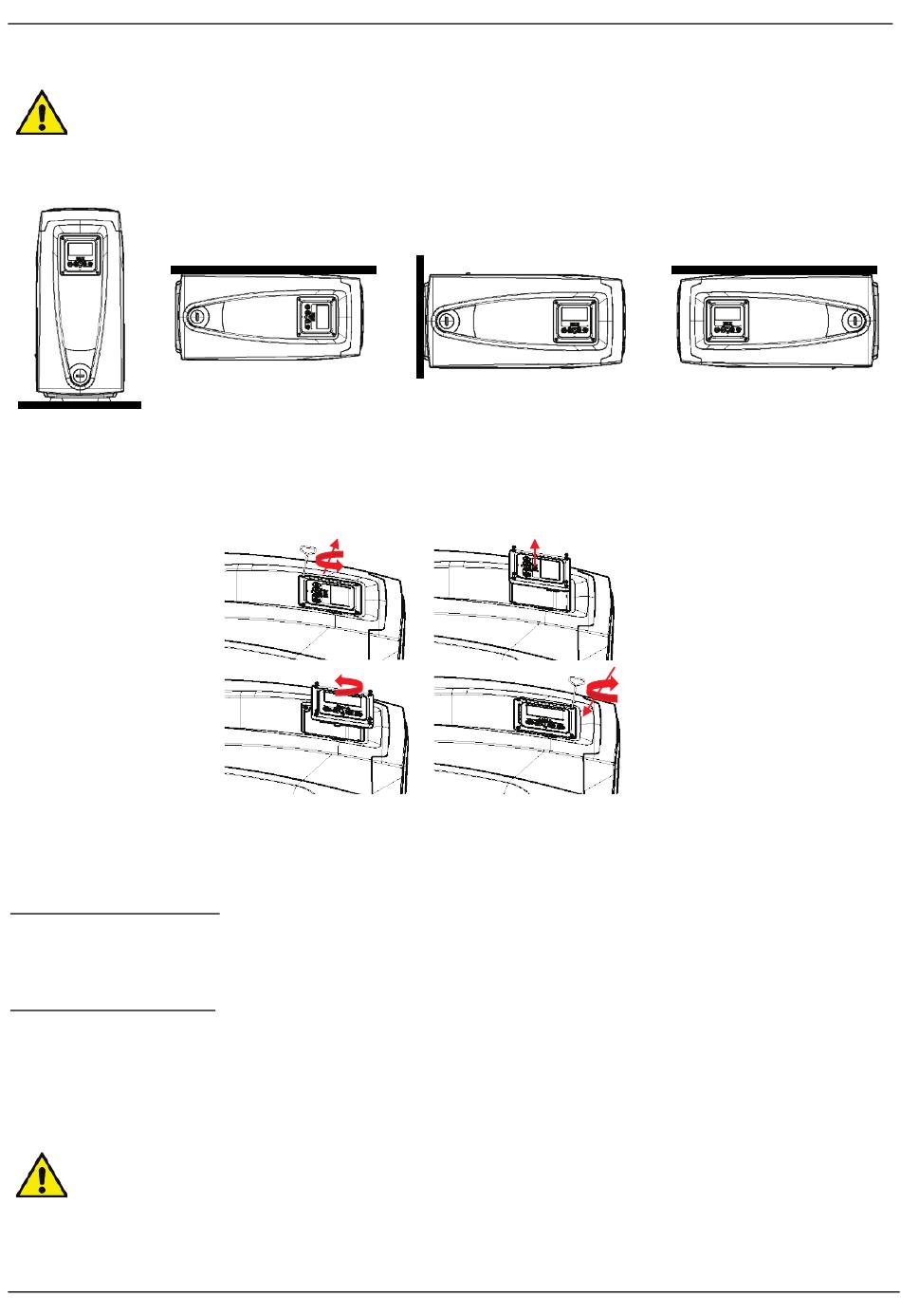

Het interfacepaneel is zo ontworpen dat het in de richting kan worden gedraaid die het gemakkelijkst te lezen is voor de gebruiker: dankzij de vierkante
vorm is een rotatie mogelijk in stappen van 90° (afb.10).
– Maak de 4 schroeven op de hoeken van het paneel los met de speciale zeskantsleutel die bij het meegeleverde gereedschap is geleverd.
– Verwijder de schroeven niet, geadviseerd wordt hen uit het schroefdraad te halen in de omkasting van het product.
– Zorg dat de schroeven niet in het systeem vallen.
– Open het paneel, maar zorg ervoor dat de signaalkabel niet gespannen wordt.
– Plaats het paneel weer terug in de gewenste richting en voorkom dat de kabel bekneld raakt.
– Draai de 4 schroeven vast met de hiervoor bestemde sleutel.
4.2.3 Vulwerkzaamheden Installatie boven en onder waterniveau
Voor wat betreft de positie ten opzichte van het water dat gepompt moet worden, kan de installatie van het systeem "boven waterniveau" of "onder
waterniveau" worden genoemd. In het bijzonder wordt een installatie "boven waterniveau" genoemd wanneer de pomp op een niveau boven dat
van het te pompen water wordt geplaatst (bv. pomp aan het oppervlak en water in de put); omgekeerd wordt een installatie "onder waterniveau"
genoemd wanneer de pomp op een niveau onder dat van het te pompen water wordt geplaatst (bv. hangende tank en pomp eronder).
Installatie "boven waterniveau": verwijder met behulp van het meegeleverde gereedschap (afb.3_punt 5) of een schroevendraaier de vuldop die,
voor de horizontale configuratie, de dop op vlak F is (afb.1). Vul het systeem met schoon water door de vulopening, en zorg ervoor dat de lucht naar
buiten komt. De hoeveelheid water die nodig is om het systeem te vullen is minstens 1,5 liter. Geadviseerd wordt een terugslagklep aan het uiteinde
van de aanzuigleiding te monteren (bodemklep), zodat ook deze helemaal kan worden gevuld bij de vulwerkzaamheden. In dit geval is de hoeveelheid
water die nodig is voor het vullen afhankelijk van de lengte van de aanzuigleiding (1,5 liter + ...).
Installatie "onder waterniveau": als er tussen de watervoorraad en het systeem geen afsluitkleppen aanwezig zijn (of als deze open zijn), wordt het
systeem automatisch gevuld zodra de opgesloten lucht naar buiten kan. Door de vuldop (vlak F - afb. 1) dus open te draaien totdat de lucht naar
buiten stroomt, kan het systeem helemaal worden gevuld. Gebruik voor het losdraaien van de dop het meegeleverde gereedschap (afb.3_punt 5) of
een schroevendraaier. Op het vullen moet worden toegezien en de vulopening moet worden gesloten zodra het water naar buiten komt (geadviseerd
wordt om een afsluitklep aan te brengen in de aanzuigleiding en deze te gebruiken om het vullen met losgedraaide dop te besturen). Een andere
mogelijkheid, in het geval dat de aanzuigleiding is gesloten door een dichte klep, is om het vullen uit te voeren zoals beschreven voor de installatie
boven waterniveau.
5. INBEDRIJFSTELLING
– Max. bedrijfsdruk 8 bar.
– De aanzuigdiepte mag niet groter zijn dan 8 m.
5.1 Elektrische aansluitingen
Om de immuniteit tegen mogelijk uitgestraald geluid naar andere apparaten te verbeteren, wordt geadviseerd een aparte elektriciteitsleiding te
gebruiken voor de voeding van het product.
