8.3 Structuur van de menupagina's
Bij de inschakeling verschijnen er enkele presentatiepagina's met de naam van het product en het logo. Daarna verschijnt een hoofdmenu. De
naam van welk menu dan ook verschijnt altijd bovenaan het display.
Op de hoofdpagina verschijnen altijd:
– Staat: bedrijfstoestand (bv. standby, go, Fault, ingangsfuncties).
– Motortoerental: waarde in [tpm].
– Druk: waarde in [bar] of [psi] afhankelijk van het ingestelde matenstelsel.
– Vermogen: waarde in [kW] van het vermogen dat wordt opgenomen door het apparaat.
Als er zich een incident voordoet, kan het volgende verschijnen:
– Storingsindicaties
–
Waarschuwingsindicaties
–
Indicatie van de functies die aan de ingangen gekoppeld zijn
–
Specifieke pictogrammen
De foutcondities worden aangegeven in Tabel 5. De andere weergaven worden vermeld in Tabel 11.
Identificator
Comm. pictogram met
Comm. pictogram met E Fouttoestand van de communicatie in het multi-invertersysteem
Lage spanning

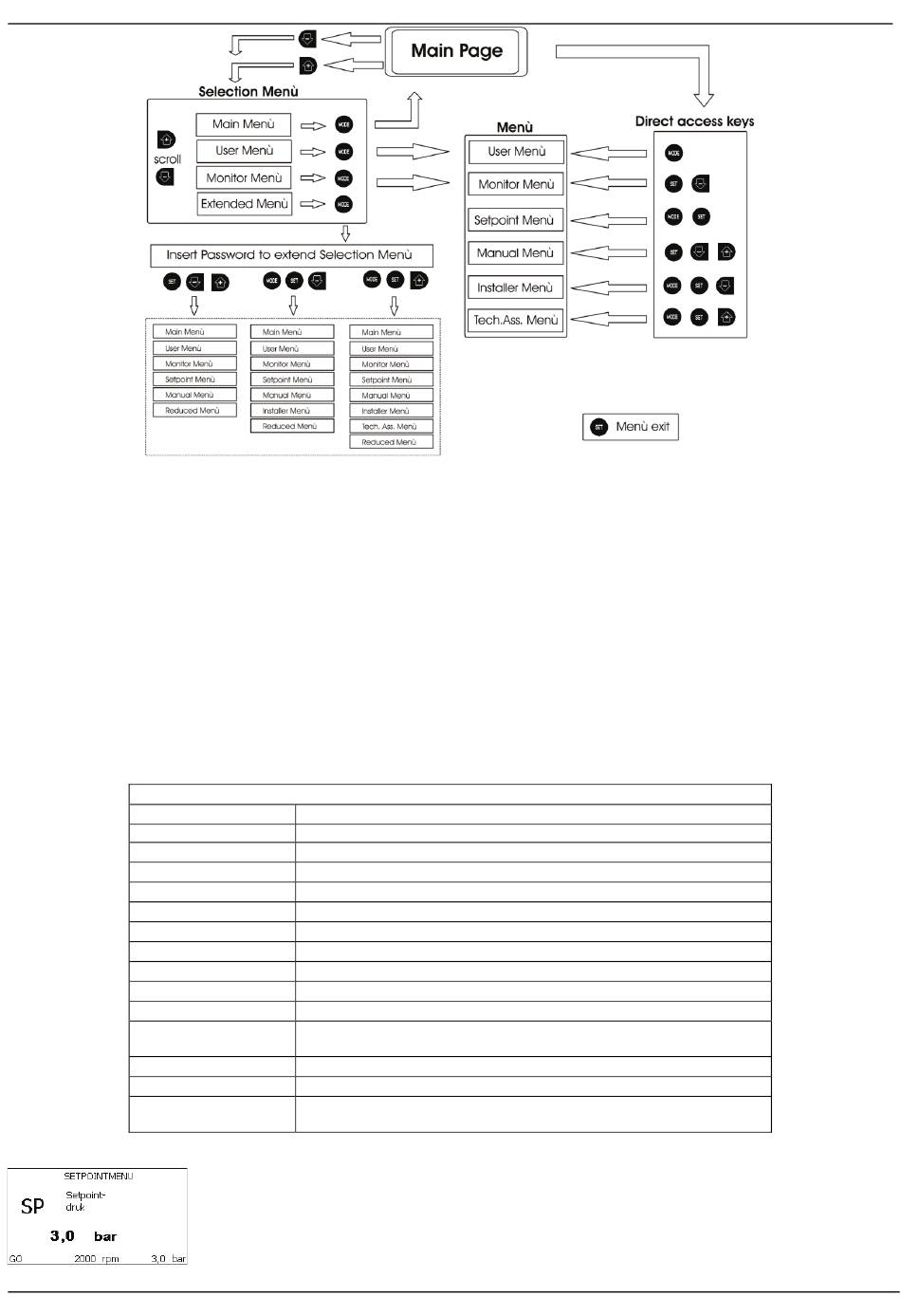

Afb. 15: Schema van toegangsmogelijkheden tot het menu
Fout- en statuscondities die op de hoofdpagina worden weergegeven
Motor in bedrijf
GO
Motor gestopt
SB
Motorstatus handmatig gedeactiveerd
DIS
Status / alarm functie 'Vlotter'
F1
Status / alarm functie 'Systeemuitschakeling'
F3
Status / alarm functie 'Lagedruksignaal'
F4
Bedrijfstoestand met hulpsetpoint 1
P1
Bedrijfstoestand met hulpsetpoint 2
P2
Bedrijfstoestand met hulpsetpoint 3
P3
Bedrijfstoestand met hulpsetpoint 4
P4
Bedrijfstoestand bij communicatie multi-inverter met aangegeven adres
cijfer
Schrijven en opnieuw lezen op EEprom van de fabrieksinstellingen
EE
WARN.
Waarschuwing wegens ontbreken voedingsspanning
Tabel 11: Status- en foutberichten op de hoofdpagina
De andere menupagina's variëren naargelang de functies die eraan gekoppeld zijn en worden achtereenvolgens
beschreven naar type indicatie of instelling. Nadat een willekeurig menu geopend is, verschijnt onderaan de pagina
altijd een samenvatting van de belangrijkste werkingsparameters (bedrijfstoestand of eventuele storing, werkelijke
snelheid en druk).Hierdoor heeft men de fundamentele machineparameters altijd in het oog.
Afb. 16: weergave van een menuparameter
NEDERLANDS
Beschrijving
155
