7.1.5 Associatie en dissociatie e.sybox met besturingseenheid
Voor de associatie tussen e.sybox en besturingseenheid gaat u op dezelfde manier te werk als voor de associatie van een e.sybox: vanaf pagina AS
van het installateurmenu drukt u gedurende 5 sec. op de toets "+" totdat de blauwe led begint te knipperen (zowel voor enkele esybox als voor esybox
in groep). Hierna drukt u op de besturingseenheid 5 sec. lang op de toets tasto ► totdat de blauwe communicatieled begint te knipperen. Zodra de
verbinding tot stand is gebracht blijft deze led vast branden en op pagina AS van de esybox verschijnt het symbool van de e.sylink. De dissociatie van
de e.sylink is analoog aan die van e.sybox: vanaf pagina AS van het installateurmenu drukt u 5 sec lang op de toets "-"; hierdoor worden alle aanwezige
wireless verbindingen opgeheven..
8. HET TOETSENBORD EN HET DISPLAY
De gebruikersinterface bestaat uit een toetsenblok met LCD-display van 128x240 pixel en de signaleringsleds POWER, COMM, ALARM zoals te zien
is op afbeelding 13. Het display geeft de grootheden en de statussen van het apparaat weer met indicaties omtrent de functionaliteit van de
verschillende parameters. De functies van de toetsen worden samengevat in Tabel 8.
Met de MODE-toets is verplaatsing mogelijk over de diverse items binnen een menu. Door deze
toets minstens 1 sec in te drukken verspringt het display naar het vorige menu-item.
Met de SET-toets kan het huidige menu worden afgesloten.
Verlaagt de huidige parameter (als een parameter wijzigbaar is).
Verhoogt de huidige parameter (als een parameter wijzigbaar is).
Door de toets "+" of de toets "-" lang in te drukken is automatische verhoging/verlaging van de geselecteerde parameter mogelijk. Nadat de toets "+"
of de toets "-" 3 seconden lang is ingedrukt, neemt de snelheid van de automatische verhoging/verlaging toe.
Bij het indrukken van de toets "+" of de toets "-" wordt de geselecteerde grootheid gewijzigd en onmiddellijk opgeslagen in het permanente geheugen
(EEprom). Als de machine in deze fase uitgeschakeld wordt, ook al gebeurt dit onopzettelijk, heeft dat geen verlies van de zojuist ingestelde parameter
tot gevolg. De SET-toets dient alleen om het huidige menu te verlaten en het is niet nodig de aangebrachte wijzigingen op te slaan. Alleen in bijzondere
gevallen, die beschreven zijn in hoofdstuk 0, worden enkele grootheden toegepast bij het indrukken van "SET" of "MODE".
Signaleringsleds
Power: Witte led. Led brandt vast wanneer de machine gevoed wordt. Knippert wanneer de machine uitgeschakeld is (zie par. 8.5).
Alarm: Rode led. Brandt vast wanneer de machine geblokkeerd is vanwege een fout.
Communicatie: Blauwe led. Brandt vast wanneer de draadloze communicatie wordt gebruikt en correct functioneert. Knippert langzaam als hij
geconfigureerd is om te werken met communicatie, er geen communicatie beschikbaar is, niet gedetecteerd wordt of problemen heeft. Knippert snel
tijdens de koppeling aan andere draadloze apparaten. Brandt niet wanneer de communicatie niet wordt gebruikt.
Menu
De volledige structuur van alle menu's en alle items waaruit deze bestaan wordt weergegeven in Tabel 10.
Toegang tot de menu's
V Vanuit het hoofdmenu is op twee manieren toegang mogelijk tot de verschillende menu's:
1 - Rechtstreekse toegang met toetsencombinatie.
8.1 Rechtstreekse toegang met toetsencombinatie
Het gewenste menu wordt rechtstreeks geopend door tegelijkertijd de toetsencombinatie ingedrukt te houden gedurende de vereiste tijd (bijvoorbeeld
MODE SET om het menu Setpoint te openen) en de verschillende menu-items kunnen worden doorlopen met de MODE-toets.
Tabel 7 toont de menu's die bereikbaar zijn met de toetsencombinaties.
NAAM VAN HET MENU
Gebruiker
NEDERLANDS
2 - Toegang met naam via vervolgkeuzemenu's.
SNELTOETSEN
152

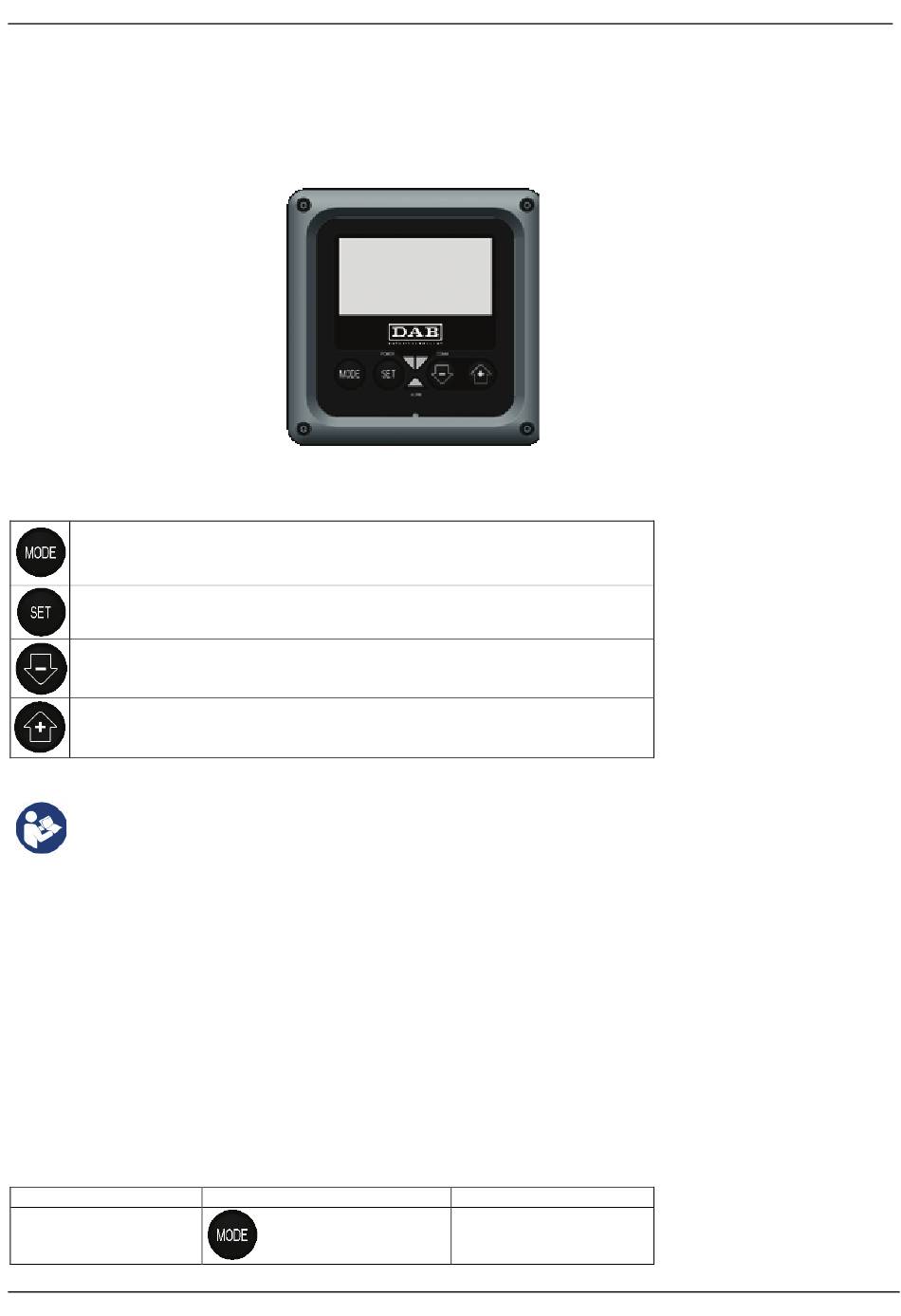

Afb. 13: Uiterlijk van de gebruikersinterface
INDRUKTIJD
Bij het loslaten van de knop
Tabel 8: Functies van de toetsen
