1. WAARSCHUWINGEN
In deze publicatie zijn de volgende symbolen gebruikt:
De producten waarop dit document betrekking heeft, zijn professionele apparaten en behoren tot isolatieklasse 1.
Om de immuniteit tegen mogelijk uitgestraald geluid naar andere apparaten te verbeteren, wordt geadviseerd een aparte
elektriciteitsleiding te gebruiken voor de invertervoeding.
Opmerkingen
2. GEPOMPTE VLOEISTOFFEN
De machine is ontworpen en gebouwd om water zonder explosieve stoffen, vaste partikels of vezels te pompen, met een dichtheid van
1000 kg/m3 en een kinematische viscositeit die gelijk is aan 1 mm2/s, en vloeistoffen die niet chemisch agressief zijn.
3. ALGEMENE INFORMATIE
waterinstallaties voor toevoer en drukvorming voor huishoudelijk of industrieel gebruik. Van buiten ziet het product eruit als een parallellepipedum met
6 vlakken, zoals op afb.1.
A
– Vlak A: een deurtje biedt toegang tot de technische ruimte. Het deurtje kan worden verwijderd door twee vingers in de rubberen grepen te steken,
te knijpen en het deurtjedraaien om de scharnieren aan de kant tegenover de handgrepen te zwenken (zie afb.2). Om het deurtje op zijn plaats
aan te brengen, steek de scharnieren in hun behuizingen en sluit het deurtje tot het klikt.
– In de technische ruimte heeft u toegang tot (zie afb.3):
– SEITE B: Vlak B: een verwijderbare schroefdop biedt toegang tot de terugslagklep (zie par. 12.3). Deze mag alleen voor onderhoud worden
verwijderd door gespecialiseerd personeel.
– Vlak C: de 4 messing schroefdraden vormen zittingen voor de 4 steunpootjes als het apparaat verticaal wordt geïnstalleerd. De 2 schroefdoppen
van 1" kunnen worden verwijderd om aansluitingen op het systeem te realiseren, al naargelang de gewenste installatieconfiguratie. In dat geval
moet de installatie van waaruit het water wordt opgenomen (put, tank, ...) worden verbonden met de aansluiting met de aanduiding "IN" en het
toevoersysteem met de aansluiting met de indicatie "OUT". Bovendien is er een luchtrooster aanwezig.
– Vlak D: door de dop van 1" te verwijderen krijgt u toegang tot een tweede persaansluiting die gelijktijdig of afwisselend kan worden gebruikt met
de aansluiting met indicatie "OUT" op vlak C. De voedingskabel dient voor verbinding met het elektriciteitsnet.
– Vlak E: de 4 messing schroefdraden vormen zittingen voor de 4 steunpootjes als het apparaat horizontaal wordt geïnstalleerd. De dop van 1" dient
voornamelijk voor lediging van het systeem. Bovendien zijn er 2 luchtroosters aanwezig.
– Vlak F: zoals aangegeven op het etiket dat verwijderd moet worden, heeft de dop van 1" een dubbele functie: bij horizontale installatie dient de
opening die wordt afgesloten door de dop als vulpoort van het systeem (zie "vulwerkzaamheden" verderop, par. 2.2.3); bij verticale installatie kan
NEDERLANDS
B
E
Afb. 2
1.
2.
3.
4.
5.
6.
Afb. 3
142
C
F
Klep van het expansievat;
Plaatje met technische gegevens;
Beknopte gids;
Motoras;
Meegeleverd gereedschap;
Vuldop (alleen voor verticale configuratie).
D

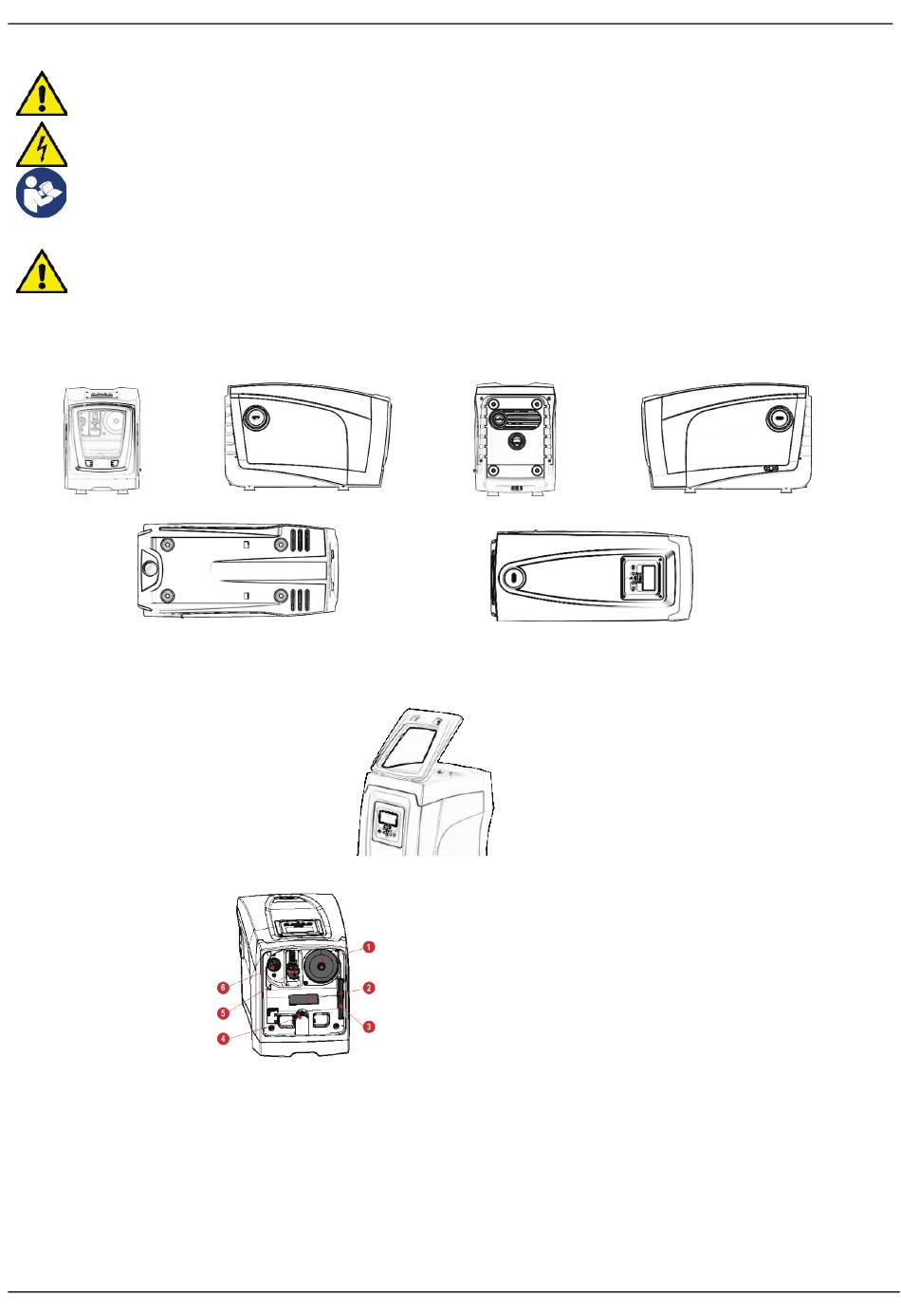

Afb. 1
