5.4
Monteren van de lekbak
OPMERKING
Risico op materiële schade!
De lekbak moet worden geïnstalleerd om te voorkomen dat water, dat
ontstaat door condensatie, druipt of lekt op de vloer.
▶ Installeer de lekbak altijd voor het aansluiten van het leidingwerk.
Voor montage van de lekbak:
▶ Verwijder het frontpaneel van de binneneenheid.
▶ Gebruik de lekbakschroeven om de lekbak vast te zetten op de bo-
dem van de binneneenheid. Schroef deze licht vast. Niet te vast zet-
ten omdat dit de lekbak kan beschadigen. Zie de volgende afbeelding
als referentie:

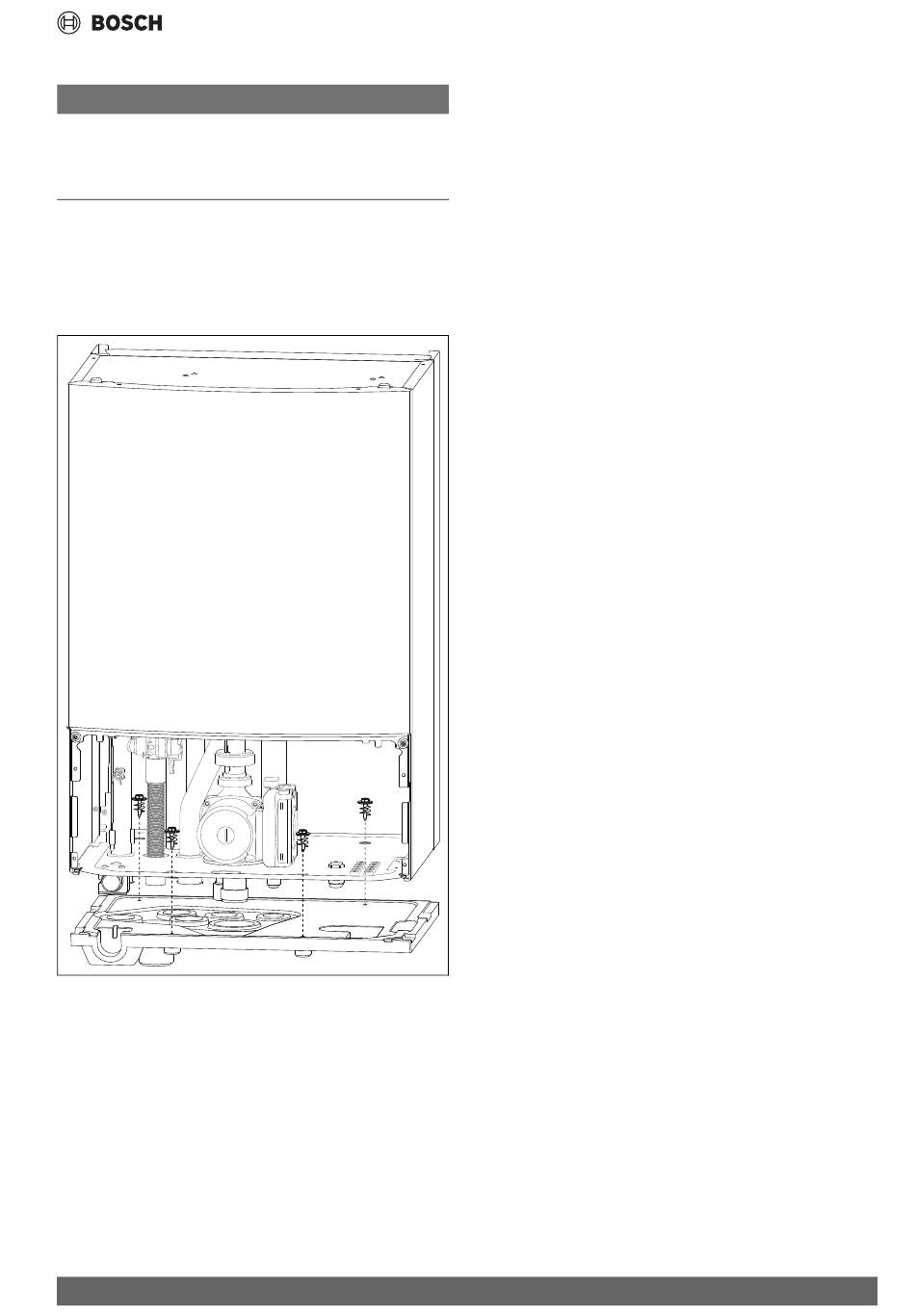

Afb. 7
Montage van de lekbak
5.5
Aansluiting
5.5.1
Aansluiting op externe bijverwarming en cv-installatie
Installeer de volgende aansluitingen op de binneneenheid (controleer de
nummers van afb. 8):
1. Installeer de afvoerslang van [3] naar een tegen vorst beveiligde af-
voer.
2. Sluit de koudemiddelleiding (gas) van de buiteneenheid aan op [7].
3. Sluit de koudemiddelleiding (vloeistof) van de buiteneenheid aan op
[10].
4. Sluit de retourleiding naar de externe bijverwarming aan op [6].
5. Sluit de aanvoerleiding van de externe bijverwarming aan op [8].
6. Sluit de aanvoerleiding van de cv-installatie aan op [5].
Compress 3400i AWS – 6721827821 (2024/11)
7. Sluit de retourleiding van de cv-installatie aan op [4].
0010038481-001
Installatie
11
