28 | Installatie
3
Installatie
3.1
Montage
GEVAAR: Gevaar voor stroomschok!
B Onderbreek voorafgaand aan het elek-
trisch aansluiten de voedingsspanning
naar de cv-toestellen en naar alle andere
BUS-deelnemers.
3.1.1
Wandmontage

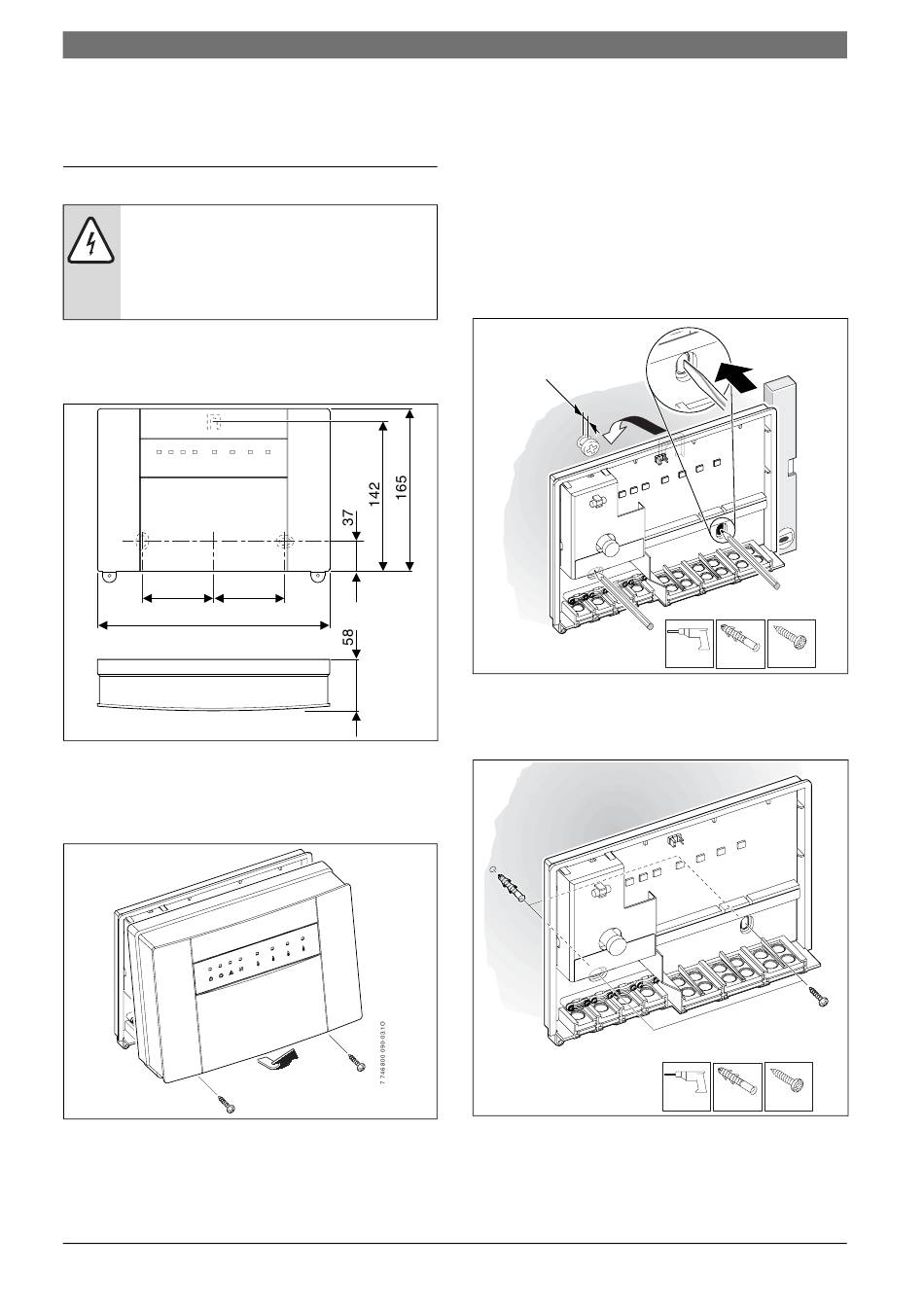

B Bepaal overeenkomstig de maten van de ICM-module
de plaats voor bevestiging aan de wand.
62
235
7 746 800 090-02.1O
Afb. 6
B Draai 2 schroeven onder aan de ICM-module los, trek
het deksel naar voren en verwijder het deksel naar
boven.
Afb. 7
B Boor voor de bovenste bevestigingsschroef een gat
van Ø 6 mm, breng de plug aan en draai de schroef er
tot 1,5 mm in [1].
6 720 614 078 (2012/02)
ГК Водная техника info@water-technics.ru (495) 771 72 72 www.water-technics.ru
Интернет-магазин info@wtpump.ru (499) 937 50 61 (800) 505 78 67 www.wtpump.ru
62
B Maak aan de achterkant van de ICM-module op de
daarvoor bedoelde plaatsen 2 openingen voor de
onderste bevestigingsschroeven [2].
B Hang de ICM-module aan de bovenste bevestigings-
schroef in [3].
B Markeer de boorgaten via de openingen in de wand
[4].
1
, 5
3.
1.
4.
7 746 800 090-04.1O
Afb. 8
B Verwijder de ICM-module.
B Boor gaten van Ø 6 mm en breng pluggen aan.
7 746 800 090-05.1O
Afb. 9
B Hang de ICM-module aan de bovenste bevestigings-
schroef in en bevestig deze met de onderste schroe-
ven aan de wand.
NL
2.
4.
3,5 mm
3,5...5 mm
6 mm
6 mm
3,5 mm
6 mm
6 mm
3,5...5 mm
