30 | Installatie
7 746 800 090-07.1O

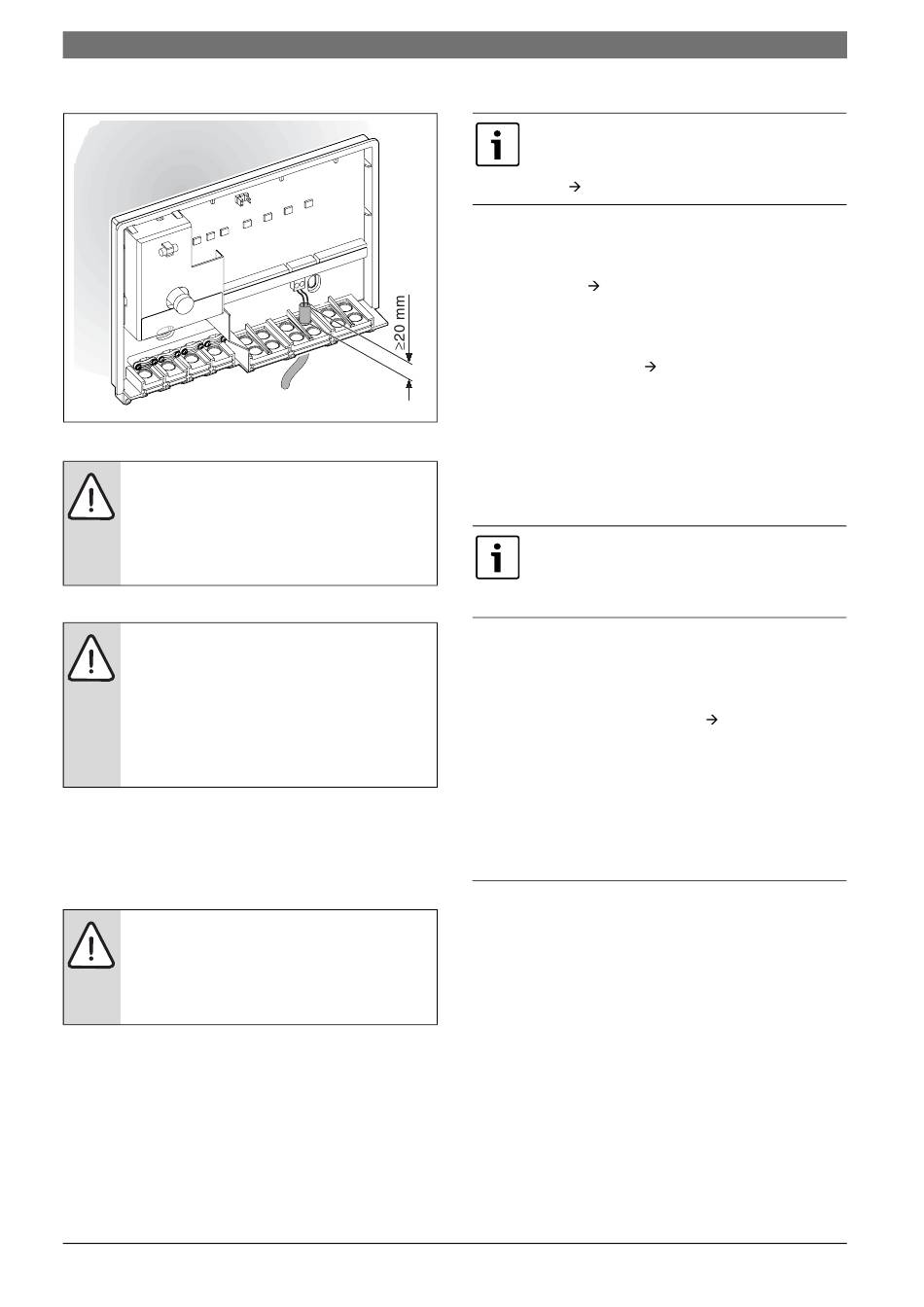

Afb. 12
VOORZICHTIG: Gevaar voor ompolen.
Functiestoring door omgepoolde aanslui-
ting op de 0 - 10V-aansluiting.
B Let op correcte aansluiting van de polen
(9 = minus, 10 = plus).
3.2.2
Aansluiting 230 V AC
VOORZICHTIG: De ingang van de ICM-
module heeft geen zekering.
Bij overbelasting van de uitgangen kunnen
de ICM-modules beschadigd raken.
B Beveilig voedingspanning naar de ICM-
module (ICM-master) met een zekering
van max. 16 A.
B Gebruik alleen elektriciteitskabels van dezelfde kwali-
teit.
B Sluit op de uitgangen C (pomp) en D (storingssignaal)
geen extra componenten aan die andere delen van de
installatie aansturen.
VOORZICHTIG: Uitgang C (pomp) van de
ICM-module mag met maximaal 250 W
worden belast.
B Sluit pompen met een groter opgenomen
vermogen via een relais aan.
B Advies bij het gebruik van meerdere ICM-modules
(cascade met meer dan vier cv-toestellen): de stroom-
voorziening van de andere ICM-modules via de eerste
ICM-module (ICM-master) aansluiten. Zo wordt een
gelijktijdige ingebruikname gegarandeerd.
6 720 614 078 (2012/02)
ГК Водная техника info@water-technics.ru (495) 771 72 72 www.water-technics.ru
Интернет-магазин info@wtpump.ru (499) 937 50 61 (800) 505 78 67 www.wtpump.ru
Het maximale opgenomen vermogen van de
delen van de installatie (pompen, ...) mag
het aangegeven vermogen niet overschrij-
den (
tabel 1, pagina 21).
3.2.3
Aansluiting voor storingsmeldingen op afstand
met optisch of akoestische melding (bijv. waar-
schuwingslamp)
(Aansluitschema
afbeelding 5, pagina 27):
op het potentiaalvrije storingscontact (klemmen D) kan
bijv. een waarschuwingslamp worden aangesloten. De
toestand van het storingscontact wordt ook via een LED
op de ICM weergegeven (
normale bedrijfstoestand is het contact tussen C en NC
geopend (C en NO gesloten). In geval van een storing of
onderbreking van de stroomvoorziening is het contact
tussen C en NC gesloten (C en NO geopend).
De maximale stroom van dit potentiaalvrije storingscon-
tact is 1 A bij 230 V AC.
De storingsmelding op afstand is bij onder-
breking van de voedingspanning naar de
ICM-module (ICM-master) actief (functie-
controle).
3.2.4
Elektrische aansluiting van de buitentempera-
tuurvoeler
Sluit in combinatie met een regelaar met 2-draads BUS-
aansturing de buitentemperatuurvoeler AF 2 absoluut op
de ICM-module (ICM-master) aan (
pagina 27) en niet op het cv-toestel.
3.2.5
Afval
B Voer verpakking op milieuvriendelijke wijze af.
B Bij vervangen van een component: behandel oude
componenten milieuvriendelijk als afval.
3.3
Montage van aanvullende toebehoren
B Monteer het aanvullende toebehoren overeenkomstig
de wettelijke voorschriften en de bijgeleverde instal-
latiehandleiding.
NL
tabel 9, pagina 34). In de
afbeelding 5,
