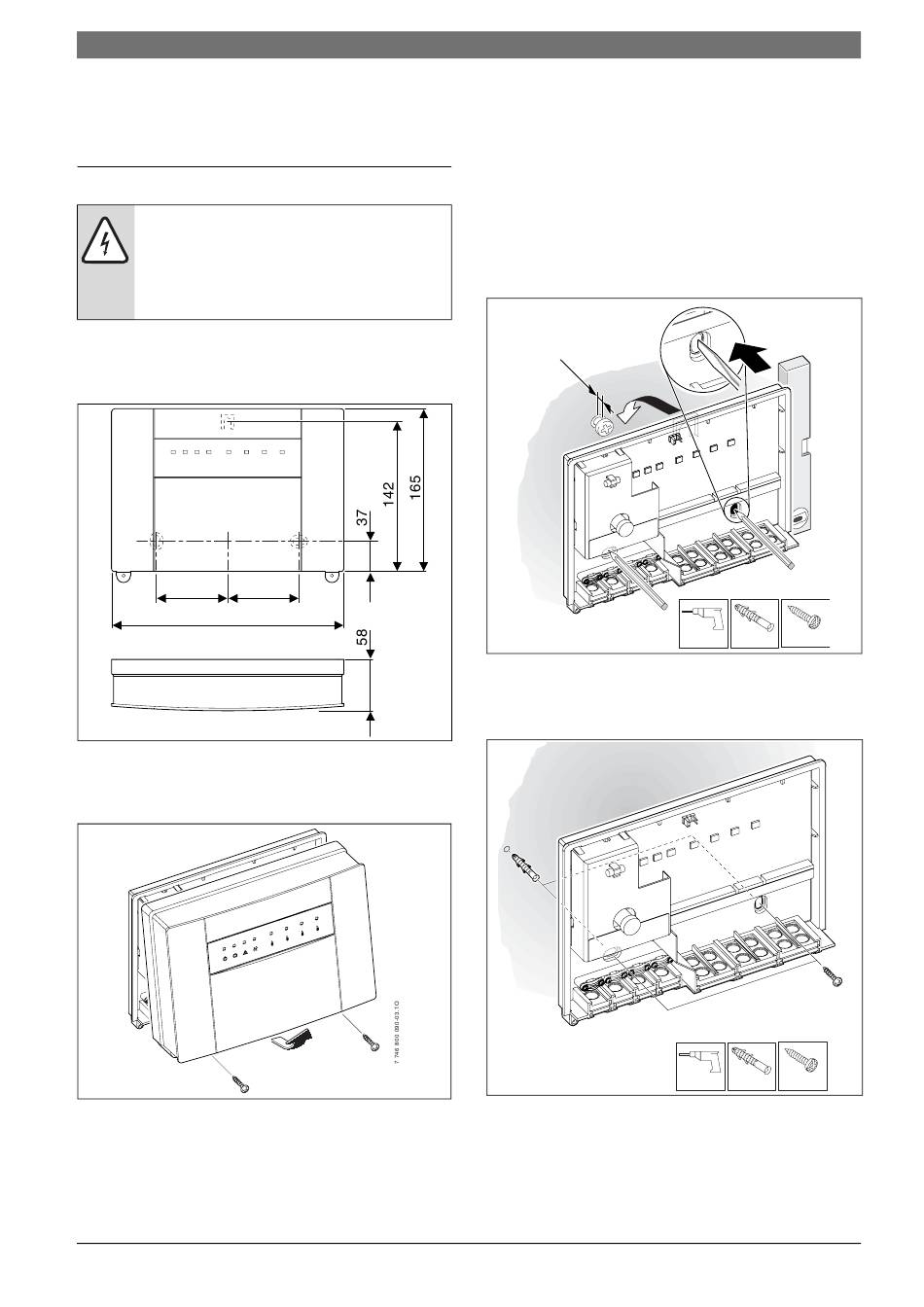

Установка котла
3.1
Монтаж
ОПАСНО: Удар электрическим током!
B Перед электрическим подключением
отключите подачу напряжения к
отопительным приборам и всем другим
участникам шины.
3.1.1
Настенный монтаж
B Выбирайте место для крепления на стене с учетом
размеров модуля ICM.
62
235
7 746 800 090-02.1O
Рис. 6
B Отверните два винта снизу модуля ICM, потяните
крышку снизу вперед и снимите ее вверх.
Рис. 7
B Для верхнего винта просверлите отверстие Ø 6 мм,
вставьте дюбель и заверните винт так, чтобы до
головки оставалось 1,5 мм [1].
