46 | Модуль ICM
2.6

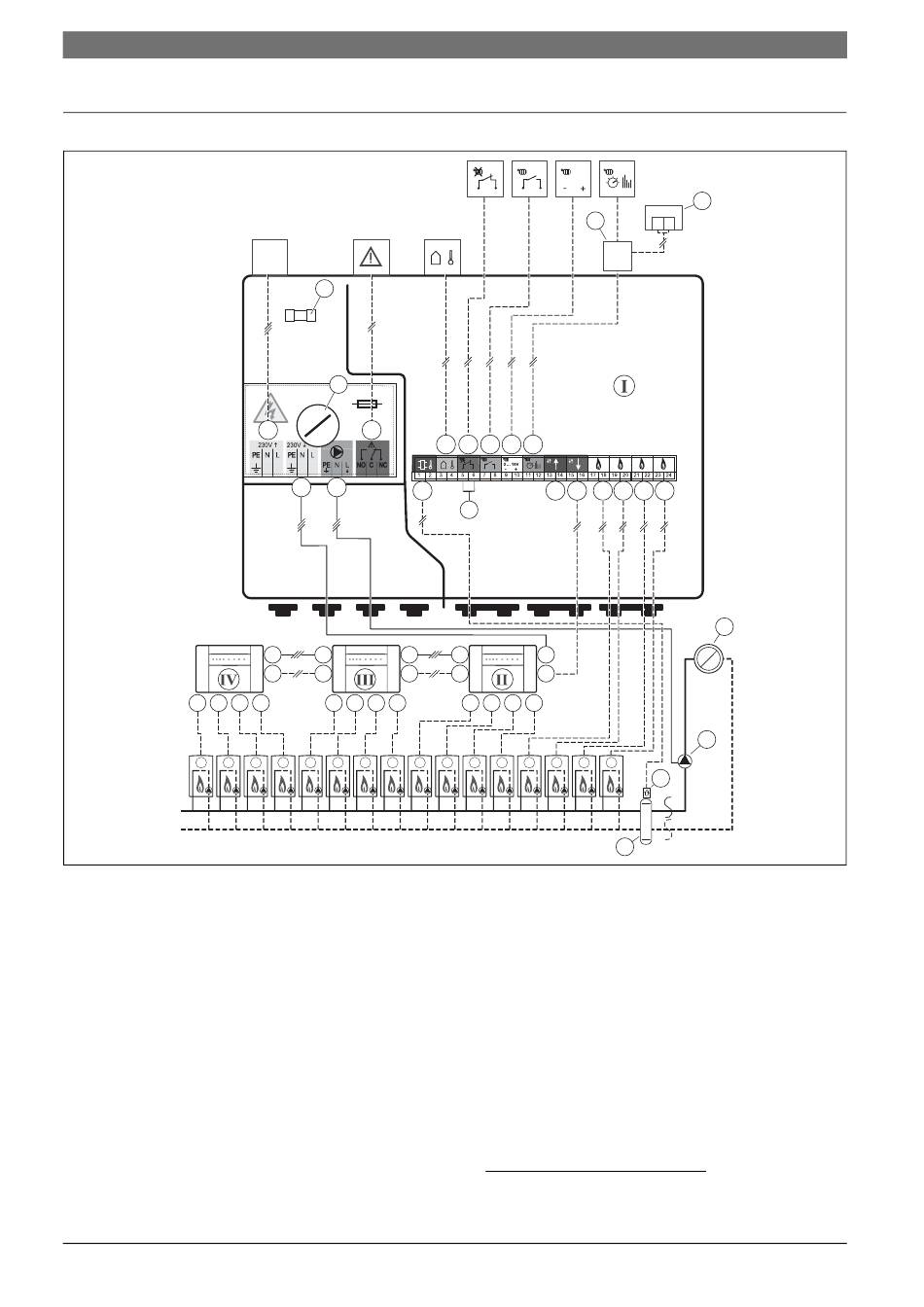

Схема подключения
M M M M
16
15
Рис. 5
ICM № 1 (Master - главный)
I
ICM № 2 (Slave - ведомый)
II
ICM № 3 (Slave - ведомый)
III
ICM № 4(Slave - ведомый)
IV
1...16 Отопительный прибор
17
Гидравлический разделитель
18
Общий датчик подающей линии (входит в комплект
поставки гидравлического разделителя HW 50 или можно
приобрести как отдельную принадлежность VF)
19
Отопительный насос
20
Ответвительная коробка
21
Другие участники шины регулятора отопления (например,
IPM 1)
22
Предохранитель для подключения отопительного насоса
23
Запасной предохранитель 2,5 A, плавкий
24
Отопительный контур
A
Подключение к сети
B
Подключение к сети для других модулей ICM
6 720 614 078 (2012/02)
ГК Водная техника info@water-technics.ru (495) 771 72 72 www.water-technics.ru
Интернет-магазин info@wtpump.ru (499) 937 50 61 (800) 505 78 67 www.wtpump.ru
230
VAC
23
22
A
D
B
C
E
A
B
A
K
L
K
M M M M
14
13
12
11
10
9
8
0 ... 10V
20
F G
H I J
K L M M
25
B
A
L
K
M M M M
7
6
5
4
3
2
1
C
Подключение отопительного насоса
D
Подключение дистанционной индикации неисправности
E
Подключение датчика подающей линии (VF) [1-2]
F
Подключение датчика наружной температуры (AF 2)
1)
[3-4]
G
Не задействовано [5-6]
H
Подключение контакта вкл/выкл [7-8]
I
Подключение системы управления здания (разъем
1)
0 - 10 В) [9-10]
J
Подключение регулятора отопления с 2-проводным
шинным управлением [11-12]
K
Соединение с предыдущим модулем ICM [13-14]
L
Соединение со следующим модулем ICM [15-16]
M
Подключение отопительного прибора [17-18, 19-20,
1)
21-22, 23-24]
1)
клеммы
21
M M
24
19
18
17
