40 | Модуль ICM
2
Модуль ICM
2.1
Использование по назначению
Модули ICM предназначены для регулирования
каскадных систем. Каскадная система представляет
собой отопительную систему, в которой для
обеспечения большей теплопроизводительности
параллельно подключены несколько отопительных
приборов малой мощности. См. также электросхему
на стр. 46.
Модули ICM рассчитаны на управление только
отопительными приборами с Heatronic 3, имеющими
возможность подключения к шине.
2.2
Комплект поставки
3x
2

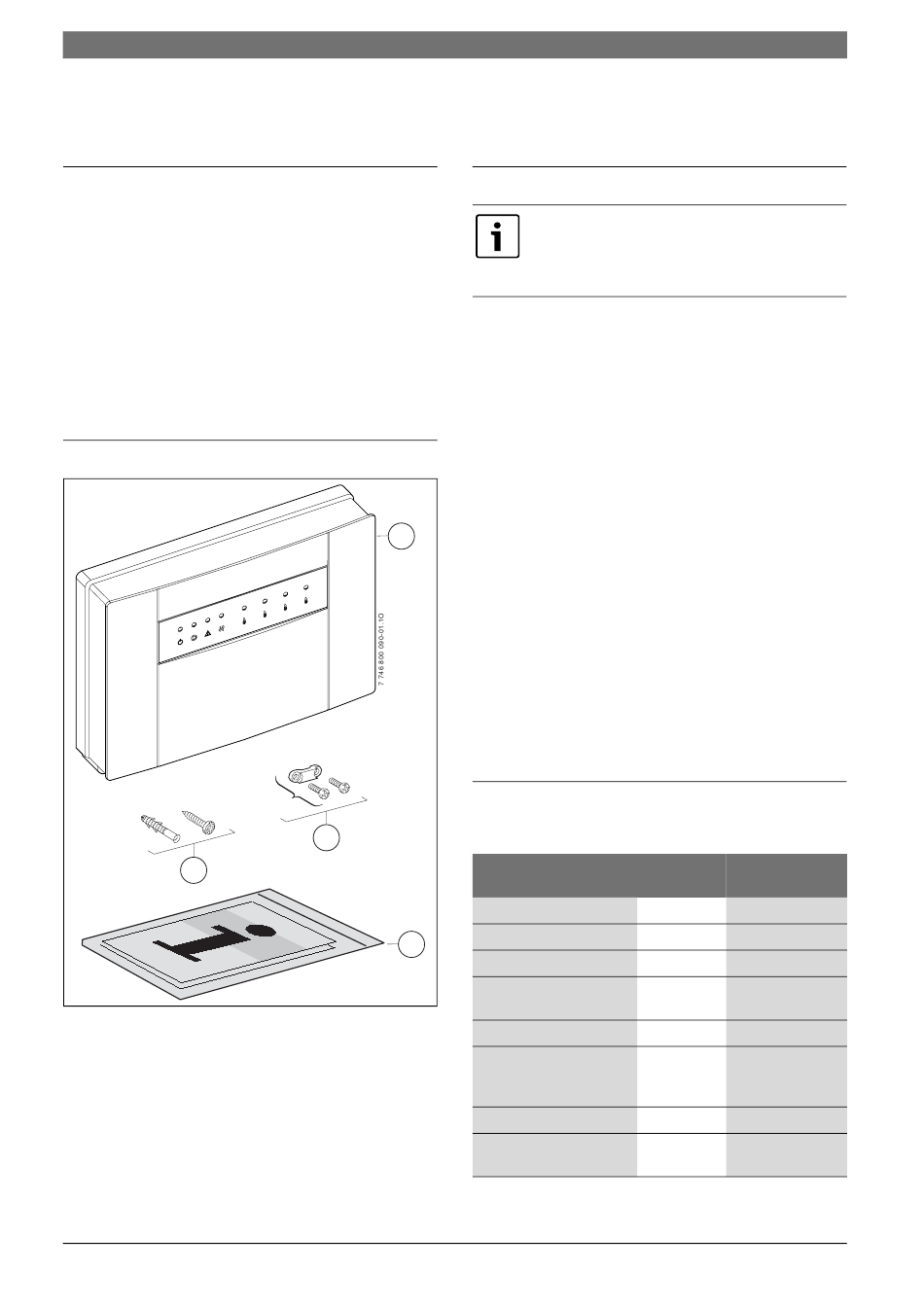

Рис. 1
1
ICM
2
Крепежные винты и дюбели
3
Фиксаторы провода
4
Инструкция по монтажу и эксплуатации
B Проверьте комплектность поставки.
6 720 614 078 (2012/02)
ГК Водная техника info@water-technics.ru (495) 771 72 72 www.water-technics.ru
Интернет-магазин info@wtpump.ru (499) 937 50 61 (800) 505 78 67 www.wtpump.ru
1
4x
3
4
2.3
Принадлежности
Здесь приведен перечень основных
принадлежностей. За полным списком
всех поставляемых принадлежностей
обратитесь к изготовителю.
• Датчик наружной температуры для подключения к
клеммам F:
– в комплекте поставки регуляторов отопления FW
500 и FW 200 или
– как принадлежность - датчик наружной
температуры AF 2.
• Датчик температуры подающей линии для
подключения к клеммам E:
– датчик гидравлического разделителя в комплекте
с погружной гильзой входит в комплект поставки
гидравлического разделителя или
– как принадлежность - накладной датчик VF.
• UP...: насос для подключения к клеммам C.
• HW...: гидравлический разделитель с
температурным датчиком для подключения к
клеммам E.
• FW 500 и FW 200: регуляторы отопления по
наружной температуре, с текстовой индикацией,
для регулирования отопительной системы с
отопительными контурами со смесителем и без
него.
2.4
Технические данные
2.4.1
Общие характеристики
Наименование
измерения
Объем поставки
Размеры
Вес (без упаковки)
Номинальное
напряжениеICM
Частота
Входной
предохранитель
(заказчика), макс.
Мощность потерь ICM
Номинальное
напряжение на шине
Таб. 1
UK
Единица
Рис. 1
мм
Рис. 6, стр. 47
кг
0,8
Пост.
230
т. ... В
Гц
50 ... 60
A
16
Вт
5
Пост.
15
ток ... В
