48 | Установка котла
3.1.2

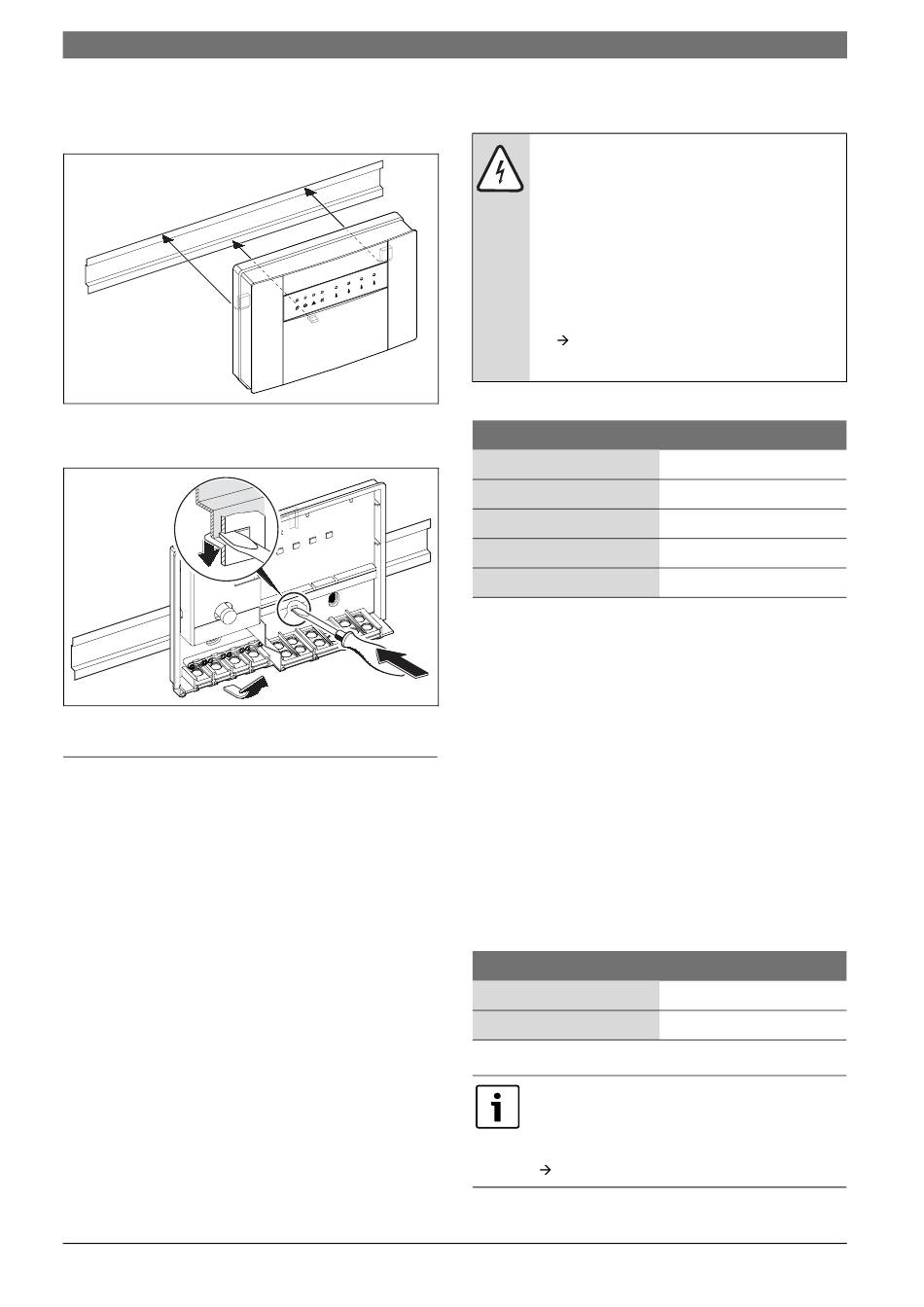

Установка на монтажной рейке 35 мм
(DIN-Rail 46277 или EN 60 715-TH 35-7.5)
Рис. 10
3.1.3
Снятие с монтажной рейки
2.
7 746 800 090-12.1O
Рис. 11
3.2
Электрические соединения
B Учитывая действующие правила подсоединения,
следует использовать электрокабель типа не ниже
H05 VV-... (NYM-I...).
B Для защиты от попадания влаги провода нужно
прокладывать в предварительно установленных
вводных трубках и закреплять фиксаторами.
B Разводку рекомендуется выполнять одножильными
проводами. При использовании
многопроволочного (гибкого) провода нужно
применять гильзы для оконцевания жил.
B Для подключения кабеля к винтовым зажимам их
можно снять с контактной планки. Цветовая и
цифровая кодировка позволяют безошибочно
выполнить подключения к клеммам.
6 720 614 078 (2012/02)
ГК Водная техника info@water-technics.ru (495) 771 72 72 www.water-technics.ru
Интернет-магазин info@wtpump.ru (499) 937 50 61 (800) 505 78 67 www.wtpump.ru
7 746 800 090-06.1O
1.
3.
3.2.1
Соединение низковольтной части с шиной
ВНИМАНИЕ: Нарушения в работе
системы!
Связь разных участников (ICM,
регулятора отопления, отопительных
приборов) осуществляется через
индивидуальные 2-проводные шинные
соединения.
B Разводку обязательно выполняйте в
соответствии со схемой соединений
(
рис. 5 на стр. 46).
B Не соединяйте шины между собой.
Правильное сечение провода зависит от его длины:
Длина провода:
< 80 м
80 - 100 м
100 - 150 м
150 - 200 м
200 - 300 м
Таб. 6
Минимально допустимое сечение 2-проводных
шинных соединений
B Для предотвращения индуктивных влияний: все
низковольтные линии 230 В или 400 В следует
прокладывать отдельно (минимальное расстояние
100 мм).
B При внешних индуктивных влияниях проводку
следует экранировать.
Таким образом, проводка экранирована от
внешних влияний (напр., кабелей высокого
напряжения, контактных линий, трансформаторных
подстанций, радио- и телеприемников,
любительских радиостанций, микроволновых
приборов и т.п.).
B При удлинении проводов датчика следует
использовать следующие сечения:
Длина провода
< 20 м
20 - 30 м
Таб. 7
Удлинение провода датчика
Для защиты от брызг воды (IP):
прокладывайте провода так, чтобы
изоляционная оболочка провода входила в
кабельный ввод не менее, чем на 20 мм
(
рис. 12).
UK
Мин. сечение
2
0,40 мм
2
0,50 мм
2
0,75 мм
2
1,00 мм
2
1,50 мм
Мин. сечение
2
0,75 мм
2
1,00 мм
