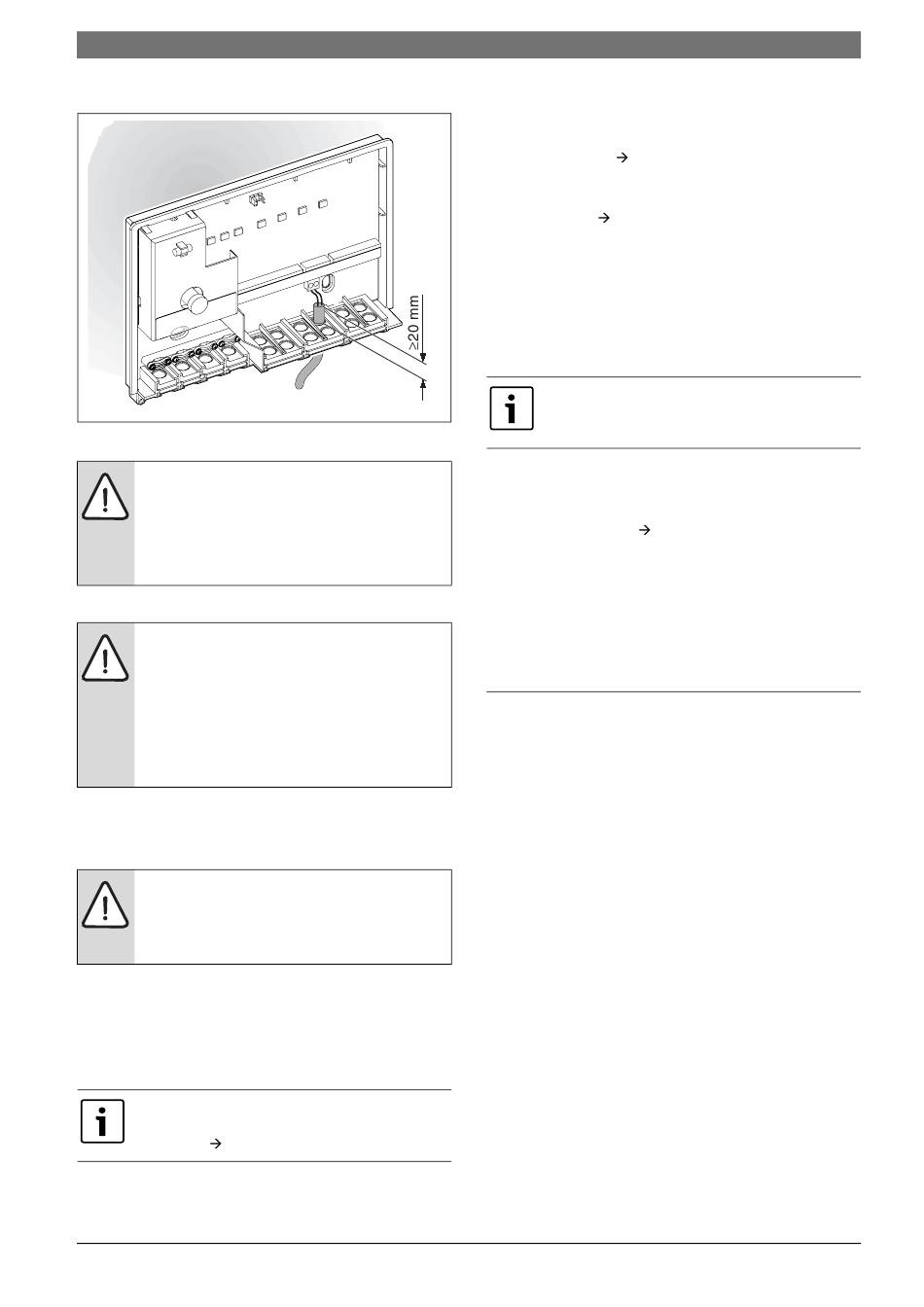

Fig. 12
FORSIGTIG: Fare for fejlpoling.
Funktionsfejl på grund af fejlpoling af tilslut-
ningen til 0-10V-interfacet.
B Sørg for, at polerne er rigtige ved tilslut-
ning (9 = minus, 10 = plus).
3.2.2
Tilslutning 230 V AC
FORSIGTIG: Modulernes indgang ICM har
ingen sikring.
Ved overbelastning af udgangene kan modu-
lerne ICM beskadiges.
B Spændingsforsyningen til modulet ICM
(ICM-master) skal sikres med maksimalt
16 A.
B Brug kun elkabler af samme kvalitet.
B Slut ikke flere styringer, som kan styre andre anlægs-
dele, til udgangene C (pumpe) og D (fejlsignal).
FORSIGTIG: Udgang C (pumpe) til modulet
ICM må belastes med maksimalt 250 W.
B Pumper med større strømforbrug skal til-
sluttes via relæ.
B Optimalt ved anvendelse af flere moduler ICM
(kaskade med mere end fire kedler): spændingsforsy-
ningen til de øvrige moduler ICM etableres via det før-
ste modul ICM (ICM-master). Dermed sikres samtidig
opstart.
Det maksimale strømforbrug for anlægsde-
lene (pumpe, ...) må ikke overskride bestem-
melserne (
tabel 4 på side 5).
ГК Водная техника info@water-technics.ru (495) 771 72 72 www.water-technics.ru
Интернет-магазин info@wtpump.ru (499) 937 50 61 (800) 505 78 67 www.wtpump.ru
3.2.3
Tilslutning af fjerndisplay med optisk eller aku-
stisk melding (f.eks. fejllampe)
(Tilslutningsskema
figur 5 på side 10):
På den potentialfri fejlkontakt (klemme D) kan der f.eks.
tilsluttes en fejllampe. Fejlkontaktens tilstand vises også
via LED på ICM (
tabel 9 på side 16). I normal driftstil-
stand er kontakten mellem C og NC åbnet (C og NO luk-
ket). Hvis der forekommer en fejl eller
spændingsafbrydelse, er kontakten mellem C og NC luk-
ket (C og NO åbnet).
Den maksimale strøm for denne potentialfri fejlkontakt
er 1 A ved 230 AC.
Fjerndisplayet er aktivt ved afbrydelse af
spændingsforsyningen til modulet ICM
(ICM-master) (funktionskontrol).
3.2.4
Eltilslutning af udeføleren
I forbindelse med en varmestyring med 2-tråds-BUS-akti-
vering er det vigtigt, at udeføleren AF 2 sluttes til modu-
let ICM (ICM-master) (
figur 5 på side 10) og ikke til
varmestyringen.
3.2.5
Bortskaffelse
B Bortskaf emballagen miljørigtigt.
B Ved udskiftning af komponenter: Bortskaf de gamle
komponenter miljørigtigt.
3.3
Montering af det supplerende tilbehør
B Montér det supplerende tilbehør efter forskrifterne i
loven og den medfølgende installationsvejledning.
