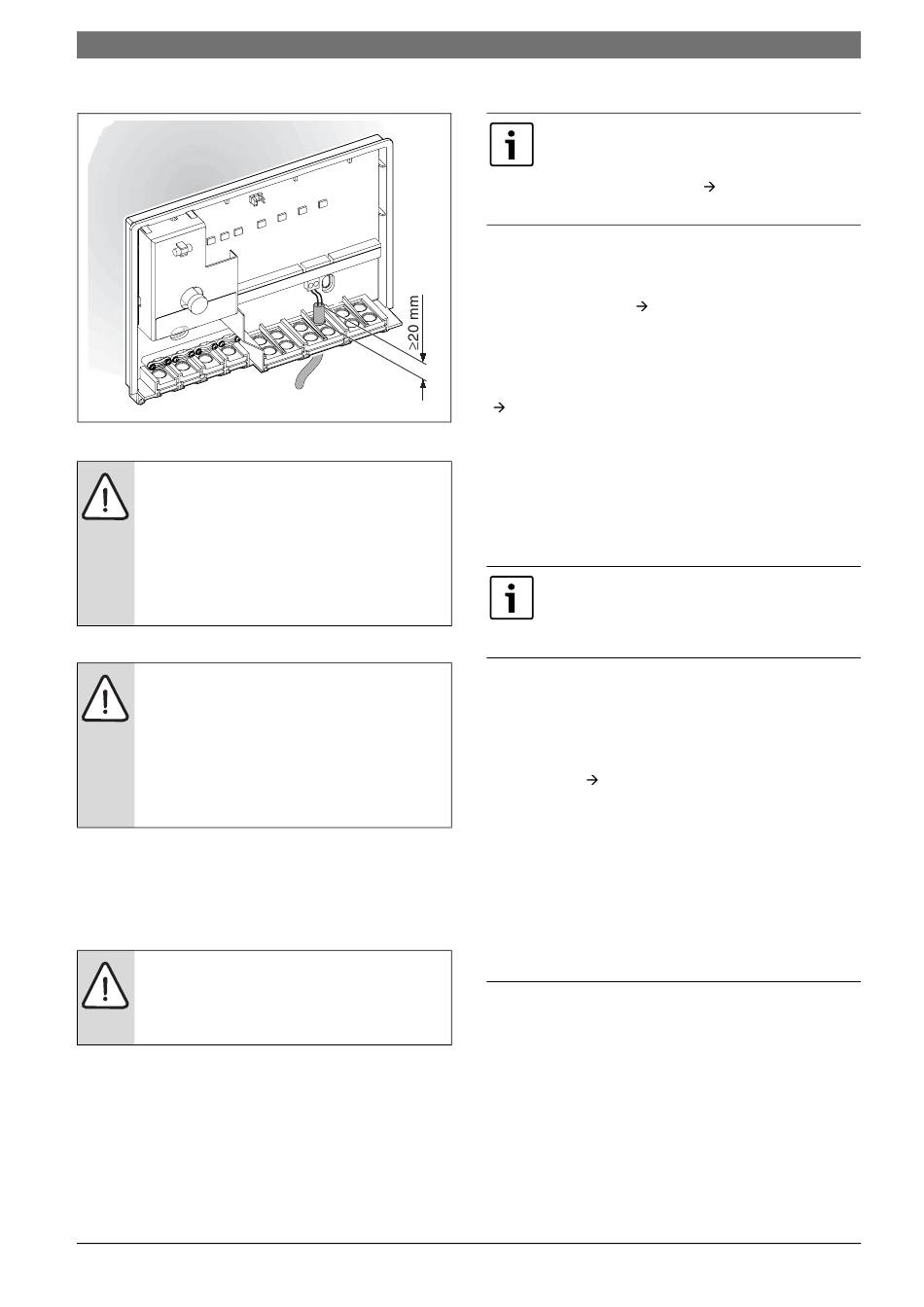

Рис. 12
ВНИМАНИЕ: Опасность неправильной
полярности.
Возможны нарушения в работе из-за
неправильной полярности при
подключении к разъему 0 - 10 В.
B Следите за правильным подключением
полюсов (9 = минус, 10 = плюс).
3.2.2
Подключение 230 В ~
ВНИМАНИЕ: На входе модулей ICM нет
предохранителя.
При перегрузке на выходах модули ICM
могут быть повреждены.
B Необходимо защитить электропитание
модуля ICM (ICM-Master)
предохранителем максимум 16 A.
B Используйте электрокабель только такого же
качества.
B Не подключайте к выходам C (насос) и D (сигнал
неисправности) дополнительное управление другим
оборудованием отопительной системы.
ВНИМАНИЕ: Нагрузка на выход C (насос)
модуля ICM не должна превышать 250 Вт.
B Насосы с большей потребляемой
мощностью подключайте через реле.
B Рекомендация при использовании нескольких
модулей ICM (в каскаде более четырех
отопительных приборов): электропитание других
модулей ICM осуществляйте через первый модуль
ICM (ICM-Master). Этим обеспечивается их
одновременное включение.
