12 | Installation
3.1.2

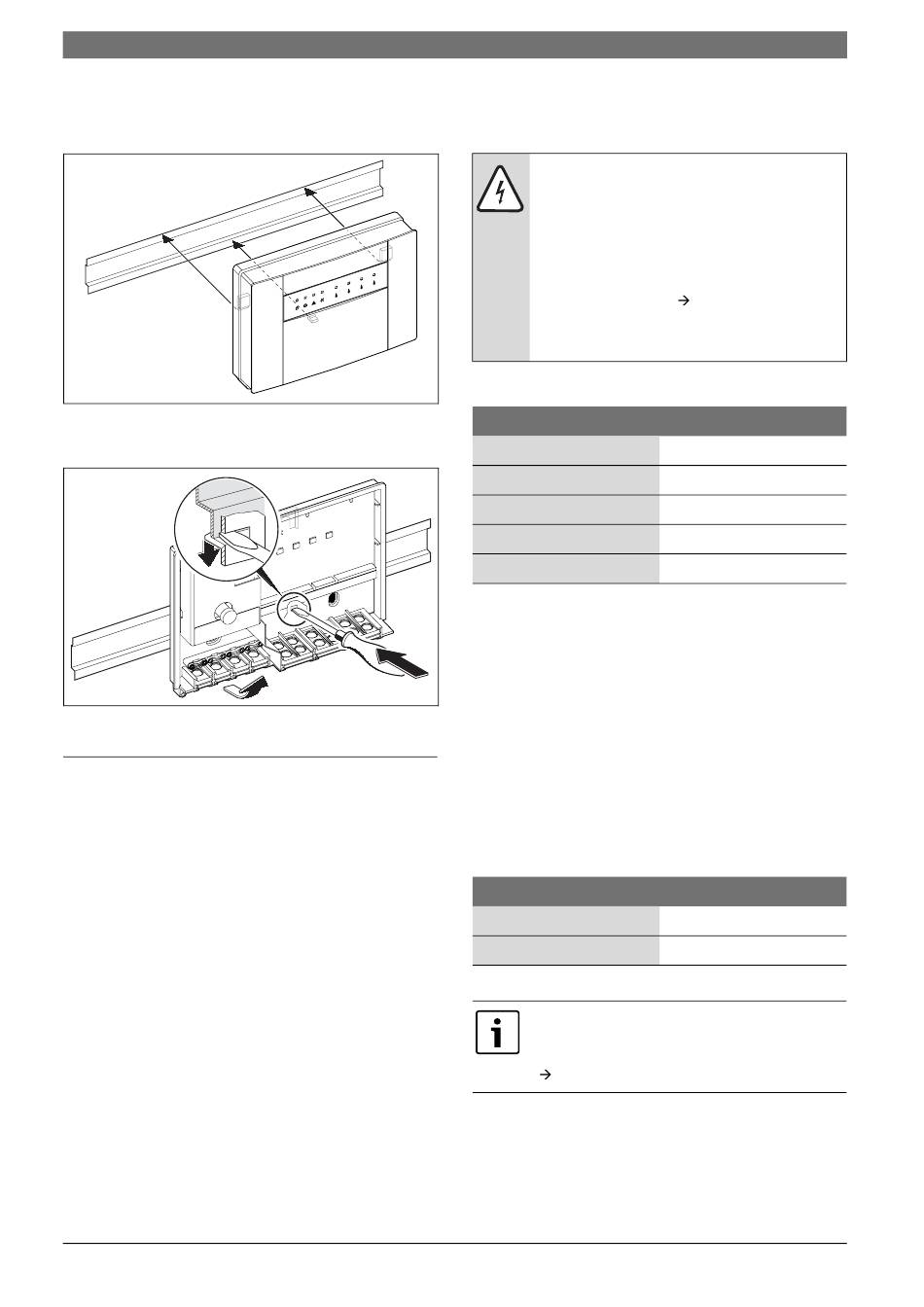

Montering på monteringsskinne 35 mm
(DIN-rail 46277 eller EN 60 715-TH 35-7.5)
Fig. 10
3.1.3
Demontering fra monteringsskinnen
2.
7 746 800 090-12.1O
Fig. 11
3.2
Eltilslutning
B Anvend min. elektrokabel H05VV-... (NYM-...) under
hensyntagen til de gældende forskrifter for tilslutning.
B Træk altid ledningerne gennem de formonterede tyl-
ler, så ledningerne beskyttes mod drypvand, og mon-
ter de mefølgende trækaflastninger.
B Kabler fortrinsvist med enkeltleder. Hvis der anven-
des flertrådskabler (fleksible tråde), skal trådene for-
synes med endetyller.
B For tilslutning af kablerne til skrueklemmerne kan de
trækkes af kontaktlisten. Det er ikke muligt at bytte
om på kabelklemmerne, da de er kodet mekanisk og
med farve.
6 720 614 078 (2012/02)
ГК Водная техника info@water-technics.ru (495) 771 72 72 www.water-technics.ru
Интернет-магазин info@wtpump.ru (499) 937 50 61 (800) 505 78 67 www.wtpump.ru
7 746 800 090-06.1O
1.
3.
3.2.1
Tilslutning lavspændingsdel med BUS-forbin-
delser
FORSIGTIG: Funktionsfejl!
Kommunikationen mellem de forskellige
deltagere (ICM, varmestyring, kedler) fore-
går via individuelle 2-tråds-BUS-forbindel-
ser.
B Kredsløbet skal altid etableres efter til-
slutningsskemaet (
B Busdeltagerne må ikke forbindes ind-
byrdes.
Det rigtige kabeltværsnit fås ud fra ledningens længde:
Ledningslængde
< 80 m
80 - 100 m
100 - 150 m
150 - 200 m
200 - 300 m
Tab. 6
Minimalt tilladt tværsnit for 2-tråds-BUS-forbin-
delserne
B For at undgå induktive påvirkninger: Alle lavspæn-
dingsledninger skal lægges adskilt fra ledninger, som
fører 230 V eller 400 V (mindsteafstand 100 mm).
B Ved udefra kommende induktive indvirkninger skal
ledningerne skærmes.
Derved er ledningerne afskærmet mod ydre påvirknin-
ger som f.eks. stærkstrømskabel, køreledninger,
transformatorstationer, radio- og fjernsynsapparater,
amatør radiostationer, mikroovne eller lignende.
B Hvis følerledningen skal forlænges, skal følgende led-
ningsdiametre anvendes:
Ledningslængde
< 20 m
20 - 30 m
Tab. 7
Forlængelse af følerledningen
For sprøjtevandsbeskyttelse (IP):
Læg ledningerne, så kabelkappen stikker
mindst 20 mm ind i kabelgennemføringen
(
figur 12).
DK
figur 5 på side 10).
min. tværsnit
2
0,40 mm
2
0,50 mm
2
0,75 mm
2
1,00 mm
2
1,50 mm
min. tværsnit
2
0,75 mm
2
1,00 mm
