2.6

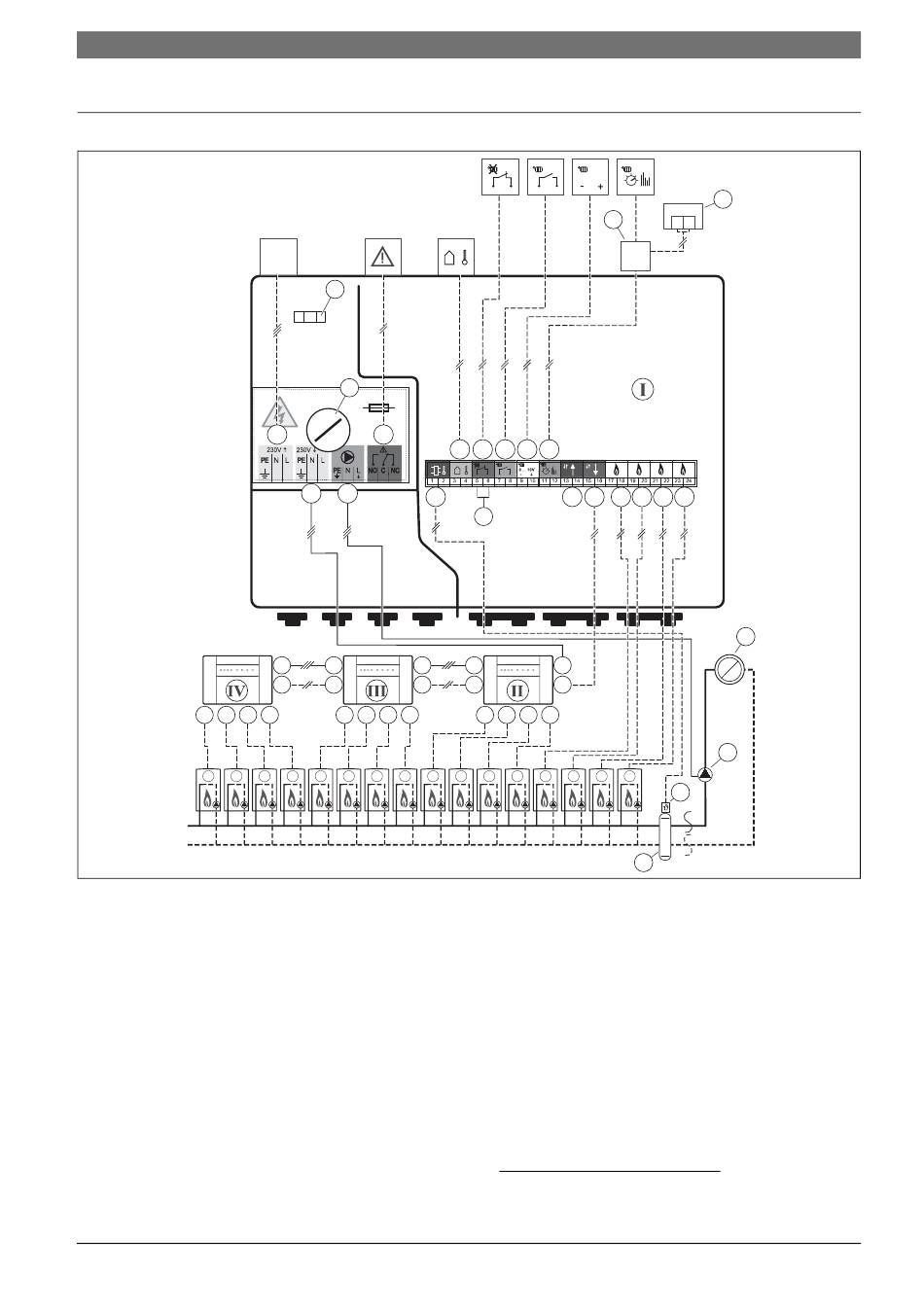

Aansluitschema
M M M M
16
15
Afb. 5
ICM nr. 1 (master)
I
ICM nr. 2 (slave)
II
ICM nr. 3 (slave)
III
ICM nr. 4 (slave)
IV
1...16 cv-toestel
17
open verdeler
18
gemeenschappelijke aanvoertemperatuurvoeler (in de leve-
ringsomvang open verdeler HW 50 c.q. als afzonderlijke toe-
behoren VF verkrijgbaar)
19
cv-pomp
20
verdeeldoos
21
overige gebruikers van de bus van de regelaar (bijv. IPM1)
22
zekering voor de aansluiting van de cv-pomp
23
vervangingszekering 2,5 AT
24
cv-groep
A
netaansluiting
B
netaansluiting voor andere ICM-modules
