Bosch ICM Installatie-Instructie pagina 11
DK
3
Installation
3.1
Montage
FARE: Fare for elektrisk stød!
B Før eltilslutning skal spændingsforsynin-
gen til kedlerne og alle andre BUS-delta-
gere afbrydes.

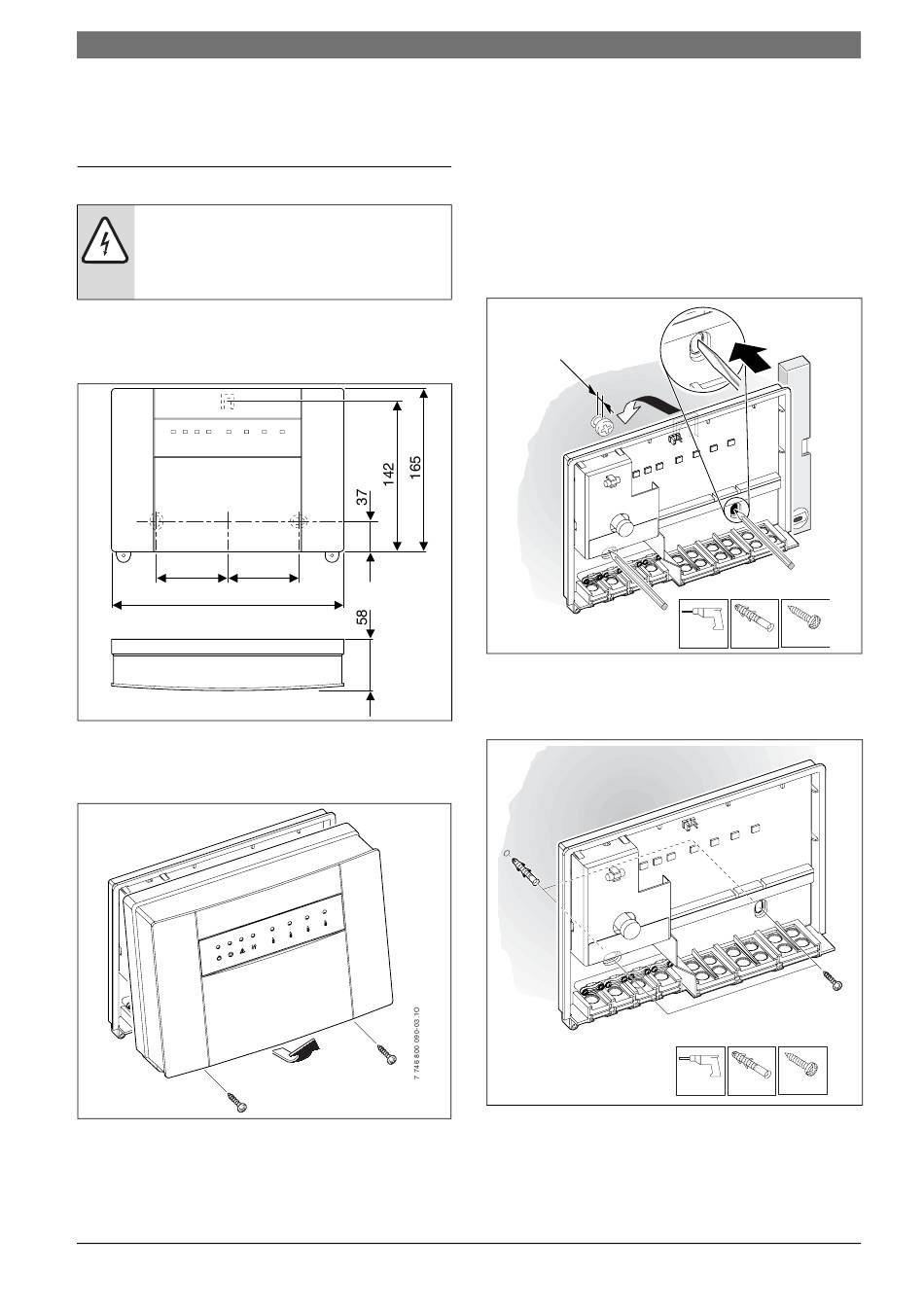

3.1.1
Montering på væggen
B Bestem monteringsstedet på væggen efter målene for
modulet ICM.
62
235
7 746 800 090-02.1O
Fig. 6
B Løsn de to skruer forneden på modulet ICM, tag
dækslet forneden frem, løft det op, og tag det af.
Fig. 7
B Bor et hul med Ø 6 mm til den øverste monterings-
skrue, sæt dyvlen ind, og skru skruen i, til der mangler
1,5 mm [1].
ГК Водная техника info@water-technics.ru (495) 771 72 72 www.water-technics.ru
Интернет-магазин info@wtpump.ru (499) 937 50 61 (800) 505 78 67 www.wtpump.ru
62
B Lav to åbninger til de nederste monteringsskruer på
bagsiden af modul ICM på de dertil beregnede steder
[2].
B Sæt modul ICM på den øverste monteringsskrue [3].
B Markér borehullerne med et rids på væggen gennem
åbningerne [4].
1
, 5
3.
1.
4.
7 746 800 090-04.1O
Fig. 8
B Tag modul ICM af.
B Bor hullerne med Ø 6 mm, og sæt dyvlerne i.
7 746 800 090-05.1O
Fig. 9
B Hæng modul ICM op på den øverste monteringsskrue,
og fastgør det til væggen med de nederste skruer.
Installation | 11
2.
4.
3,5 mm
6 mm
6 mm
3,5...5 mm
3,5 mm
3,5...5 mm
6 mm
6 mm
6 720 614 078 (2012/02)
