Bedrijfs- en storingsmeldingen
Er zijn vier mogelijkheden voor het weergeven van de
bedrijfstoestand of een storing:
• via het display van het cv-toestel;
• via een storingsmelding op afstand;
• via de regelaar (FW 500 of FW 200);
• via de LED's op de ICM-module.
5.1
Bedrijfs- en storingsmeldingen via het
display van het cv-toestel
Via het display van het cv-toestel kunnen de bedrijfs- en
storingsmeldingen van ieder cv-toestel worden afgele-
zen. Meer informatie over de bedrijfs- of storingsmeldin-
gen van de cv-toestellen is in de bijbehorende documen-
tatie van de cv-toestellen opgenomen.
5.2
Storingsmelding via de melding op
afstand
Bij een potentiaalvrij storingscontact kan bijv. een waar-
schuwingslamp worden aangesloten (zie ook
hoofdstuk 3.2.3, pagina 30). De toestand van de sto-
ringsmelding op afstand wordt ook via een LED op de
ICM weergegeven (
tabel 9, pagina 34).
5.3
Bedrijfs- en storingsmelding op de
regelaar (FW 500 of FW 200)
Op de regelaar met 2-draads BUS-aansturing kunnen de
bedrijfs- of storingsmeldingen van alle cv-toestellen en
de ICM-module worden afgelezen.
De betekenis van de displaymeldingen van de desbetref-
fende ICM-modules zijn in tabel 8 opgenomen. De bete-
kenis van de overige displaymeldingen is in de documen-
tatie van de regelaar c.q. de cv-toestellen opgenomen.
Display
Beschrijving
A8
BUS-communi-
catie onderbro-
ken.
Tabel 8
Storingsmeldingen op de regelaar
ГК Водная техника info@water-technics.ru (495) 771 72 72 www.water-technics.ru
Интернет-магазин info@wtpump.ru (499) 937 50 61 (800) 505 78 67 www.wtpump.ru
Verhelpen
Verbindingskabel tussen
cv-toestel en ICM-module
controleren.
ICM-module vervangen.
Bedrijfs- en storingsmeldingen | 33
Display
Beschrijving
D5
Aanvoertempe-
ratuurvoeler
defect.
b4
EEPROM-data-
fout: algemene
parameter
Tabel 8
Storingsmeldingen op de regelaar
Andere regelaars kunnen geen bedrijfs- of storingsmel-
dingen van de ICM-module of de daarop aangesloten
cv-toestellen weergeven.
5.4
Bedrijfs- en storingsmelding via LED's
op de ICM-module
2
4
1
3

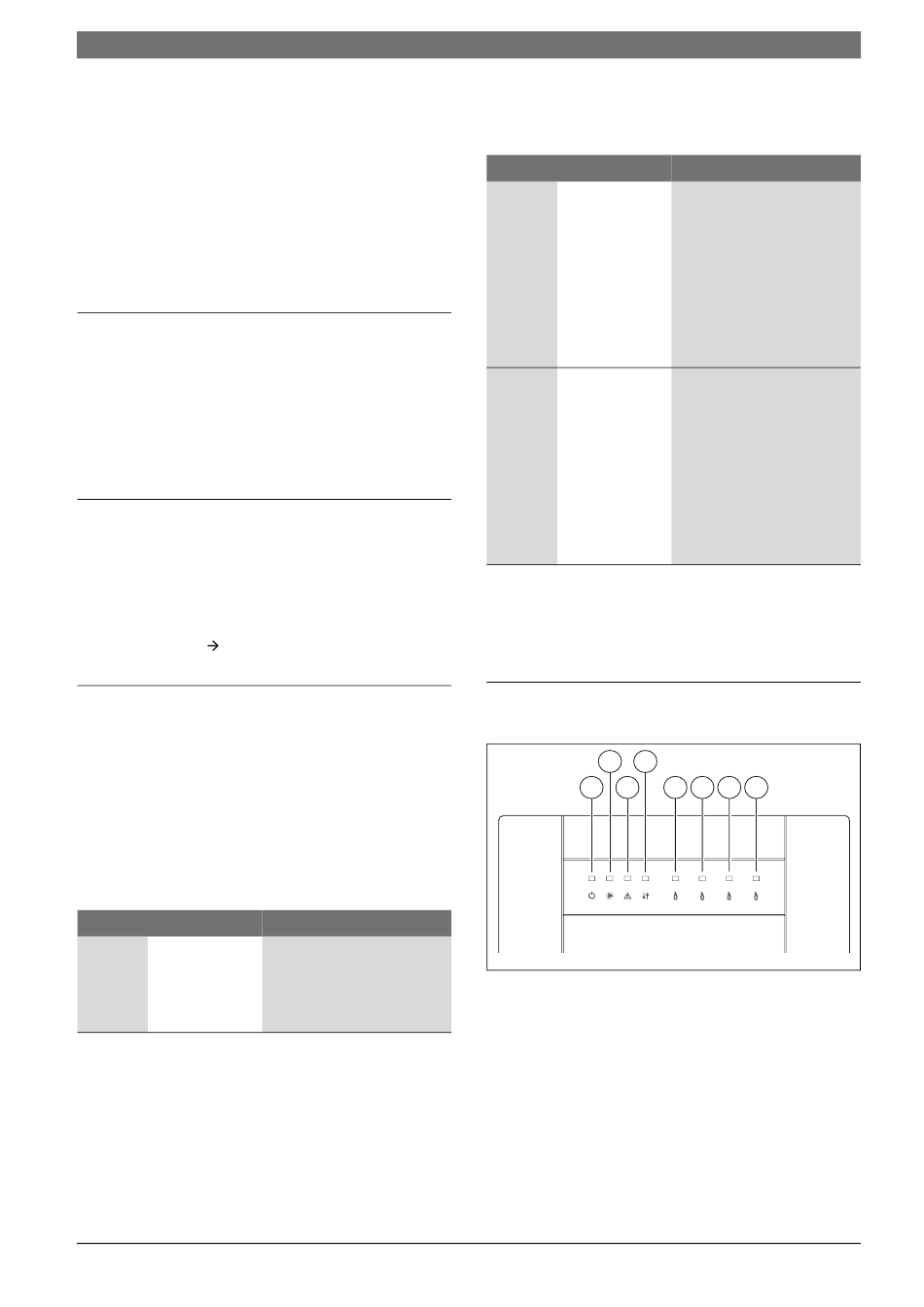

Afb. 13
K
1
netspanning
2
I
cv-pomp (secundaire zijde van de open verdeler)
H
3
schakelcontact voor storingsmelding op afstand
230 VAC
4
J
communicatie tussen ICM's
G
5
cv-toestel 1
G
6
cv-toestel2
G
7
cv-toestel 3
G
8
cv-toestel 4
Verhelpen
Aanvoertemperatuurvoe-
ler op de ICM-master en
aansluitkabel controleren.
Controleer of een cv-toe-
stel deze storing veroor-
zaakt (zie installatiehand-
leiding van het cv-toestel).
ICM-module vervangen.
Wanneer de fout op één
van de cv-toestellen wordt
getoond: branderauto-
maat van het betreffende
cv-toestel vervangen.
Wanneer de fout niet op
één van de cv-toestellen
wordt getoond: ICM-
module vervangen.
5 6 7 8
7 746 800 090-10.1O
6 720 614 078 (2012/02)
