4 | Oplysninger om modul ICM
2
Oplysninger om modul ICM
2.1
Anvendelse
Modulerne ICM bruges til styring af kaskadesystemer.
Et kaskadesystem er et varmesystem, hvor flere mindre
kedler installeres parallelt for at opnå en større varme-
ydelse. Se endvidere eldiagrammet på side 10.
Modulerne ICM er udelukkende beregnet til aktivering af
kedler med Heatronic 3, som kan anvende BUS.
2.2

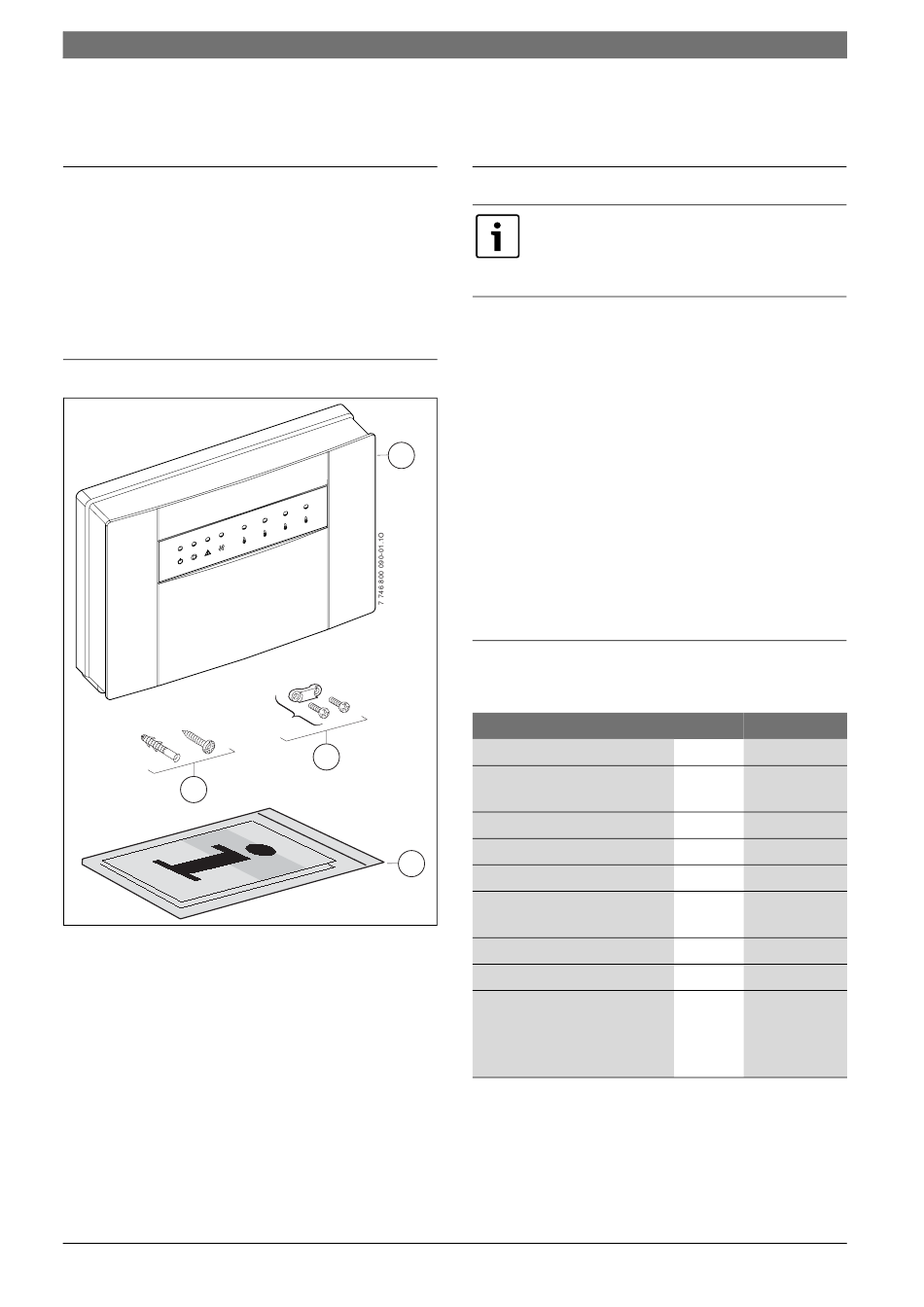

Leveringsomfang
3x
2
Fig. 1
1
ICM
2
Skruer og dyvler til fastgøring
3
Trækaflastninger
4
Installations- og betjeningsvejledning
B Kontrollér ved modtagelsen, at alle dele er leveret.
6 720 614 078 (2012/02)
ГК Водная техника info@water-technics.ru (495) 771 72 72 www.water-technics.ru
Интернет-магазин info@wtpump.ru (499) 937 50 61 (800) 505 78 67 www.wtpump.ru
1
4x
3
4
2.3
Tilbehør
Her finder du en liste med typisk tilbehør.
Hvis du vil have en komplet oversigt over alt
det tilbehør der kan leveres, bedes du hen-
vende dig til producenten.
• Udeføler monteres på klemmerne F:
– For klimastyringerne, FW 500 og FW 200, er udefø-
leren en del af leveringsomfanget.
– Tilbehør udeføler AF 2.
• Fremløbsføler monteres på klemmerne E:
– Trevejsventilføler komplet med følerlomme følger
med den hydrauliske trevejsventil eller
– Tilbehør pålægningsføler VF.
• UP...: Pumpe monteres på klemmerne C.
• HW...: Hydraulisk trevejsventil med temperaturføler
monteres på klemmerne E.
• FW 500 og FW 200: Klimastyringer med klartekstvis-
ning til regulering af varmeanlæg med blandede eller
ublandede varmekredse.
2.4
Tekniske data
2.4.1
Generelt
Betegnelse
Leveringsomfang
Mål
Vægt (uden emballage)
Nominel spænding ICM
Frekvens
Maks. sikring af indgangs-
spænding
Effekttab ICM
Nominel spænding BUS
Intern sikring af varmepum-
pens udgang
Tab. 1
DK
Enhed
figur 1
mm
figur 6,
side 11
kg
0,8
AC ... V
230
Hz
50 ... 60
A
16
W
5
DC ... V
15
2,5 AT,
keramisk,
fyldt med
sand
