Mechanische installatie
Elektrische aansluiting

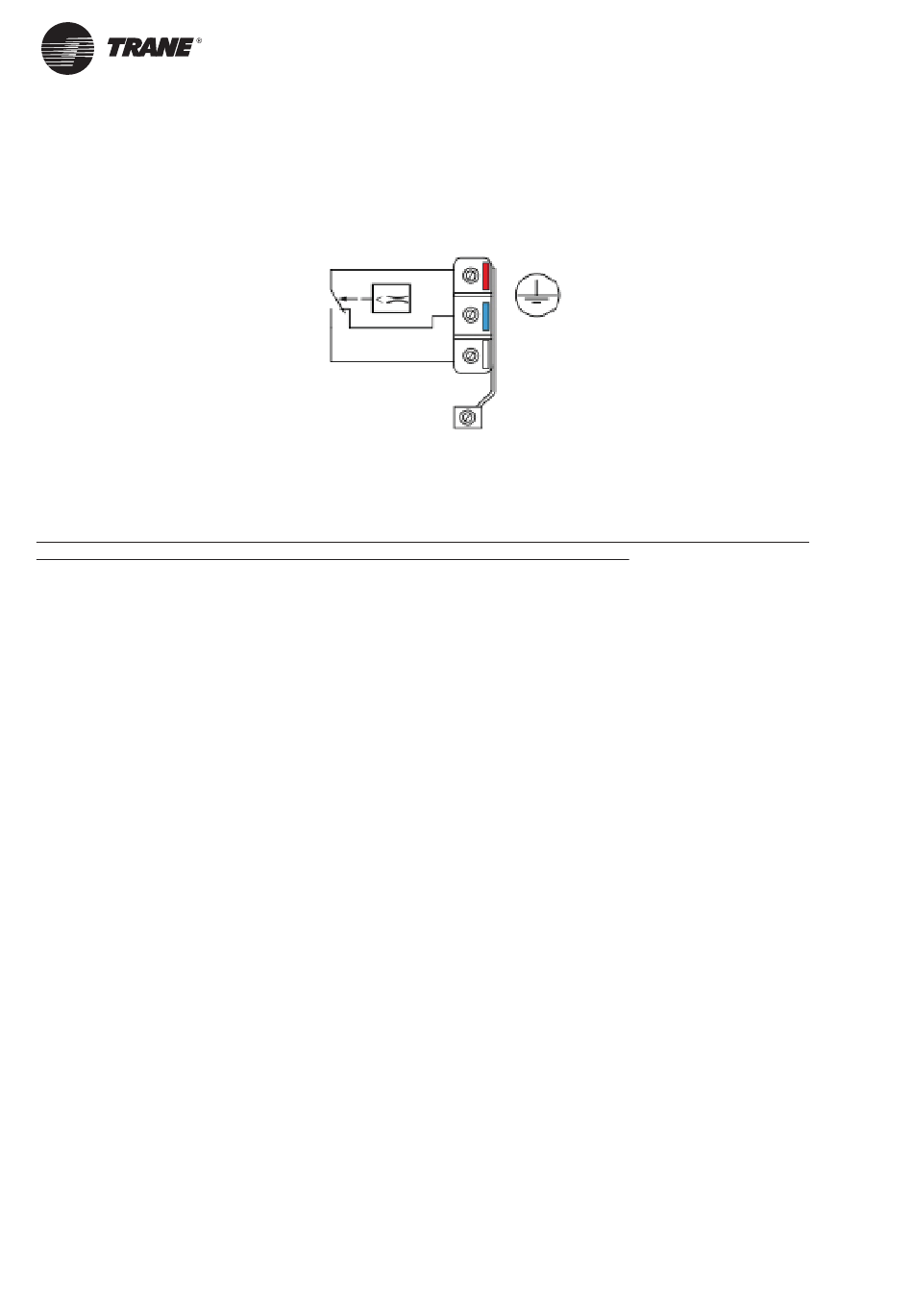

Sluit de verbinding aan op het wit en rood van de microschakelaar (afb. 1). De rood-witte schakelaar wordt geopend
als de stroming beneden een bepaalde waarde komt. Bij afwezigheid van stroming sluit het rood-blauwe contact en
kan het op die manier worden gebruikt als contactsignaal of alarm.
De stroomschakelaar is beschikbaar als accessoire. Deze dient gekalibreerd te worden in overeenstemming met de
diameter van de waterleiding van het systeem. De minimale waarde voor onderbreking moet zijn >= de minimale
stroom die noodzakelijk is om bescherming van het systeem te garanderen.
In het geval dat de unit wordt gebruikt als een minimale stromingsregeling, moet deze stroomafwaarts worden
geplaatst van een ander bedieningsapparaat voor het activeren van de alarmconditie.
Het fi lter installeren
Voor de juiste werking van de warmtewisselaar, is het verplicht om een waterfi lter te installeren op de invoer van de
verdamper in de buurt van de unit (maximaal 2 meter). Het onderdeel is vereist en moet worden aangebracht voor
het maken van een circulaire, adequate waterstroom.
20
Schroef voor belastingsregeling
Aarde
afb. 1
CG-SVX042C-NL
