Controles voorafgaande aan inbedrijfstelling
5.3 Procedures voorafgaand aan het opstartproces
Initiële bediening
Voordat de unit kan worden opgestart (al is het maar voor even) moeten alle onderdelen die worden geleverd
door het gekoelde water, zoals luchtbehandelingsunits, pompen, etc. worden gecontroleerd. De supplementaire
kortsluitschakelaars van de pomp en de stroomschakelaar moeten worden aangesloten op het regelpaneel zoals
aangegeven in het elektrische schema. Voordat er onderhoud wordt verricht aan de kleppen, moet de betreffende
klepdoorvoer worden losgemaakt. Open de afvoerklep van de compressor. Open de afsluitklep voor vloeistof op de
vloeistofpijp. Meet de aanzuigdruk. Indien deze lager is dan 0,42 MPa, overbrug en span dan de elektromagnetische
klep op de vloeistofpijp aan. Breng de aanzuigdruk naar 0,45 MPa en verwijder vervolgens de overbrugging. Vul het
gehele watercircuit geleidelijk. Start de waterpomp van de verdamper met de kalibratieklep gesloten en open deze
vervolgens langzaam.
Voer de lucht af uit de bovenste delen van het watercircuit en controleer de richting van het waterdebiet. Voer de
kalibratie van de stroom uit met een meetinstrument (indien aanwezig of beschikbaar) of door een combinatie van
de meetresultaten van de mano- en thermometers. Kalibreer tijdens de opstartfase de klep aan de hand van de
drukverschilmetingen op de manometers, laat de leidingen leeglopen en voer vervolgens de fi jne kalibratie uit aan
de hand van het temperatuurverschil tussen het instromende en uitstromende water. De regeling wordt in de fabriek
zo gekalibreerd dat water dat de verdamper ingaat 12 °C is en water dat de verdamper uitgaat 7 °C is. Controleer,
terwijl de algemene schakelaar open staat, dat de elektrische verbindingen goed vast zitten. Controleer op mogelijke
koudemiddellekken. Controleer of de elektrische gegevens op het label overeenkomen met die van de netvoeding.
Controleer of de thermische belasting geschikt is voor het opstarten.
Controle van de koudemiddelafdichtingen
Units van Trane worden verzonden met de complete koudemiddelvulling en zijn voldoende op druk om controle van
de afdichting mogelijk te maken na installatie. Als het systeem niet onder druk staat, blaas dan koudemiddel (damp)
in het systeem totdat het benodigde drukniveau is bereikt en controleer op lekkage.

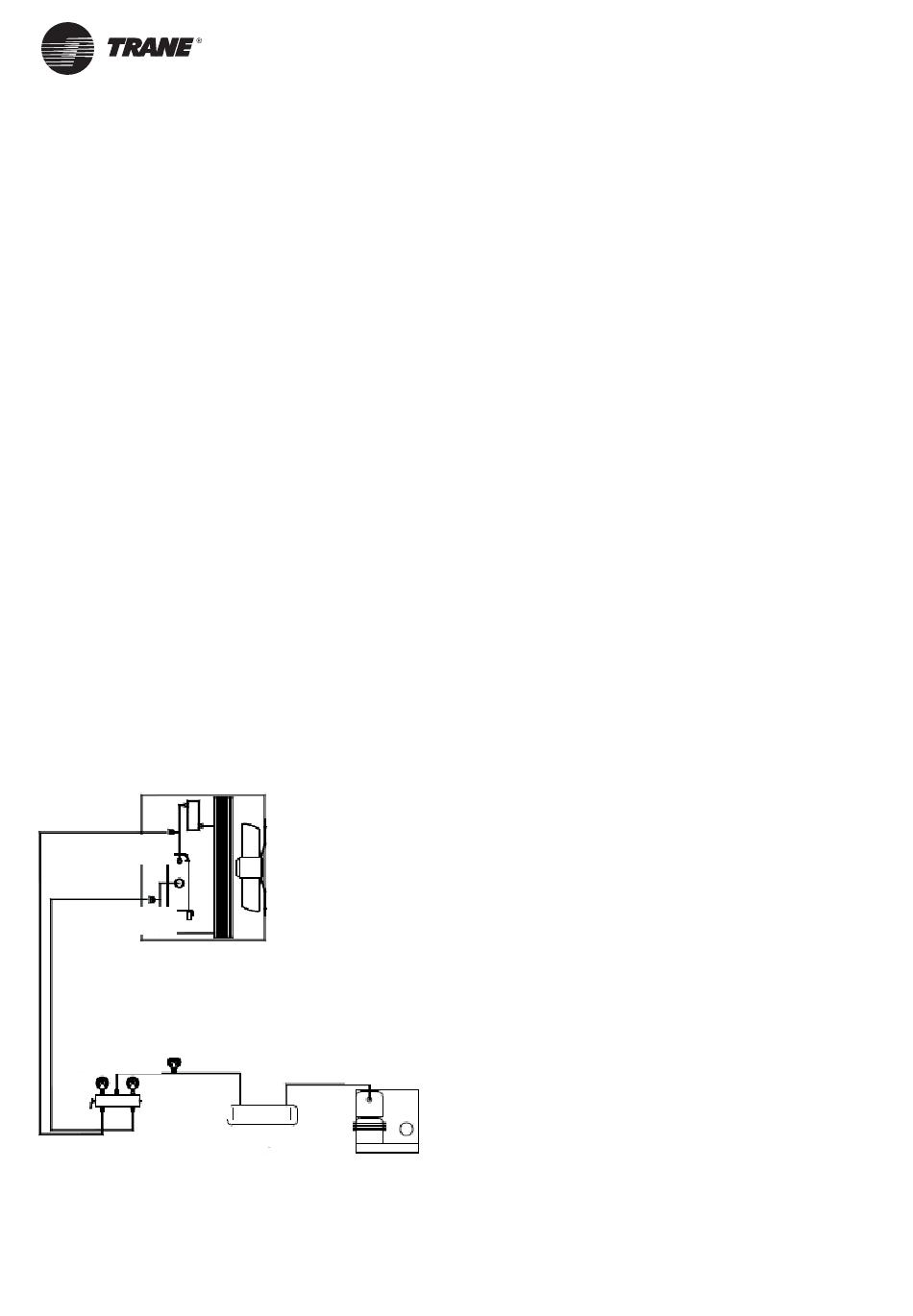

Nadat het lek is verholpen, moet het systeem worden ontvochtigd met een vacuümpomp tot ten minste 1mm Hg -
absolute druk (1 Torr o 133,3 Pa). Dit is de minimale aanbevolen waarde om de installatie te ontvochtigen.
Gebruik de compressor niet om het systeem vacuüm te zuigen.
Controle koudemiddelpeil
Units van Trane worden geleverd met een volle lading koudemiddel. Als er bellen zichtbaar zijn door het kijkgat
terwijl de compressor stabiel draait met een volle lading, is de hoeveelheid koudemiddel onvoldoende.
Sluit terwijl u koudemiddel toevoegt geen van de regelsystemen uit en laat water circuleren in de verdamper
om de vorming van ijs te voorkomen.
Hogedrukpoort
Lagedrukpoort
Vacuümmeter
Hogedrukmeter
Vacuümpomp
Lagedrukmeter
Olieterugslagklep
