Mechanische installatie

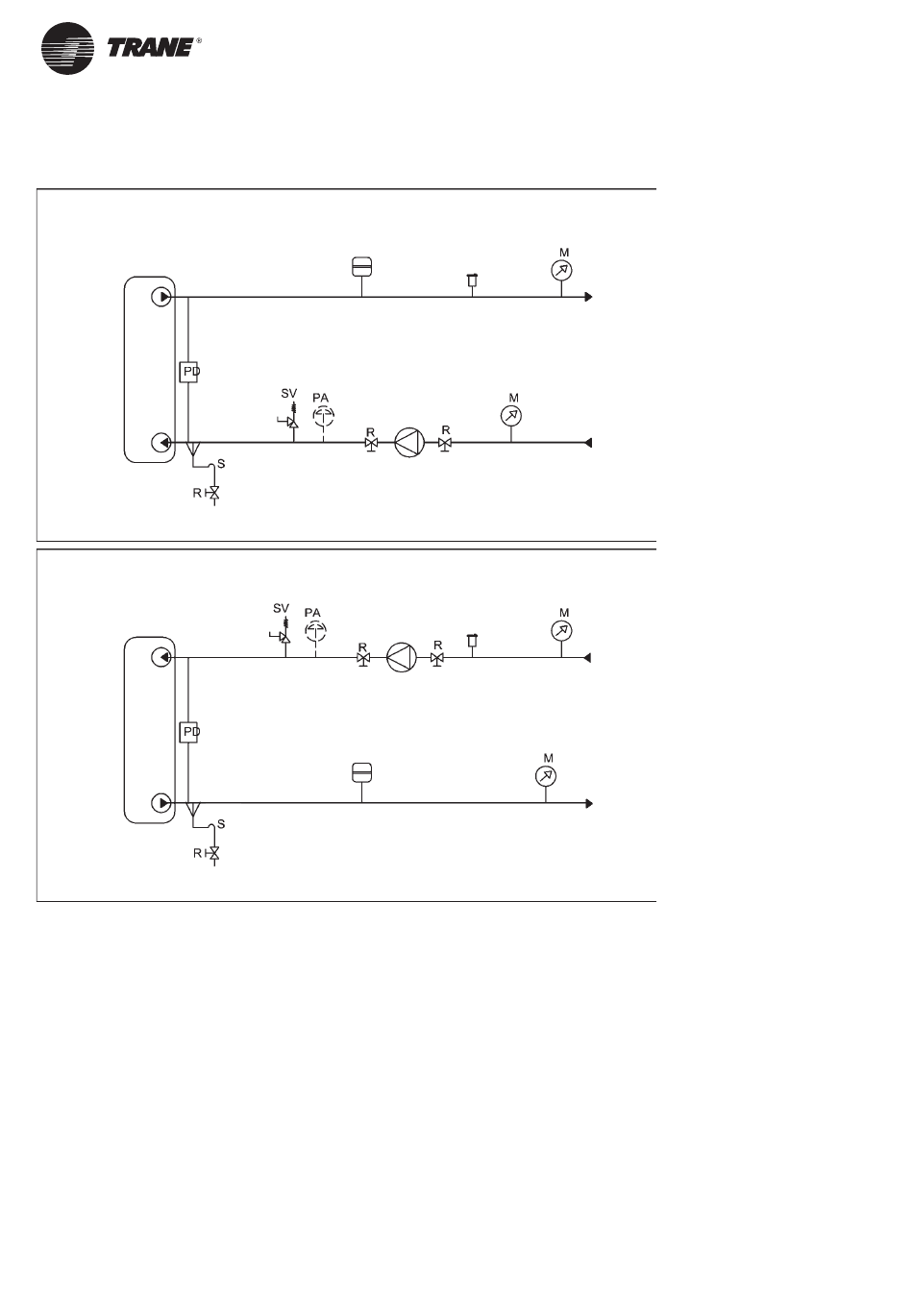

UNIT HYDRAULISCH CIRCUIT - 1 POMP WARMWATERZIJDE + 1 POMP KOUDWATERZIJDE
WARM WATER
VAN DE UNIT
UIT
IN
KOUD WATER
IN
NAAR DE UNIT
VAN DE UNIT
UIT
M = Meters
S = Waterafvoer
P = Pomp
SV = Veiligheidsklep
SF = Overdrukklep
ET = Expansievat
PD = Schakelaar drukverschil water
R = Afsluitklep
PA = Hogedrukschakelaar (optioneel)*
4,6 bar = Lage opvoerdruk
5,4 bar = Gemiddelde opvoerdruk
5,4 bar = Hoge opvoerdruk
Er moet altijd een waterfi lter worden geïnstalleerd op de inlaatleiding voor water.
Raadpleeg de installatieschema's in deze handleiding waarop de verplichte hydraulische accessoires worden
weergegeven die moeten worden geïnstalleerd op het HVAC-systeem die de verplichte hydraulische accessoires tonen
die op het HVAC-systeem moeten worden geïnstalleerd en en die onder de verantwoordelijkheid van de klant vallen.
40
ET
P
NAAR DE UNIT
P
ET
SF
NAAR DE INSTALLATIE
VAN DE INSTALLATIE
SF
VAN DE INSTALLATIE
NAAR DE INSTALLATIE
