Mechanische installatie
2.8 Installatie
Keuze van locatie voor installatie
Voordat de unit wordt geïnstalleerd, moet met de klant worden overeengekomen waar deze wordt geplaatst, waarbij
de volgende punten in acht moeten worden genomen:
• de ondergrond moet het gewicht van de unit kunnen dragen;

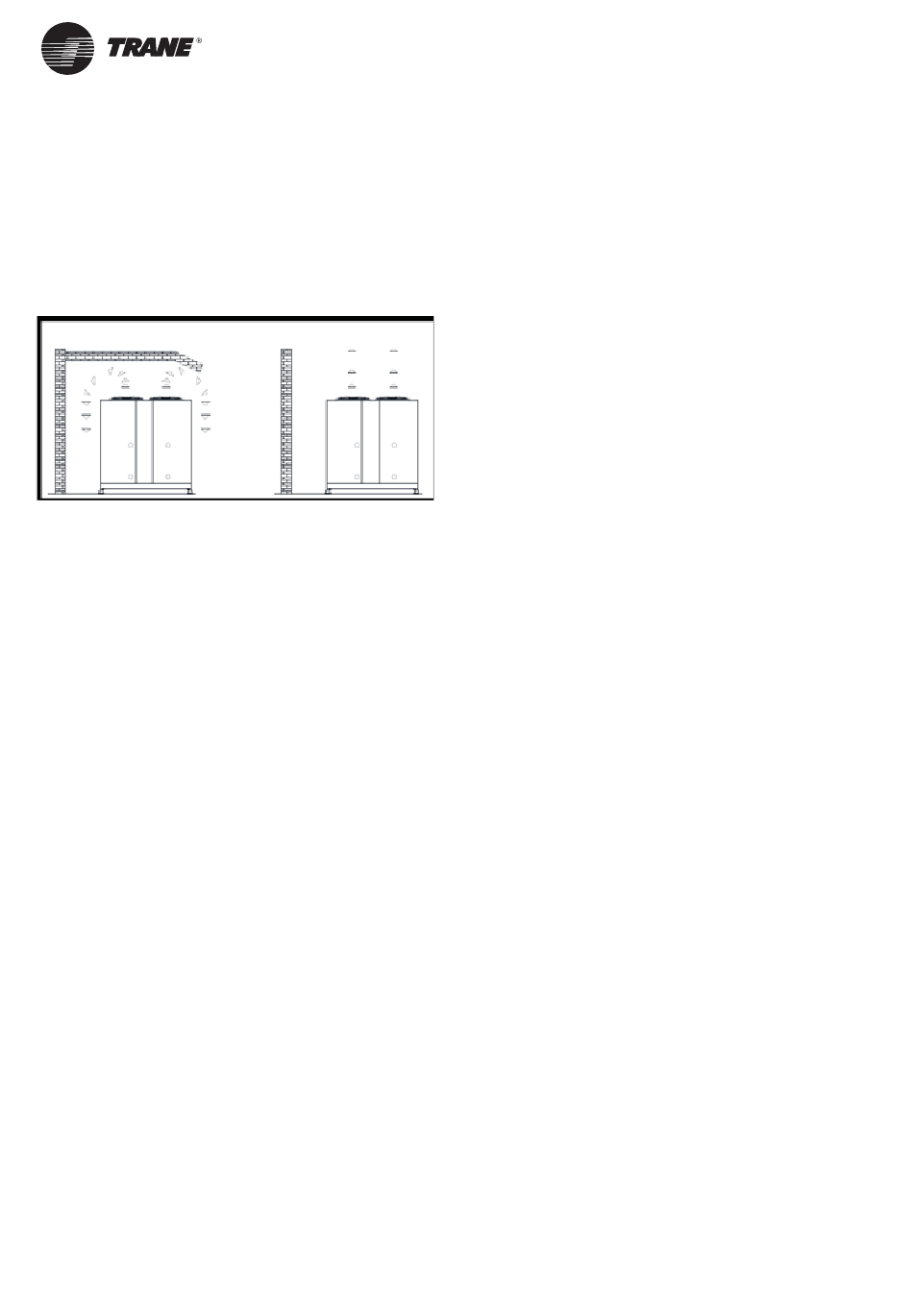

• veilige afstand tussen de unit en andere apparatuur of constructies om de instromende en uitstromende lucht
van de ventilatoren vrij kan circuleren.
NEE
Plaatsing
Voordat u de unit verplaatst moet u de hijscapaciteit van de middelen controleren en de informatie op de verpakking
in acht nemen. Voor het verplaatsen van de unit op een horizontale ondergrond kunt u een vorkheftruck of andere
methode gebruiken, waarbij rekening moet worden gehouden met het gewicht van de unit. In het geval van hijsen,
moet u de balken aanbrengen in de juiste openingen van de unit om de plaatsing van de hijskabels en splitpen
mogelijk te maken.
Om de unit niet te beschadigen met de riemen, moet de juiste bescherming worden aangebracht tussen de riemen
en de unit. Plaats het apparaat op de door de klant aangegeven plaats door tussen de basis en de steun een
rubberen mat (dikte min. 10 mm.) of antitrillingsvoetjes (optioneel) in te voegen. Bevestig de unit en zorg ervoor
dat de ondergrond vlak en niet hellend is.
Zorg voor eenvoudige toegang tot het hydraulische systeem en elektrische onderdelen. In het geval van installatie
op een plek waar sterke wind kan voorkomen, moet de unit stevig worden bevestigd, eventueel met behulp van
een scheerlijn.
Verplaatsing en plaatsing
De units zijn ontworpen om van boven te worden opgetild door middel van ogen en gaten in het frame.
Gebruik een oprolmechanisme om hijskabels en kettingen uit de buurt van de unit te houden.
De hijsprocedures die bij de unit worden geleverd moeten worden gevolgd.
Voorzorgsmaatregelen voor sterke wind
Voorkom obstakels aan de aanzuig- en afvoerzijde van de units. Neem de onderhoudsruimte in acht zoals afgebeeld
op de maatschetsen van de unit.
Bij harde wind in het installatiegebied is het van groot belang te voorkomen (voor units met horizontale ventilatoren)
dat de wind tegen de voorkant van de unit blaast (uitvoerzijde van de ventilatoren). In het geval van units met
verticale stroomventilatoren is het strikt noodzakelijk om installaties te voorkomen op plekken waar de dominante
wind ervoor kan zorgen dat afgevoerde hete lucht terugstroomt naar de condensorspiralen.
Installeer indien nodig windschermen (neem in dit geval contact op met een van onze kantoren).
Voorzorgsmaatregelen tegen direct zonlicht
Direct zonlicht kan de condensatietemperatuur verhogen en kan ervoor zorgen dat de unit stopt met werken of
fouten veroorzaakt door tussenkomst van de hogedrukschakelaar.
Voorzorgsmaatregelen tegen hete lucht uit schoorsteen
Vermijd de installatie van de unit met de beschutte kant in de buurt van een schoorsteen of vloeistof- en gasafvoer.
12
JA
