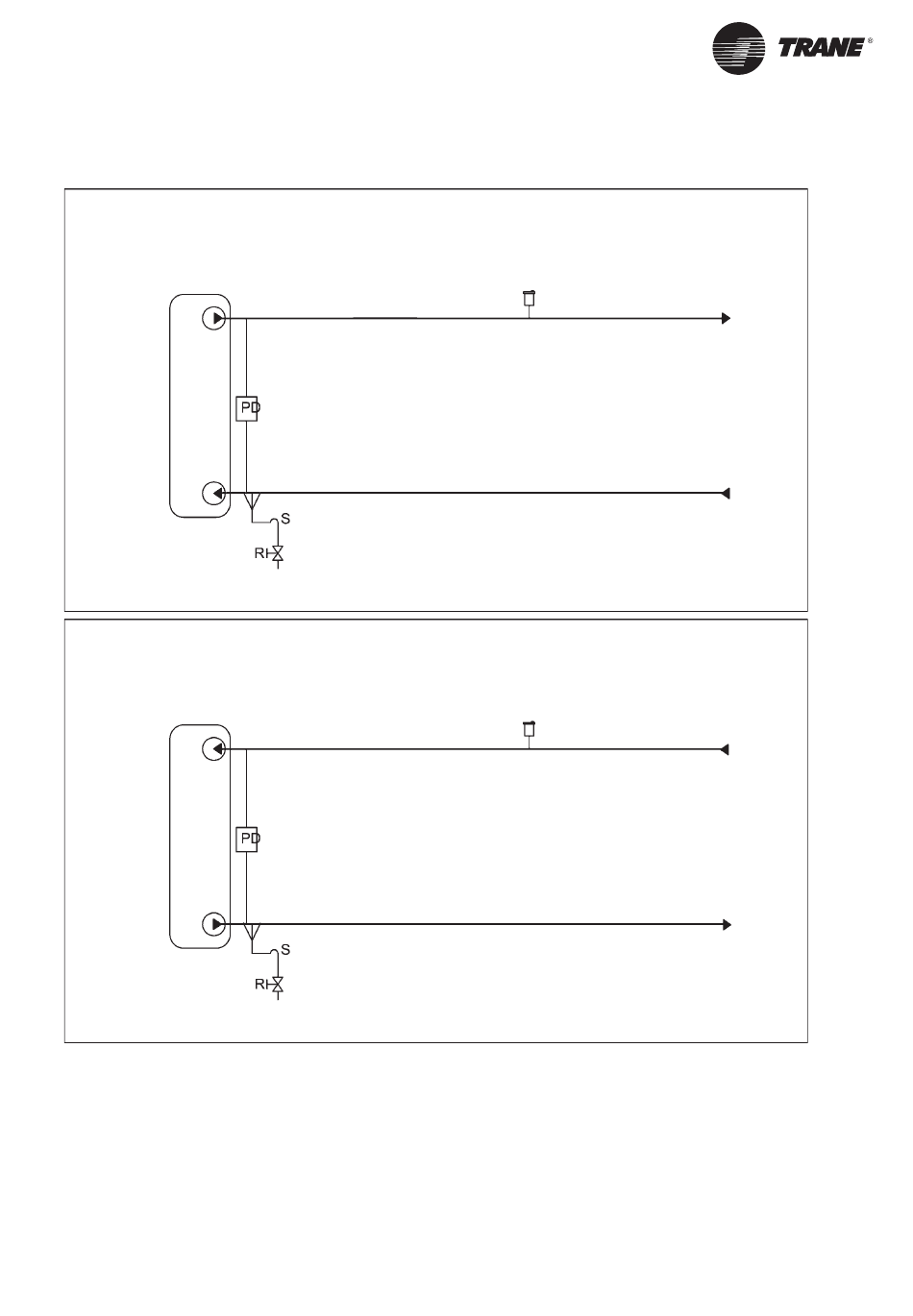

UNIT HYDRAULISCH CIRCUIT - UITVOERING ZONDER POMP
WARM WATER
KOUD WATER
S = Waterafvoer
SF = Overdrukklep
PD = Schakelaar drukverschil water
R = Afsluitklep
Er moet altijd een waterfi lter worden geïnstalleerd op de inlaatleiding voor water.
Raadpleeg de installatieschema's in deze handleiding waarop de verplichte hydraulische accessoires worden
weergegeven die moeten worden geïnstalleerd op het HVAC-systeem die de verplichte hydraulische accessoires tonen
die op het HVAC-systeem moeten worden geïnstalleerd en en die onder de verantwoordelijkheid van de klant vallen.
CG-SVX042C-NL
VAN DE UNIT
UIT
IN
NAAR DE UNIT
IN
NAAR DE UNIT
VAN DE UNIT
UIT
Mechanische installatie
SF
NAAR DE INSTALLATIE
VAN DE INSTALLATIE
SF
VAN DE INSTALLATIE
NAAR DE INSTALLATIE
