2.14 Installatie van de stroomschakelaar
Om te zorgen voor dat er voldoende waterstroming door de verdamper stroomt, dient een stromingsschakelaar op
het watercircuit geïnstalleerd te worden. De stromingsschakelaar kan op beide inlaatleidingen voor water op die
uitlaat worden aangesloten. Het doel van de stromingsschakelaar is het uitschakelen van de unit als het waterdebiet
wordt onderbroken om de verdamper tegen bevriezing te beschermen. Installeer een stromingsschakelaar op het
watercircuit om te zorgen voor voldoende waterstroming door de warmteterugwinningswisselaar. De stroming op
herstelcircuit voorkomt dat de unit wordt uitgeschakeld vanwege hoge druk.
De stroomschakelaars kunnen overal worden bevestigd gemonteerd op ruime afstand van bochten en fl essenhalzen
en met de pijl in de stroomrichting. Voor installaties op verticale leidingen is het noodzakelijk om het apparaat te
kalibreren om het gewicht van het drijfwerk te compenseren. Als de unit aan de bodem is bevestigd, moet u EROP
LETTEN dat afzettingen worden voorkomen. Het apparaat moet worden geïnstalleerd in een rechte pijp zonder fi lters,
kleppen enz. en een diameter hebben die minstens 5 keer zo groot is, zowel stroomopwaarts als stroomafwaarts.
Stroomschakelaars van het bladtype zijn apart verkrijgbaar en geschikt voor toepassingen in onherbergzame
omgevingen en zijn geschikt voor leidingen met een diameter van 2,54 tot 20,32 cm. De stroomschakelaar is uitgerust
met een contact dat door de aannemer op locatie moet worden aangesloten. Controleer het bedradingsschema van de
unit voor meer details. Zie het instructieblad in de stroomschakelkast voor informatie over positionering en instellingen.

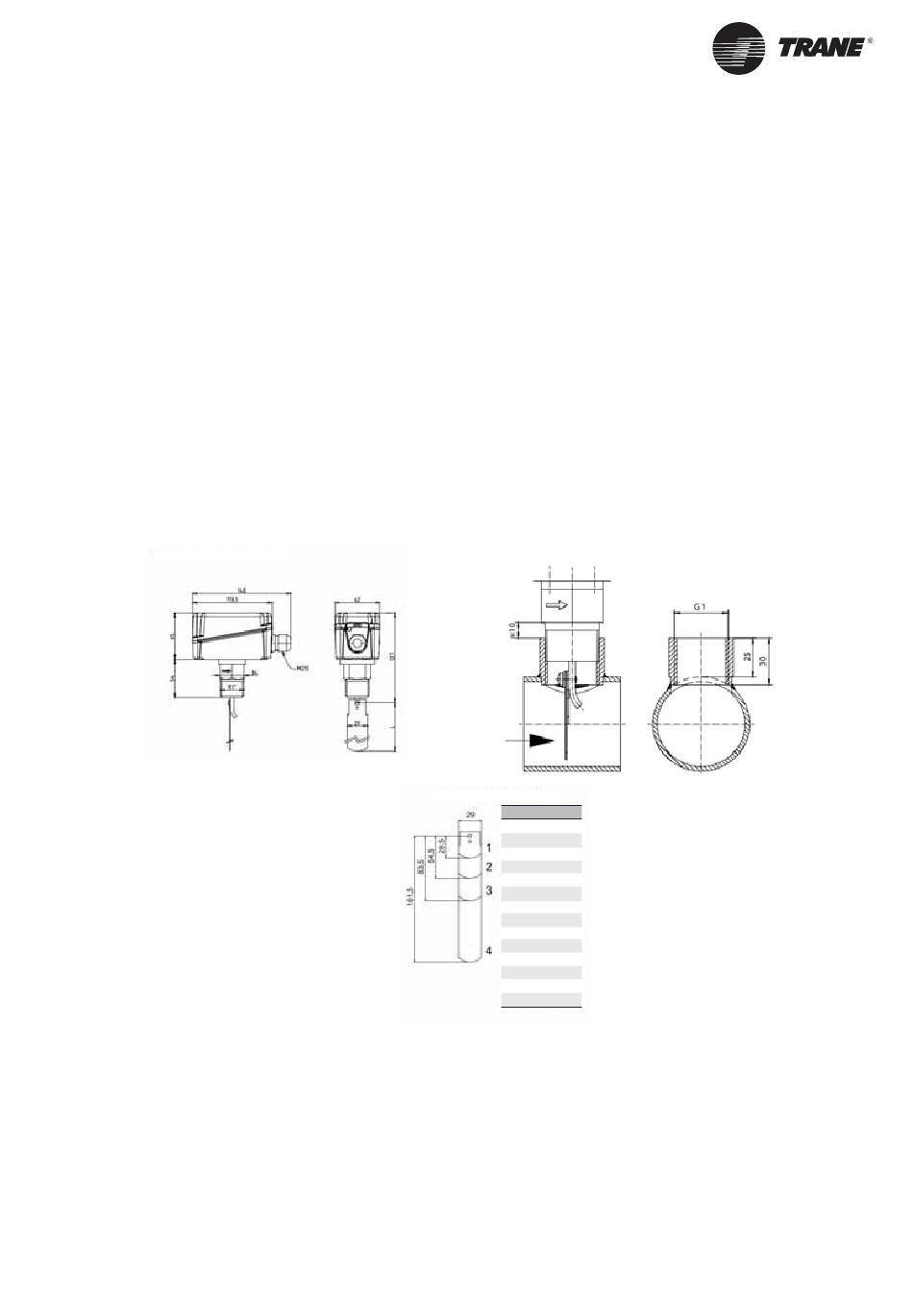

Afmetingen (mm)
CG-SVX042C-NL
Montage-instructies
Peddel (model zonder T-stuk)
LEIDINGEN
PALLET
1"
1
11/4"
1
11/2"
1
2"
1,2
21/2"
1,2
3"
1,2,3
4"
1,2,3
4" Z
1,2,3,4
5"
1,2,3
5" Z
1,2,3,4
6"
1,2,3
6" Z
1,2,3,4
8"
1,2,3
8" Z
1,2,3,4
Mechanische installatie
